通过H3CNE课程第12讲学习配置VLAN

通过VLAN技术的实施，VLAN内的主机可以互相通讯、VLAN间的主机则不能直接通讯。那么网络设备如何进行配置呢？下面一起学习配置VLAN。

操作方法

  • 01

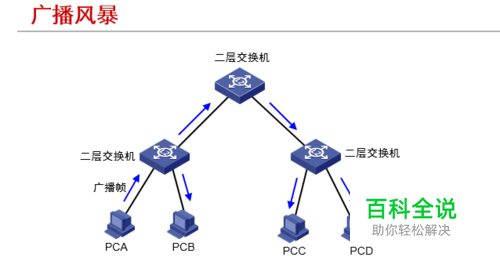

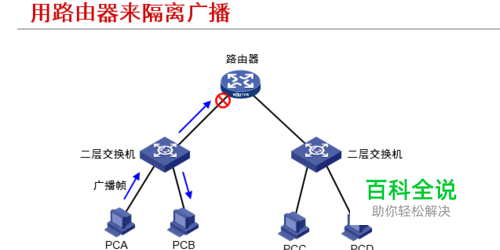

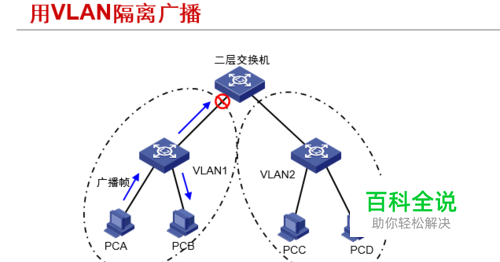

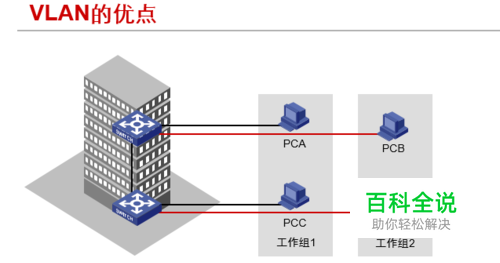

    通常交换机所有的端口都处于一个广播域内，如图。用路由器能够隔离广播但价格高。通过交换机不受地理位置限制的VLAN划分，可以隔离广播且方便、成本低。

  • 02

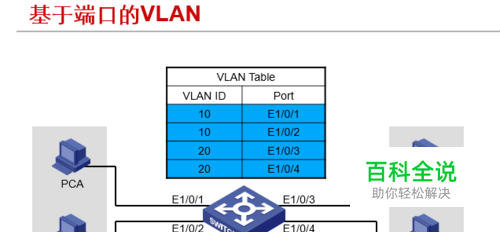

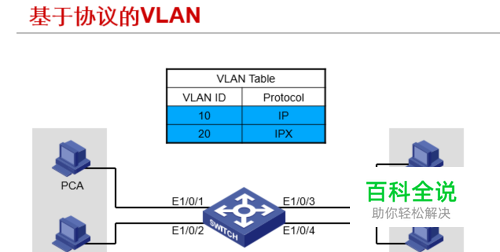

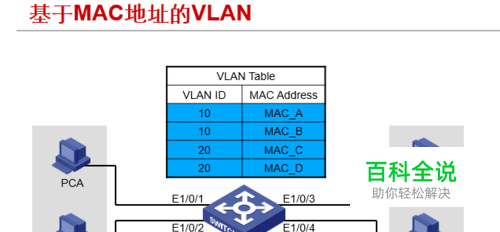

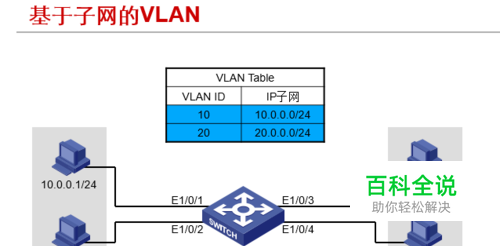

    交换机划分VLAN的技术有以下多种，如图所示。

  • 03

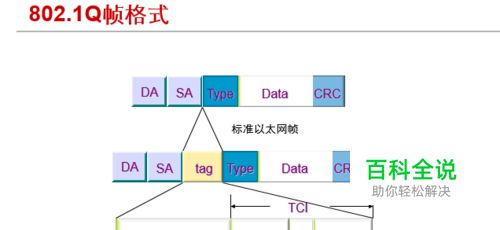

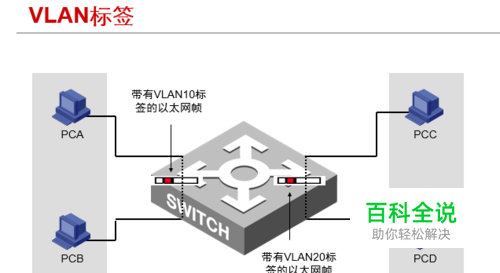

    通过给数据帧附加标签来区分在不同的VLAN中传播，附加标签的格式如图。

  • 04

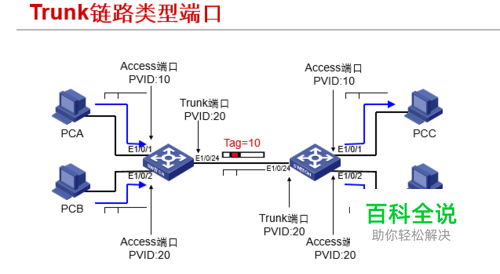

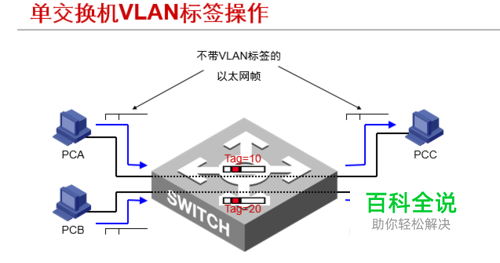

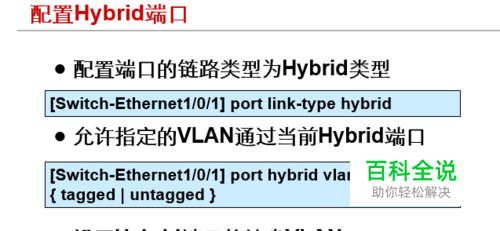

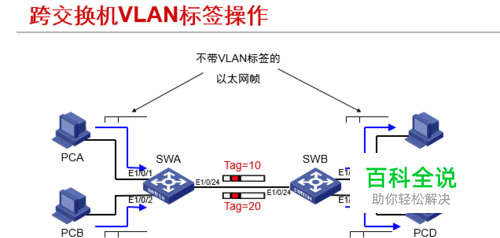

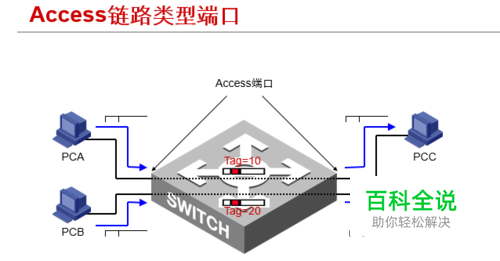

    VLAN标签在数据帧进入交换机端口时添加、而出端口时剥离，如图所示有以下三种链路类型端口。

  • 05

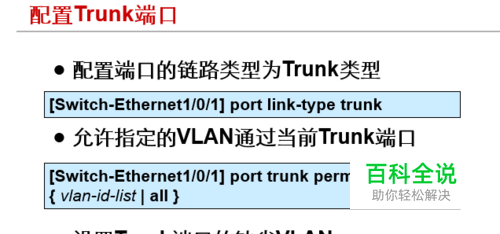

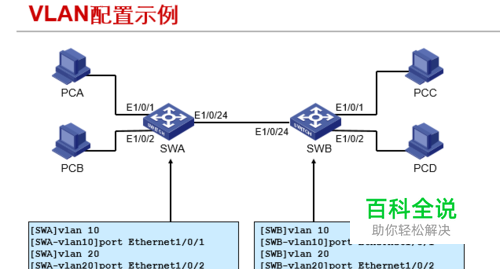

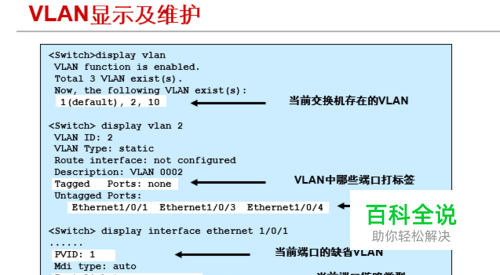

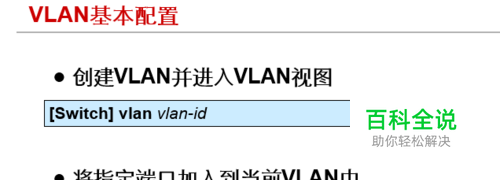

    交换机默认情况下只有VLAN 1，所有端口属于VLAN 1且是Access链路类型端口。若要添加VLAN，其拓扑和配置命令如图所示。

  • 06

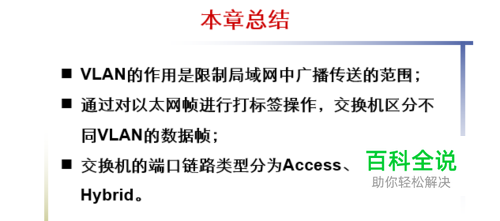

    结束语
