CAD命令的使用之图文解说：[8]修订云线
云线（REVCLOUD） 在检查或用红线圈阅图形时，可以使用修订云线功能亮显标记以提高工作效率。 REVCLOUD 用于创建由连续圆弧组成的多段线以构成云线形对象。
操作方法
- 01

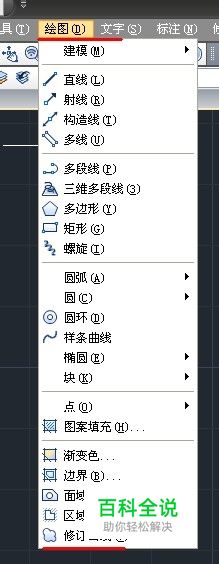

可以点击修订云线命令，也可以点击绘图，下拉有个修订云线，或者可以输入REVCLOUD回车执行命令，REVCLOUD是快捷键。
- 02

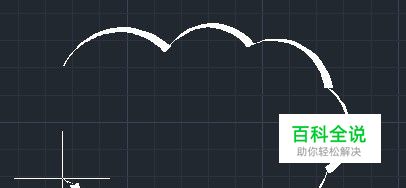

点击云线命令后，鼠标可以在绘图区点击一点移动鼠标然后最后鼠标回到起点云线绘制完毕。
- 03

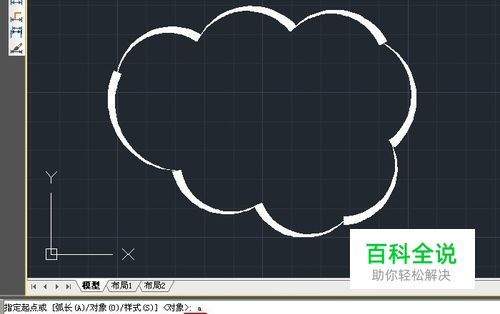

点击云线命令后，输入栏出现：指定起点或 [弧长(A)/对象(O)/样式(S)] <对象>: 弧长：点击云线命令后，输入A回车，输入最小弧长值回车，输入最大弧长值回车，注意，最大弧长值不能超过三倍的最小弧长值。然后点击绘图区一点移动鼠标回到起点得到云线。
- 04

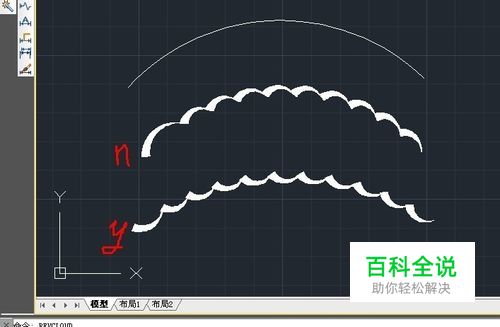

对象：点击云线命令后，输入O回车，点击图上的一条弧线，然后弧线会变成云线，这时不输入默认不反向，输入Y回车得到的是反向的云线。
- 05

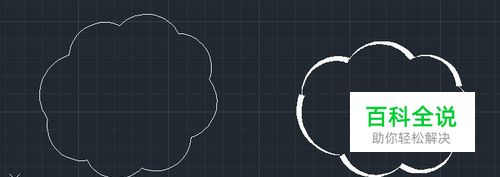

样式：点击云线命令后，输入S回车，会出现：选择圆弧样式 [普通(N)/手绘(C)] 输入N回车，画出的云线是普通的单线形式，输入C回车，就是手绘状，如下面的截图
- 06

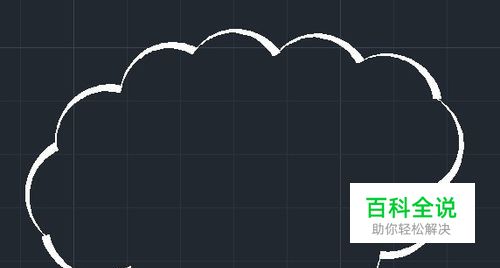

以下是动态图演示操作过程，希望对你有帮助，祝您学习愉快！
