如何用matlab仿真自控系统框图
控制领域里常常采用系统框图来描述实际的系统结构,其中涉及传递函数、反馈、输入输出等概念,在具体实现系统之前,一般会利用仿真工具仿真并查看测试指标是否符合预期要求。下面,小编介绍一下利用Matlab建立并仿真自控系统,请看下文:
操作方法
- 01

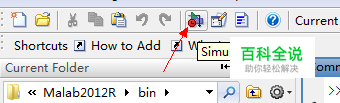

首先打开matlab软件,点击Simulink按钮打开Simulink仿真环境(需要一点时间),如下图所示:
- 02

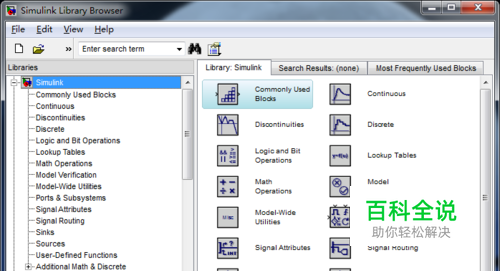

打开Simulink后,主界面如下所示:
- 03

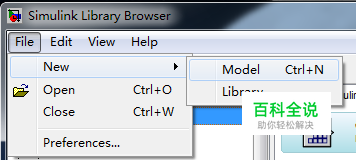

点击Simulink界面中的 File/New/Model,如下图所示建立并保存模型文件:
- 04

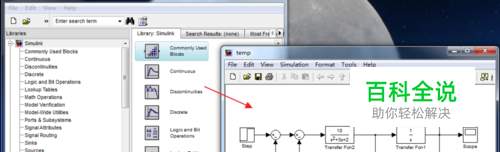

在Simulink的左侧资源栏拖拽控件到model文件内并设置连线,完成后如下图所示:
- 05

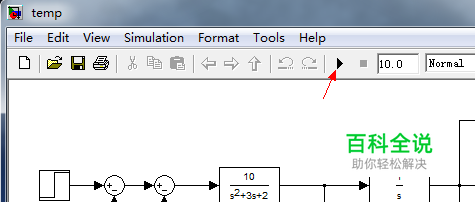

检查系统框图无误后点击运行按钮(如下图箭头所指),大概几秒后仿真结束:
- 06

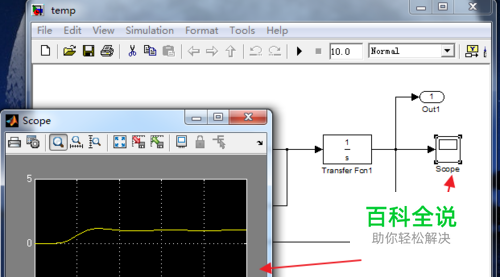

双击图中的示波器就可以查看系统仿真输出,如下图所示:
