proe5.0工程图教程：[3]怎么画中心线
proe5.0工程图中中心线是画工程图前期要画好的，后期画容易遗忘。怎么画中心线？
操作方法
- 01
从"布局"切换到"注释"。
- 02

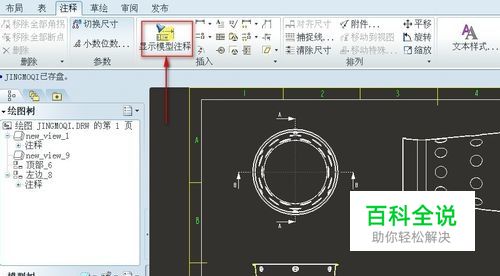

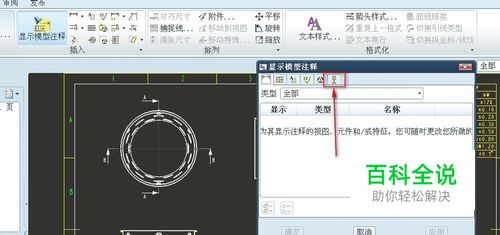

点击"显示模型注释"-选择显示轴工具。
- 03

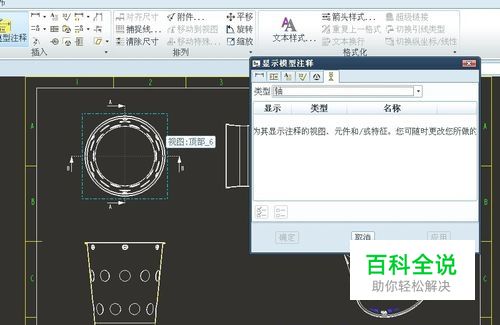

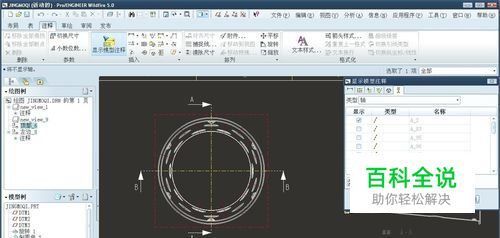

选择要显示视图（边框显示的时候）点击鼠标左键。
- 04

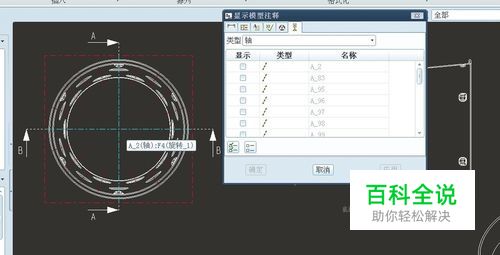

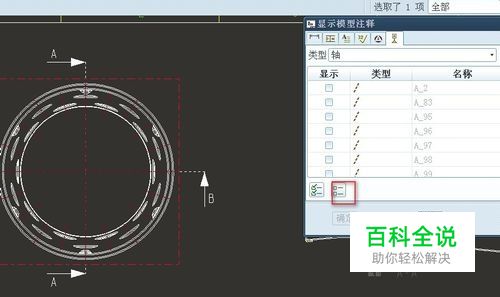

出现很多中心线，先点击右边没有勾的小框框。
- 05

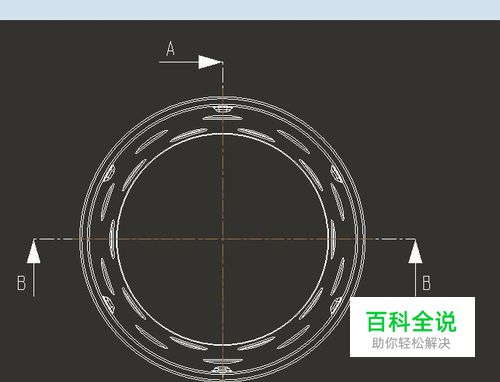

然后按住键盘上的ctrl键，选择你需要显示的中心线。确定就可以了。
