从Origin函数图形或图片提取曲线数据

从图形或者图片上的曲线提取成数据，在处理数据里面也称为”抠图“，这一点在处理数据中非常重要，尤其是需要将函数图形转化为曲线数据或是将图片上曲线抠出。这篇就将这两点放在一起总结一下。

从Origin函数图形提取曲线数据

  • 01

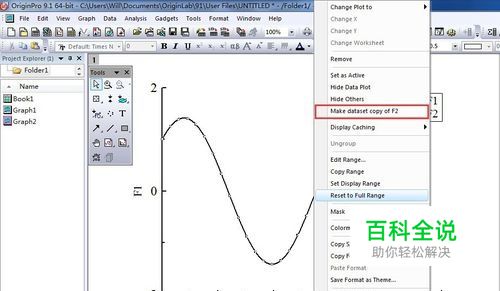

    在上面的图中曲线上用右键单击“Make dataset copy of FX”，如图所示。

  • 02

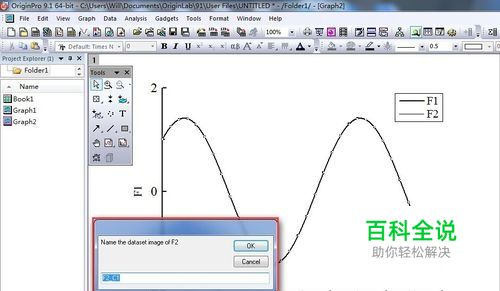

    弹出的窗口如图所示，name the dataset image of FX，可修改数组名。

  • 03

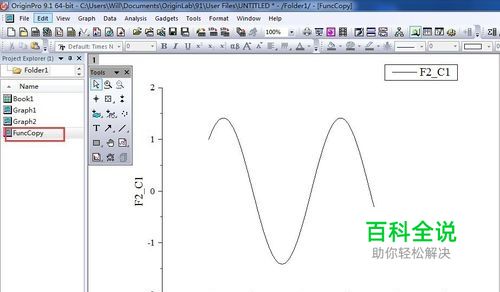

    单击OK按钮，出现一个“FuncCopy”图形窗口，如图所示。

  • 04

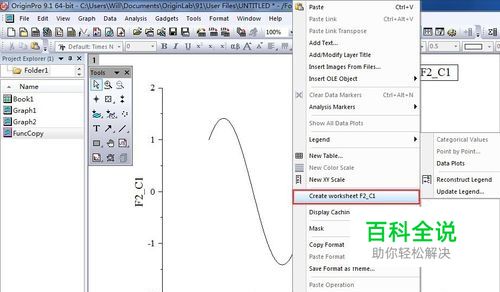

    在该窗口中单击鼠标右键，并在弹出的快捷菜单中选择“Creat Worksheet FX_C 1”，Origin会创建一个带Y数组的工作表，如图所示。

  • 05

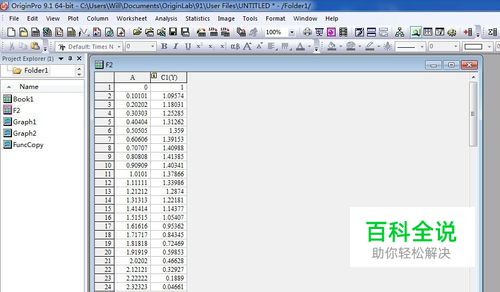

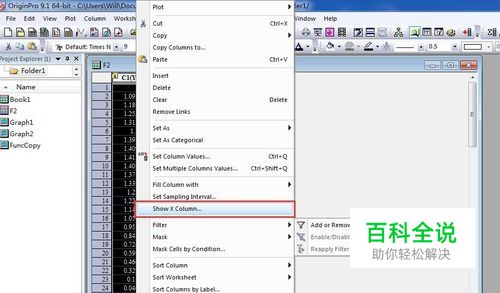

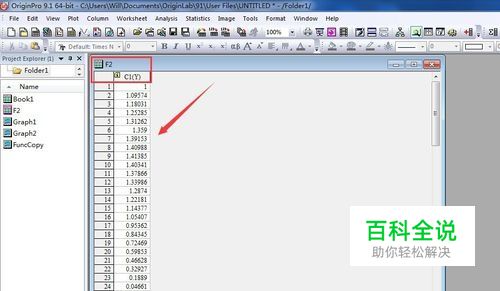

    选中上述工作表，用鼠标右键单击即开快捷才菜单，选择菜单“Show X Column”，则完成了函数数据工作表创建，如图所示。

从图片图形提取曲线数据

  • 01

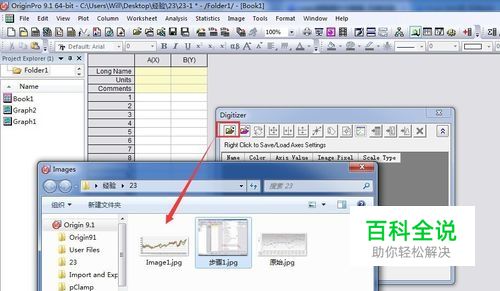

    Digitizer可以自行下载~~如图，点击Digitizer Tool弹出对话框。

  • 02

    如图打开想要提起曲线所在图片。

  • 03

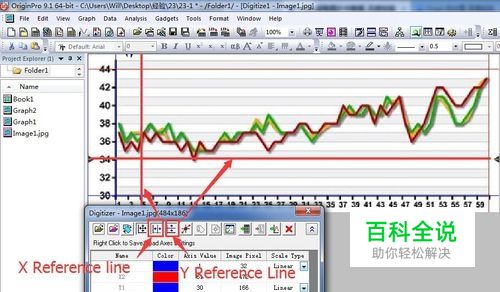

    设置x和y坐标，在Digitizer中，有x1、x2、y1、y2四个坐标，对应图中有4条线，点击Digitizer上面第4个按钮可显示x参考线，第5个按钮可显示y参考线，如图所示。

  • 04

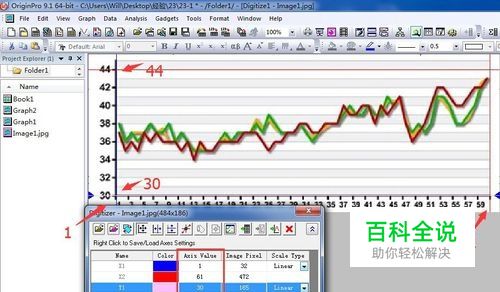

    将x1的Axis Value值设置为1，并将图上对应的垂线移动到横坐标1处，x2的Axis Value值设置为61，并将图上对应的垂线移动到横坐标61处 ，y1、y2按上面方法设置好便可进入下一步。

  • 05

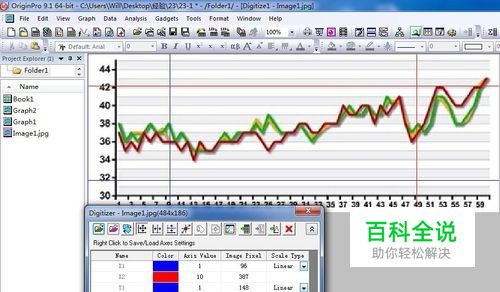

    然后可将X Reference Line这条线移动到一个知道刻度的位置，如图移动到x=5的位置，看对应的Axis Value的值是否与刻度接近。

  • 06

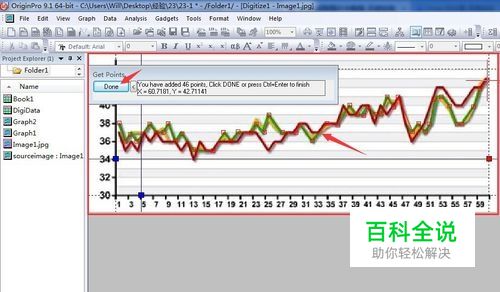

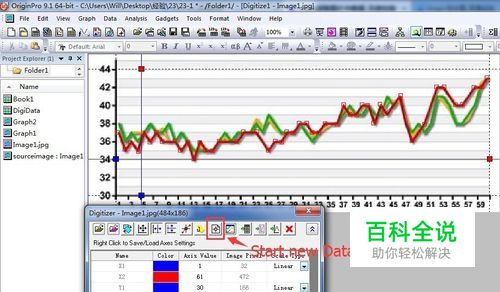

    选择数据，选择digitizer对话框Pick New Points，然后在线上双击便会在此确定一个点，后面的表格中会记录此点的数据。软件会根据这些点自动连成红色的线，如图将曲线抠了出来。

  • 07

    第一条线确定后，点击Get Points上的Done，如果还需要确定第二条线，点击Digitizer对话框上的Start New Data，如上操作，如图抠出第二条曲线。

  • 08

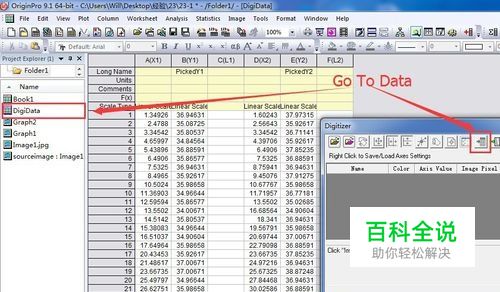

    进入DigiData表格或是执行如图工具栏中的Go To Data，便会打开数据工作表。

  • 09

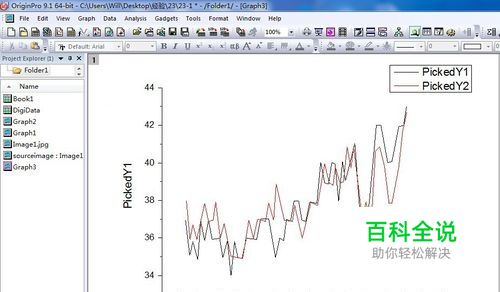

    做线图，便能看出抠出的数据所作的Graph。
