Altium Designer中绘制原理图封装的基本步骤
本简要介绍Altium Designer中如何绘制原理图封装，是原理图封装制作最基本的步骤。
操作方法
- 01

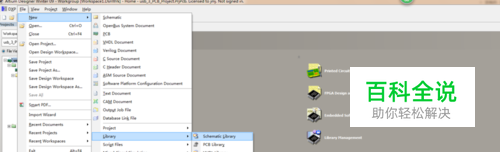

如图所示，首先生成原理图库，打开软件，打开你要生成原理图封装的工程，在菜单栏点击file，点击new，点击library，点击其下拉列表里的schematic library，生成原理图封装库。
- 02

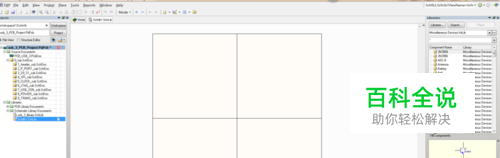

如图所示，进入原理图库的界面，所有原理图的封装都可以放在这个库里的，左边是工程目录，中间是编辑界面，右边是原件选择库。
- 03

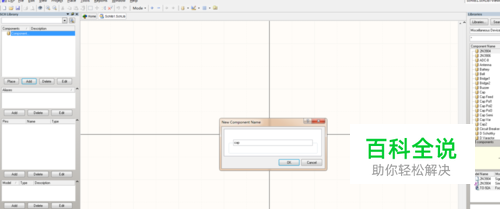

如图所示，在左侧的工程目录里面，选择sch library目录，看到元器件，如图左侧所示，点击edit编辑元器件属性，点击add添加元器件，跳出如图中间所示元器件命名选框，点击delete删除元器件。
- 04
如图所示，点击矩形框，构造元器件原理图封装的轮廓，这里选择矩形框，还有圆形、扩圆形等图形。
- 05

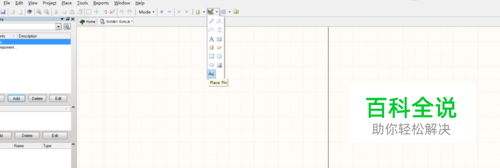

如图所示，在画好轮廓后，通过选择如图所示的引脚符号，来给元器件的原理图封装添加引脚，此处画一个电容，所以就两个引脚。引脚在放置时，可以通过空格键切换方向。
- 06

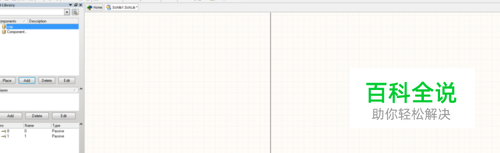

如图所示，这是画完后的图片，此处只是一个示范，只画了两个引脚，电容在软件集成的库里面就有，不需要自己画，常用的器件原理图封装都有，都不需要自己画，但是有一些专用的器件集成库里是没有的，这时你是去官网下载，或者就只能自己画了，自己画时就按照这些步骤就可以了。
