断面法计算土方量步骤有哪些？【百科全说】

类似道路、河道、航道等土方工程量计算比较适合用断面法去计算，但是断面法计算土方量步骤到底有哪些呢？看下文详解断面法计算土方量步骤

操作方法

01

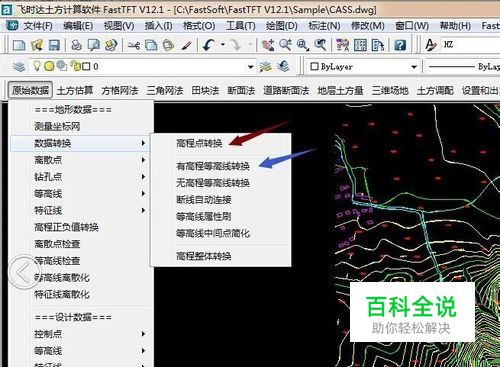

原始地形的处理：对于进行场地土方计算的图纸必须进行原始地形数据的的转换处理，图纸上必须有地形离散点信息或等高线信息；原始地形的离散点信息可以通过【原始数据】→【地形数据】→【数据转换】→【高程点转换】/【高程整体转换】功能进行转换，也可以通过【原始数据】→【离散点】功能进行录入；原始地形的等高线信息可以通过【原始数据】→【地形数据】→【数据转换】→【有高程等高线转换】/【无高程等高线转换】功能进行转换，也可以通过【原始数据】→【等高线】功能进行录入
02

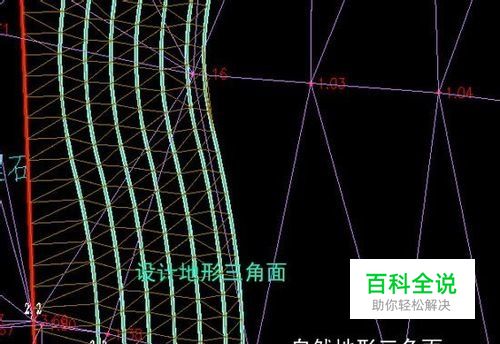

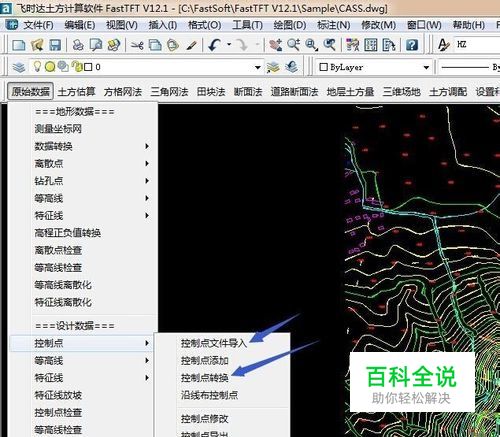

设计场地的处理：如果已经做过设计场地，对于设计离散点可以通过【原始数据】→【设计数据】→【控制点】→【控制点转换】功能进行转换，也可以通过【原始数据】→【设计数据】→【控制点】→【控制点添加】功能进行录入；对于设计等高线可以通过【原始数据】→【设计数据】→【等高线】→【有高程等高线转换】/【无高程等高线转换】功能进行转换，也可以通过【原始数据】→【设计数据】→【等高线】→【取点绘制等高线】、【跟踪绘制等高线】功能进行录入；如果没有做过设计场地，此步骤可忽略。
03

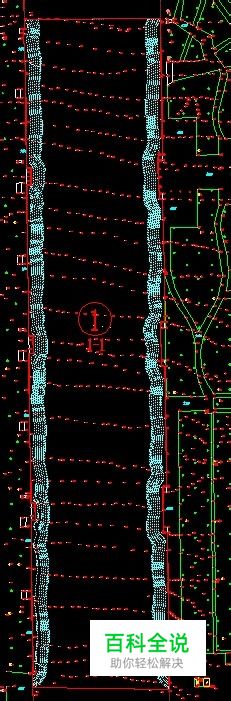

用断面法计算土方量，确定土方计算的范围
04

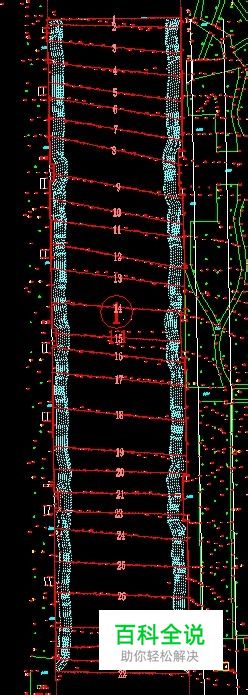

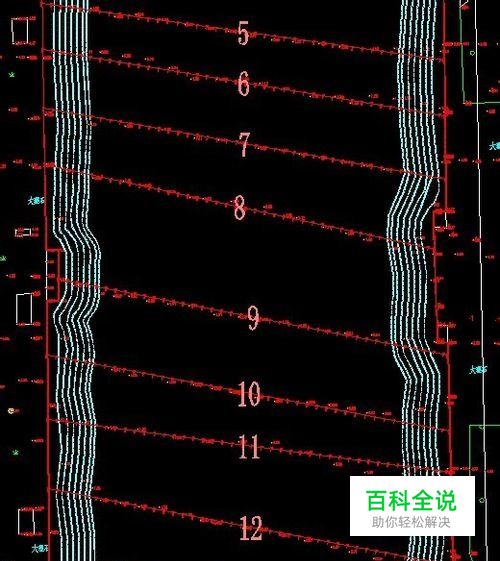

布置断面线：快速布置断面线，断面线的布置方向、间距和采点间距可以自己输入（但是，有时候，为了迎合自然地形高程点的分布情况，采用单个插入断面线的方法去布置断面线，虽然速度会慢点，但是断面线上断面点采集自然地形高程点精度会提高不少。）
05

分别采集断面点自然地形标高和断面点设计地形标高
06

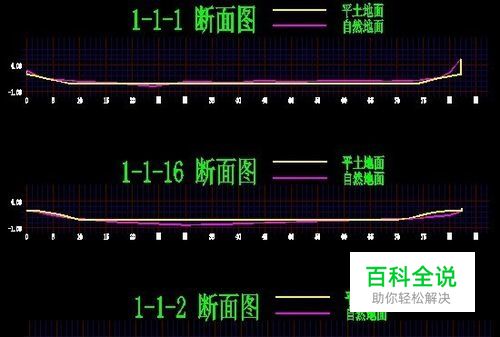

绘制断面线断面图
07

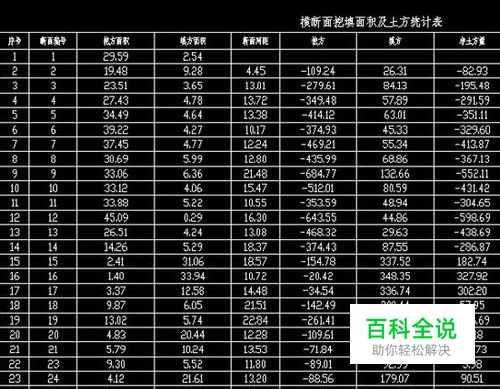

断面法计算土方工程量以及绘制断面法土方量统计表
