在AUTOCAD 2006版增加了块编辑功能了，双击图块即可启动块编辑功能，大部分人在双击图块后只是希望能编辑图块的图形，但进入块编辑器后，我们发现一下子弹出了一大堆工具，块编辑除了编辑图块的图形外，还能做什么？这里简单给大家介绍一下。

什么是动态块？

01

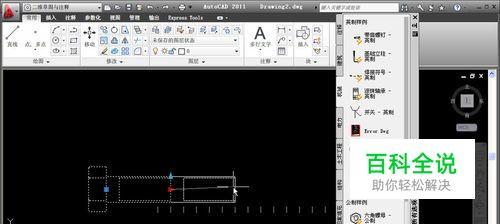

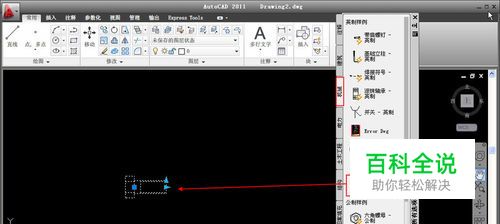

块编辑中大量的工具都是用来给图块添加参数、动作、可见性、查询列表等，然后图块会出现一些夹点，通过这些夹点可以改变图块的状态，同一个图块可以根据需要调整不同的尺寸和样式。块编辑器中的参数和动作非常多，这里无法一一介绍，我们先利用CAD提供的动态块样例来简单看一下，让大家对动态块有一个感性认识。 1、按CTRL+3打开工具选项板，单击“机械”选项卡，在机械工具选项板中单击一个六角头螺栓的图块，在图中单击确定螺栓位置后，单击选中此图块，如下图所示。
02

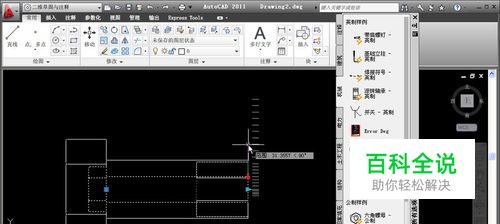

选中图块后，可以看到此图块跟普通图块不同，多了两个三角形夹点，我们看看这两个夹点有什么用？ 2、单击向右的三角形夹点，然后向右移动光标，如下图所示。
03

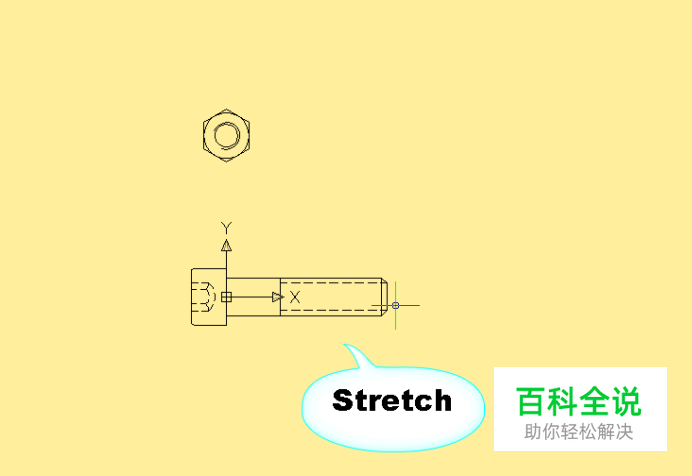

我们可以看到西面出现一堆小的竖线，当我们在拖动光标时，螺栓会跟随光标移动变长，右侧跟最近的竖线对齐。 3、拖动到某一点处单击，确定螺栓的长度。单击向上的三角形夹点，看看螺栓直径改变的效果，如下图所示。
04

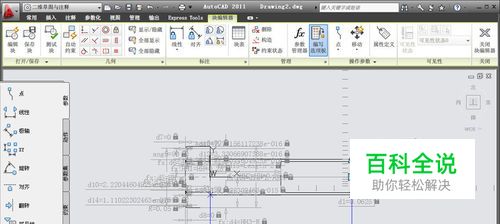

这就是动态块的一种简单应用，我们可以看看为什么这个图块能进行参数化的调整。 4、双击螺栓图块，进入块编辑器，我们看看这个图块到底在块编辑器中进行了哪些设置，如下图所示。
05

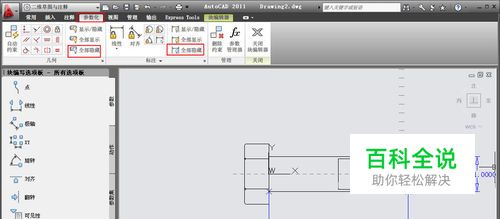

如果你用的是AUTOCAD，可能会出现跟上面截图中的效果。看到这样的效果，估计很多初学者都吓到了，这也太复杂了！其实没有那么多复制，里面大量灰色的参数并不是块编辑器里设置的，而是参数化约束里设置的，我们可以将约束先全部隐藏。 5、在参数化面板或菜单中选择全部隐藏，将约束都隐藏，如下图所示。
06

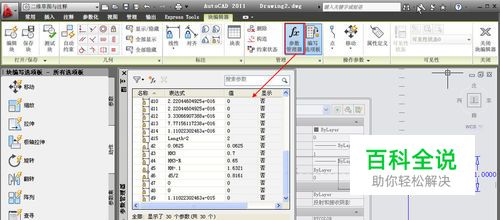

将约束和参数化隐藏后，我们看到的就是动态块的参数和动作，这里设置了两个参数:length长度和DIA半径，由于螺栓尺寸有明确的标准，所以这个图块的设置还是比较复杂的。 6、单击参数管理器按钮，我们查看一下螺栓的参数控制，如下图所示。
07

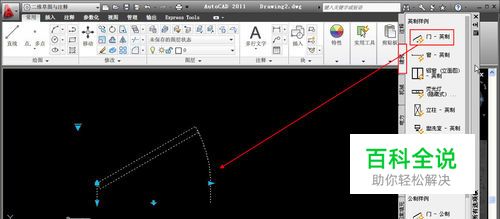

里面设置了30个参数，看上去好复杂啊，初学者看到一定吓坏了。其实并不是所有图块都这么复杂，这类非常专业的参数化图块也不是普通的设计人员能定义的，我们不妨看一些相对简单的动态块。 7、单击关闭块编辑按钮，退出块编辑器。在工具选项板中单击“建筑”，从此选项板中插入一个门的图块，插入后选择此图块，如下图所示。
08

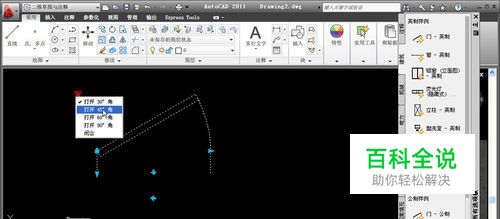

我们可以看到门的夹点有多种形状，我们可以分别尝试单击或拖动这些夹点，我们可以看到有的可以将门进行翻转，有的可以修改门的尺寸，我们单击左上角的向下的箭头，可以弹出一个菜单，还可以设置门的开启角度，如下图所示。
09

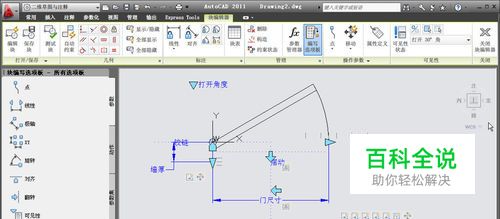

双击图块进入块编辑器，观察此图块的参数和动作，如下图所示。
10

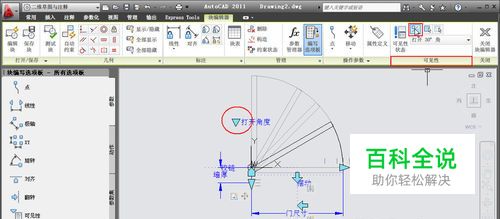

将光标移动到每个夹点上，软件会提示夹点类型，我们可以看到分别有翻转夹点、线性夹点、基点参数、可见性夹点。 10、单击右上角标着“打开角度”的夹点，在块编辑器的可见性面板中单击可见性模式按钮，让所有图形都可见，如下图所示。
11

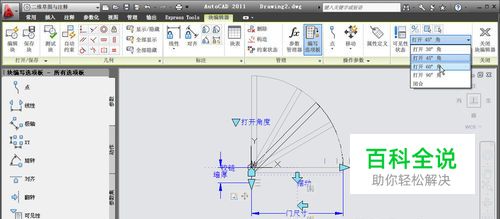

我们可以看到所谓的开启角度设置只是绘制了所有角度的图形，设置不同角度时只显示部分图形，其他图形不可见，我们可以在可见性面板的下拉列表中选择不同的状态试试，如下图所示。
12

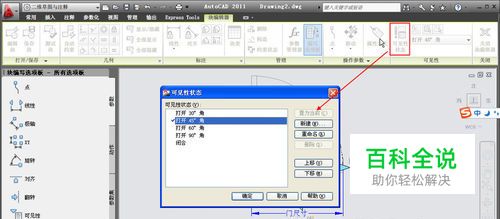

单击可见性状态按钮，可以打开可见性状态对话框，可以添加和编辑可见性状态，如下图所示。
13

我们先看到这里，如果大家感兴趣，可以再继续插入CAD提供的其他动态块样例，看看有哪些参数、动作。通过上面对样例图块的观察，我们已经对动态块有了基本认识，所谓动态块，就是给普通图块添加上参数、动作，让图块可以变换成多种状态。

块编辑器作用简介

01

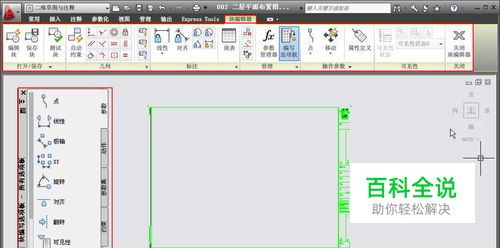

其实从块编辑的面板和选项板，我们基本可以将动态块的参数分为三块：参数、动作和约束。参数，就是确定那些图形要动，常用的参数包括点、线型、极轴、旋转、翻转、对齐、阵列，比较特殊的参数有基点、可见性、查询列表。可见性上面已经看过了，基点可以用于修改图块的插入基点，查询列表可以设置与图形的一个多个参数关联，对这些参数进行参数化控制。动作基本是跟参数对应的，移动、缩放、拉伸、阵列、翻转、查询等。参数集就是参数和动作的组合，可以直接调用，设置起来更加简单。约束和参数化，这就是调用参数化相关功能，可以对块内图形添加垂直、相切、相等的约束条件，或者利用参数化控制图形尺寸。

小结

01

块编辑器功能实在太多了，本篇只是让大家对动态块和块编辑器的作用有个初步的了解，后面我们会结合实例来介绍其中的一些功能细节。
