AutoCADT20天正建筑如何对标注尺寸进行编辑
AutoCADT20天正建筑如何对标注尺寸进行编辑？
1.剪裁延伸
- 01

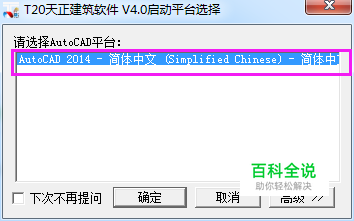

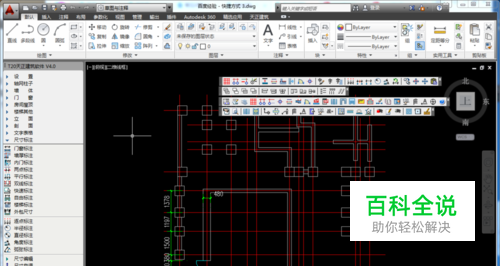

首先鼠标左键双击桌面【T20天正建筑V4.0】的快捷方式图标，并选择好AutoCAD 2014 - 简体中文 (Simplified Chinese)软件，点击【确定】按钮后打开。并打开已经绘制过的文件，作为素材。
- 02

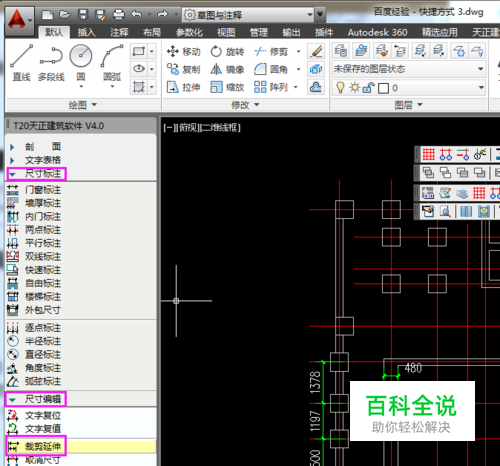

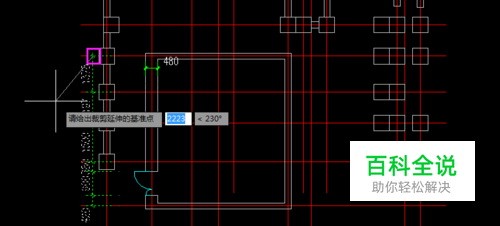

接着通过天正工具栏，依次找到【尺寸标注】》【尺寸编辑】》【裁剪延伸】选项。根据命令行提示，指定要裁剪的尺寸线基点，然后选择要裁剪的尺寸线，按回车键即可完成裁剪操作。
2.尺寸打断
- 01
从天正工具栏依次找到【尺寸标注】》【尺寸编辑】》【尺寸打断】选项。可对连续的尺寸线进行打断操作。
- 02

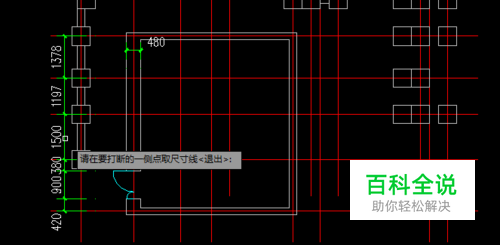

接着根据命令行的提示信息，指定好要打断的尺寸线基点，按回车键即可打断，如图所示。
3.对齐标注
- 01

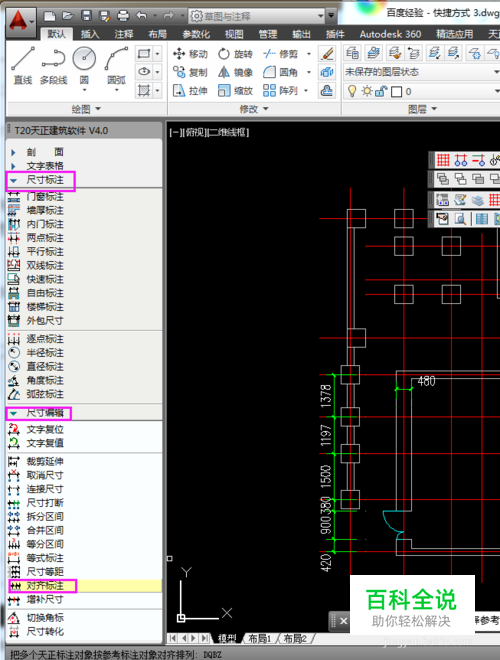

在天正工具栏中依次找到【尺寸标注】》【尺寸编辑】》【对齐标注】选项。可对尺寸标注进行对齐操作。
- 02

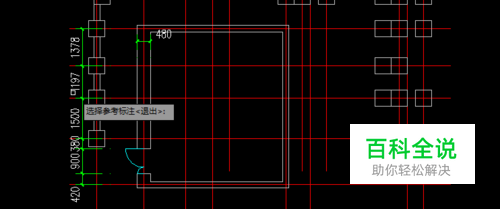

接着根据命令行的提示信息，选中参考的尺寸线，然后选择要对齐的尺寸线，即可完成对齐操作，如图所示。
