CAD辅助线运用

CAD软件辅助线的运用

操作方法

  • 01

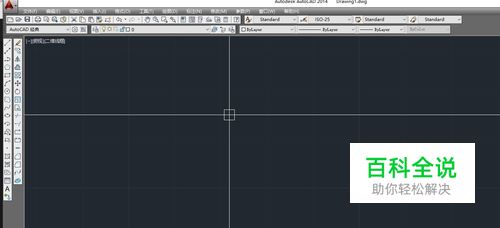

    打开CAD软件

  • 02

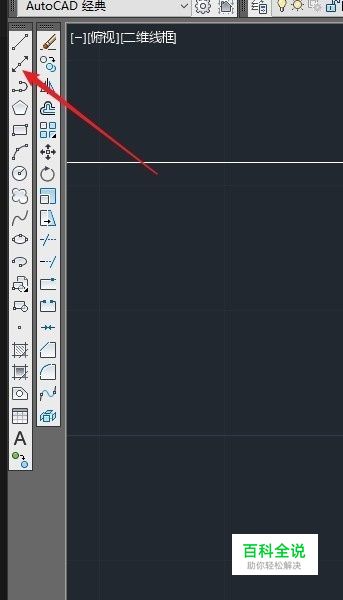

    在左边的工具栏找到辅助线选项

  • 03

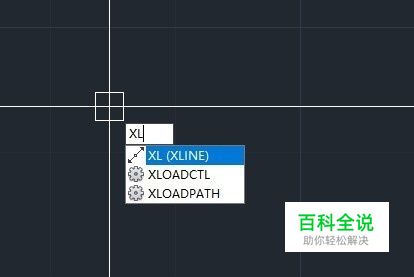

    也可以通过快捷键(XL)打开

  • 04

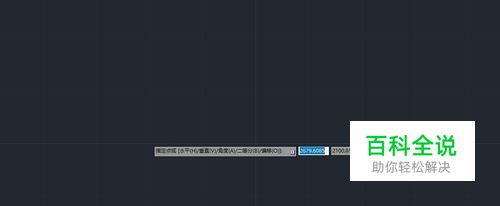

    指定一个围绕其旋转的点

  • 05

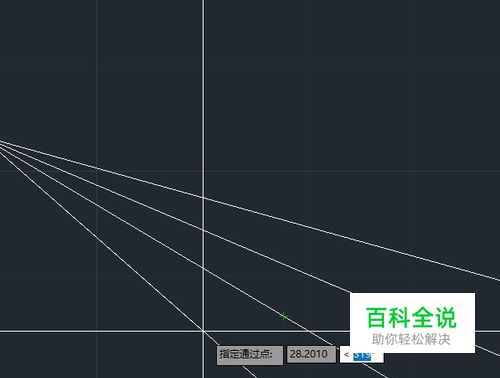

    可通过旋转确定辅助线的第二个点以此确定辅助线的位置

  • 06

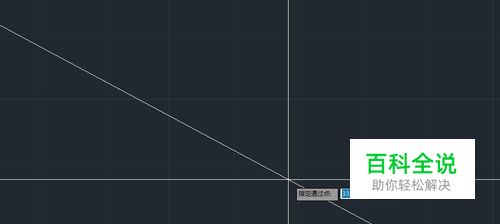

    辅助线无限延长,方便制图
