如何用origin绘制箱线图

箱线图是我们做数据分析时常用的统计图形，那么如何用Origin绘制箱线图呢？今天我们教大家利用常用绘图软件origin绘制箱线图。

操作方法

  • 01

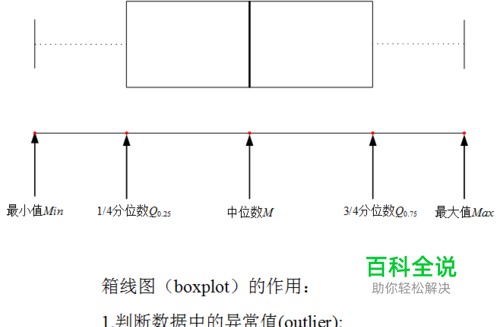

    什么是箱线图。箱线图(boxplot)是由一个箱子和从箱子对称的两边垂直引出的两条虚线而形成的统计图形，用于直观描述数据的分布。如图所示，箱线图由五个元素组成，从左到右分别为样本指标的最小值、四分之一分位数、中位数、四分之三分位数、最大值。主要用于直观判断数据的正态性和判断数据中的异常值。

  • 02

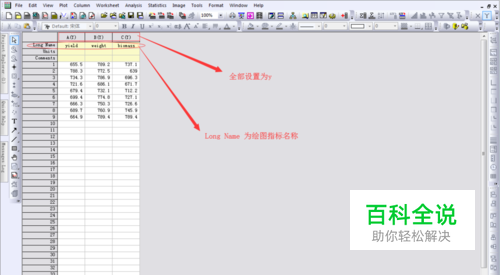

    导入数据。例如，经试验获得三组数据，分别代表三个指标，要求绘制箱线图。如图所示，将数据导入origin的workbook，并将三列数据都设置为y(选中该列数据，右击，在弹出的快捷菜单中选择【Set as】-【Y】)，【Long name】行分别为指标的名字。

  • 03

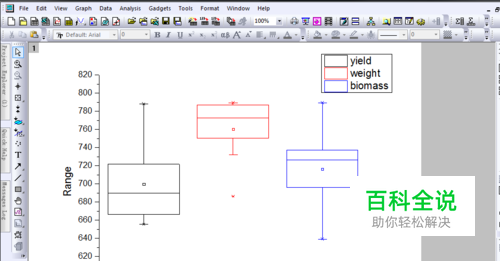

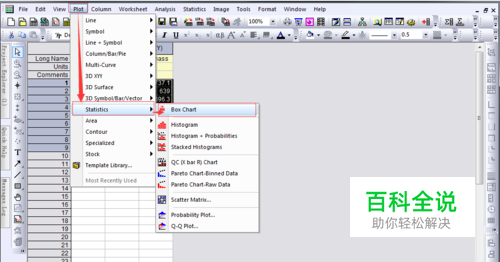

    绘制图形。鼠标指针点击第一列列名，选中第一列并向右拖动鼠标指针选中全部要绘图的列。选中好数据后，执行【plot】-【Statistics】-【Box Chart】，即可绘制出如图所示的箱线图。

  • 04

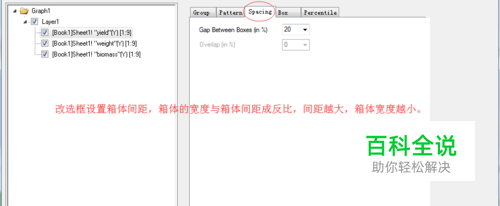

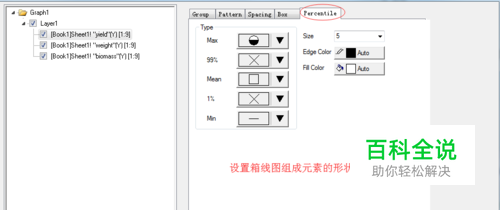

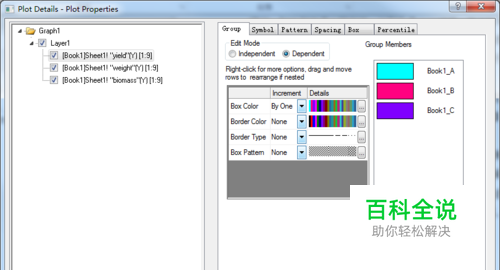

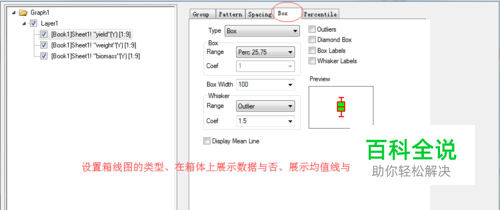

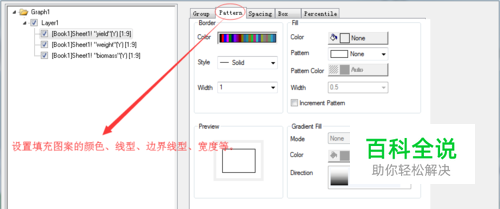

    箱线图美化。(1)若图例不要，可选中，然后按delete键删除。(2)坐标轴的设置，坐标轴的设置同柱状图的坐标轴的设置。(3)这里重点讲解图形属性的设置，鼠标左键双击箱线图，出现【plot details-plot properties】对话框，该对话框包含箱体颜色的修改、展示对象的选择、箱线图的形状的设置等，具体见图。

  • 05

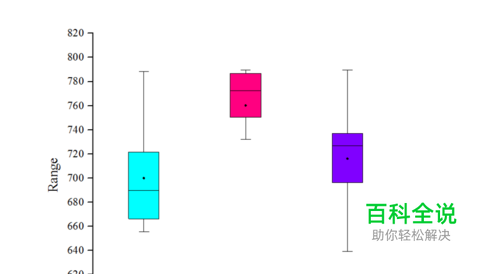

    经修改后的箱线图。图中黑点为均值。
