CAD如何绘制已知三条边长度的三角形
CAD在各行各业得到了广泛应用。一些绘制技巧我们也需要学习一下。下面通过步骤讲解如何绘制已知三条边长度的三角形。这里我们随便假设一个三角形三遍为106、183、152
操作方法
- 01
打开CAD软件，双击桌面图标；
- 02

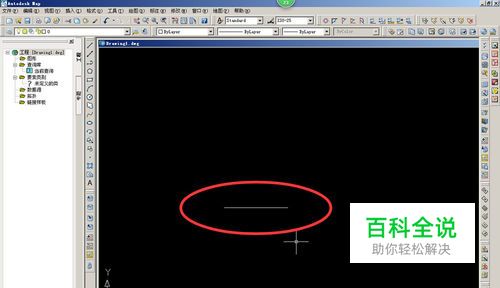

输入绘制线命令"L"或者单击画线工具,以三边其中之一的长度绘制一根直线；
- 03

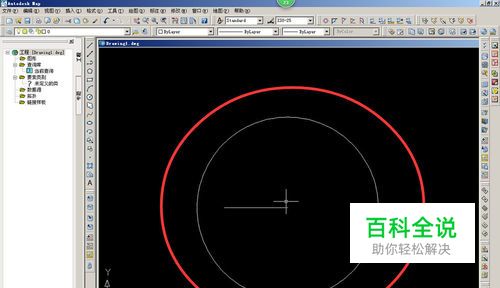

输入绘制线命令"C"或者单击画圆工具，选择直线一端为圆心，剩余两条边中一条的长度为半径绘制圆；
- 04

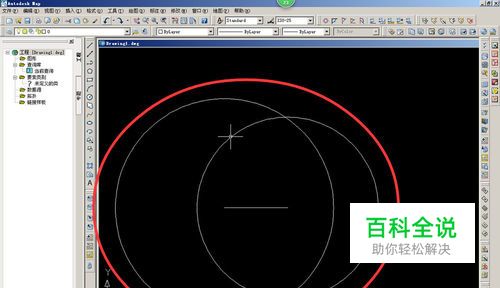

输入绘制线命令"C"或者单击画圆工具，选择直线另一端为圆心，剩余最后一条边的长度为半径绘制圆；
- 05

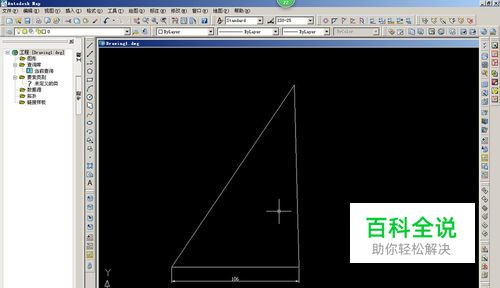

连接直线端点与两个圆之间的交点；
- 06
删除圆，则绘制完成。
