ArcGIS教程之DEM应用——水文分析
ArcGIS教程之
DEM水文分析详细图文教程，本教程和之前的两个教程有关联的，数据上是使用上一个教程的结果，步骤相互联系！
最后会提供给大家数据和教程的链接！水文分析需要：
1.理解基于DEM数据进行水文分析的基本原理。
2.利用ArcGIS的提供的水文分析工具进行水文分析的基本方法和步骤。
下面开始教程：
操作方法
- 01
欢迎关注，微信公众号ID: giscafer
- 02

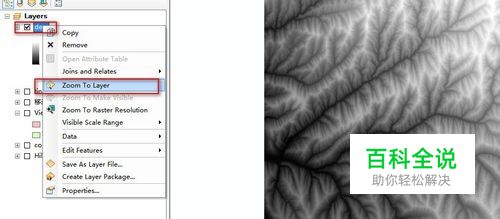

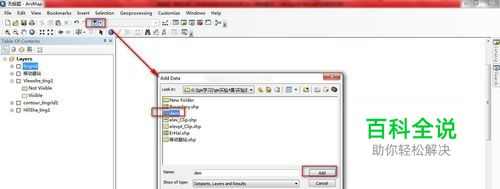

(1) 数据基础：无洼地的DEM 在ArcMap中加载 DEM数据，右击DEM图层，点击缩放至图层，显示全部。
- 03

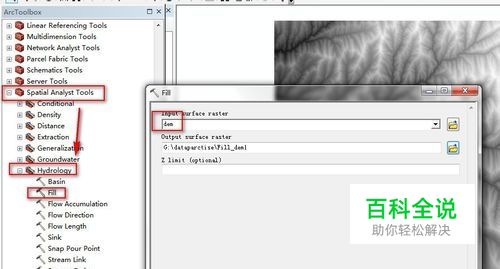

在【ArcToolbox】中，（要打开扩展模块）执行命令 [SpatialAnalyst工具]——>[水文分析]——> [填洼]，按下图所示指定各参数，其中Z限制——填充阈值，当设置一个值后，在洼地填充过程中，那些洼地深度大于阈值的地方将作为真实地形保留，不予填充；系统默认情况是不设阈值，也就是所有的洼地区域都将被填平。之后点击确定即可。
- 04

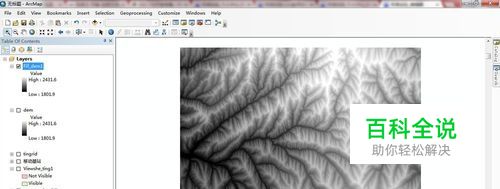

确定后执行结果得到无洼地的DEM数据[Fill_dem1]
- 05

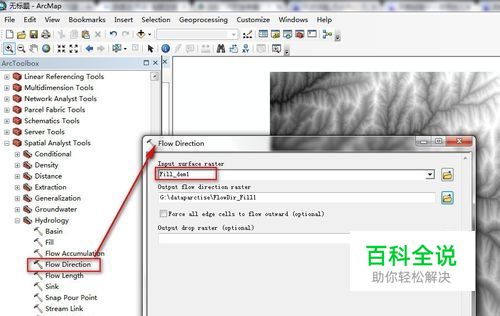

(2) 关键步骤：流向分析 在上一步的基础上进行，在【ArcToolbox】中，执行命令 [SpatialAnalyst工具]——>[水文分析]——>[流向]，按下图所示指定各参数：
- 06

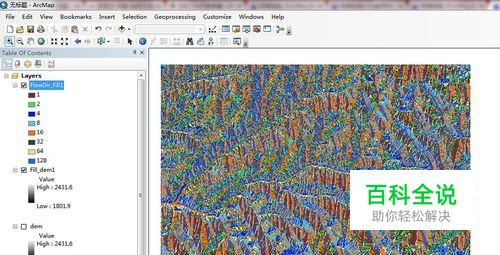

确定后执行完成后得到流向栅格[Flowdir_fill1]，理解代表什么含义！
- 07

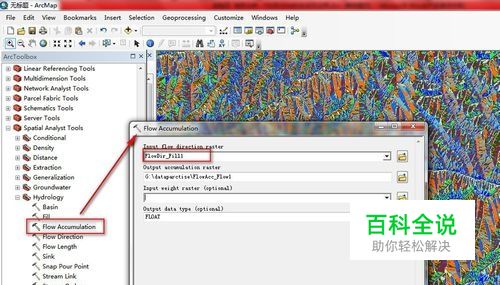

(3)计算流水累积量 在上一步的基础上进行，在【ArcToolbox】中，执行命令 [SpatialAnalyst工具]——>[水文分析]——>[流量]，按下图所示指定各参数：
- 08

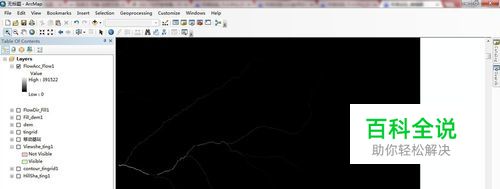

确定后执行完成得到流 水累积量栅格[flowacc_flow1] 如图：
- 09
(4)提取河流网络 首先，提取河流网络栅格。 在上一步的基础上进行，打开【Arctoolbox】，运行工具 [Spatial Analyst 工具]——>[地图代数]——>[栅格计算器]，在 [地图代数表达式]中输入公式：Con(Flow Accumulation1>800,1)，（ 这里的Flow Accumulation1要以上一步得到的文件名为准,注意是Con,不是con,大写第一个字母，不然出错）如图： [输出栅格]指定为:StreamNet保存路径和文件名任意）
- 10
执行后，结果为（关闭除[Streamnet]之外的其它图层）： 结果说明：通过此操作将流水累积量栅格[Flow Accumulation1]中栅格单元值（流水累积量）大于800的栅格赋值为1，从而得到河流网络栅格[StreamNet]
- 11

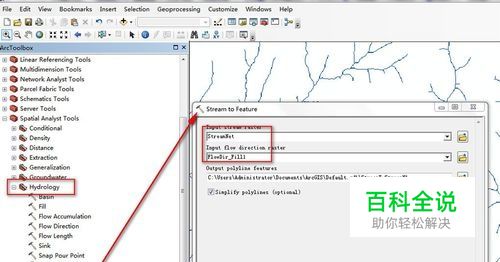

然后，提取河流网络矢量数据。 在上一步的基础上进行，打开【Arctoolbox】工具箱，运行工具 [SpatialAnalyst 工具]——>[水文分析]——>[栅格河网矢量化]，按下图设置参数：
- 12

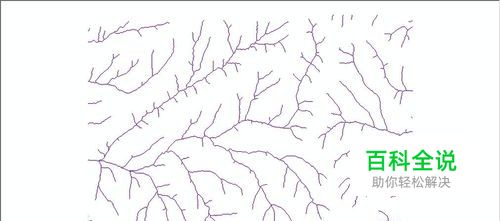

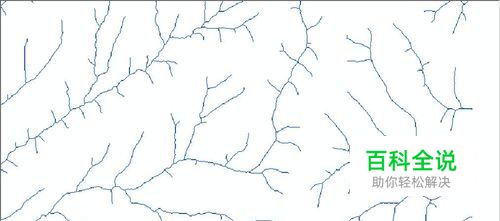

后得到 河流网络矢量数据，如图
- 13

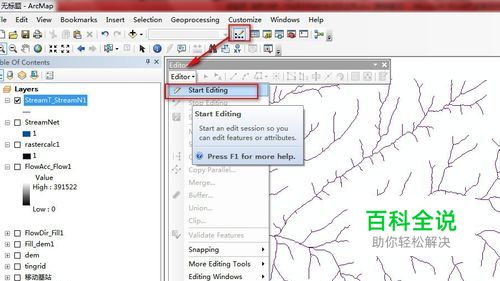

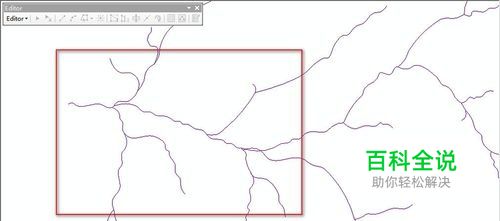

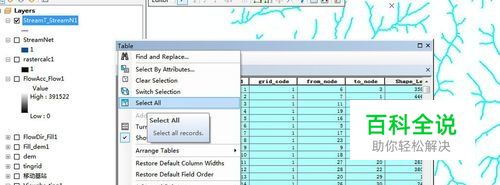

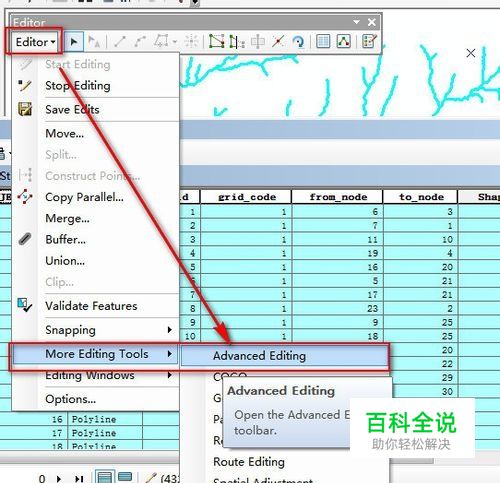

接着,平滑处理河流网络。 打开 [编辑器]工具栏，执行工具栏中的命令 [编辑器]——>[开始编辑]，确保目标图层为 河流网络图层[StreamT_StreamN1],通过打开 [StreamT_StreamN1]属性表，并选择属性表的所有行 选择图层[StreamT_StreamN1]中的所有要素，也可以通过[ 要素选择按钮]选择图层中所有要素 执行[编辑器]工具栏中的命令 [编辑器]——>[更多的编辑工具]——>[高级编辑]打开工具条：[高级编辑]，点击其上的[平滑]按钮：
- 14

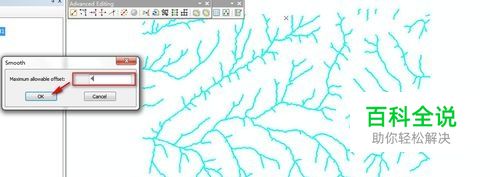

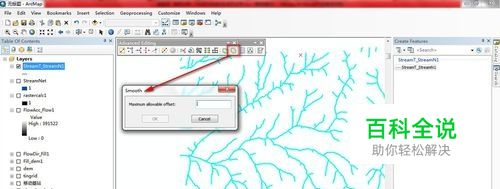

在[平滑]处理对话框中输入参数 [允许最大偏移]为4，得到平滑后的河流网络矢量图层，执行命令: [编辑器]——>[停止编辑]， 保存所做修改。 （然后，比较平滑处理后的数据与没有进行处理过的数据）
- 15

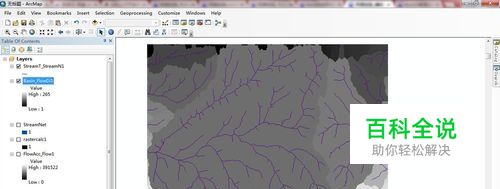

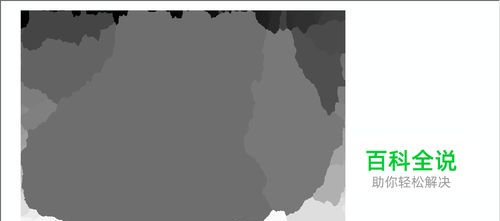

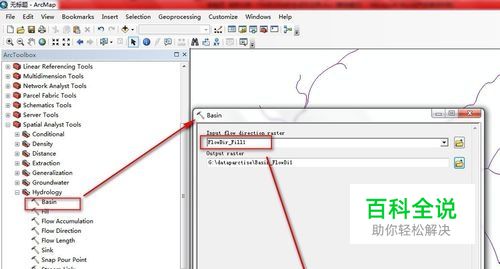

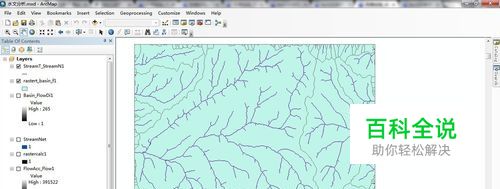

最后，进行流域分析。 在上一步的基础上进行，打开【Arctoolbox】，运行工具[Spatial Analyst工具]——>[水文分析]——>[盆域分析]，如图：
- 16

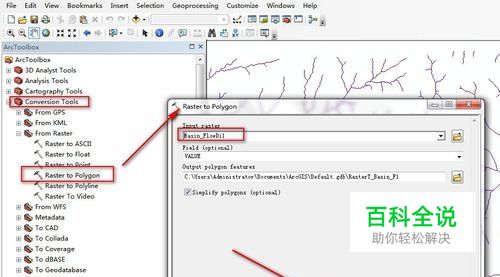

然后在打开【Arctoolbox】中，打开 [空间分析]工具栏，执行命令: [转换工具]——>[由栅格转出]——>[栅格转面]，将 流域栅格转换成为矢量图层。如图：
