CAD怎么画箭头?
CAD画箭头的方法有很多,最常见的就是利用多段线PL。也可以先画一个线性标注,然后炸开就可以得到箭头了。
操作方法
- 01

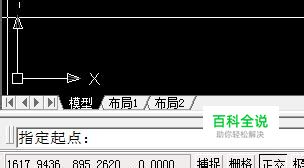

在命令栏输入PL,确定,指定起点,指定下一个点,这样就画好了连接箭头的线。
- 02

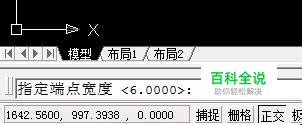

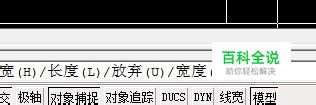

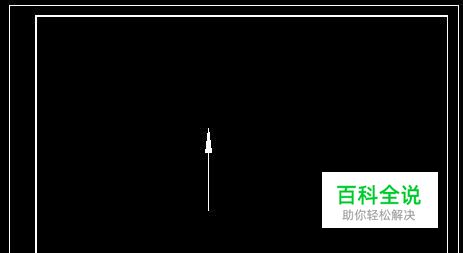

继续上面的操作,我们继续画箭头的三角形部分。接着上面的指令,输入W,指定起点宽度为“6”(根据需要),在指定端点宽度为“0”,这样,一个箭头就画出来了。
- 03
或者直接用线性标注,输入指令DAL,然后选择标注,输入指令X,炸开,在删掉多余的部分,留下箭头就好了。
