怎么设置基于源IP地址的策略路由

有些时候,我们在使用思科模拟器软件,会定义一下基于源IP地址的策略路由,使它固定在一个IP地址和端口上,下面来说说怎么设置基于源IP地址的策略路由,又怎么调试。

操作方法

  • 01

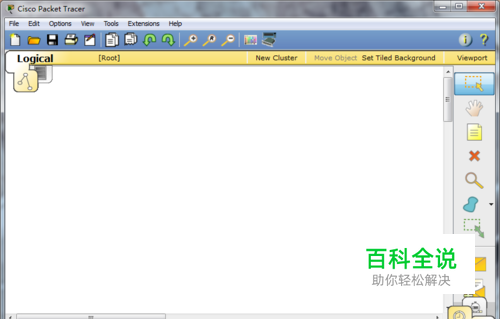

    首先打开思科模拟器软件,下载步骤就不一一详细说明了,如下图所示:

  • 02

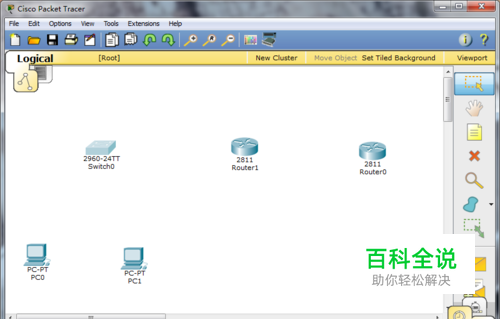

    然后找出两台2811类的路由器,一台2960类的交换机和两台PC,并且将它们有序的排开来,如下图所示:

  • 03

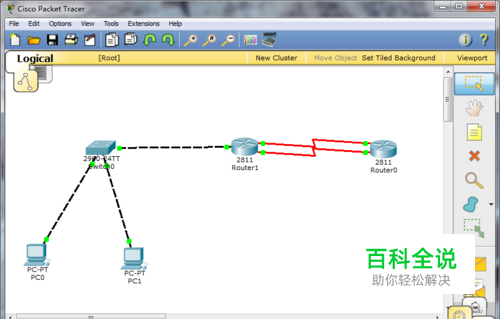

    然后用连接线将它们连接起来,路由器和路由器用DCE线连接起来,至于怎么添加路由器的s0/0/0接口,可以参考我之前写过的经验,如下图所示:

  • 04

    然后进入各个网络设备,如路由器和交换机,将所用的连接端口都打开,比如s0/0/0端口跟f0/0端口,如心太软所示:

  • 05

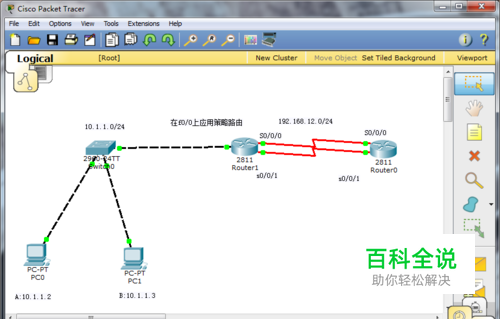

    给这些设备规划好IP以及端口的规划设置,如下图所示:

  • 06

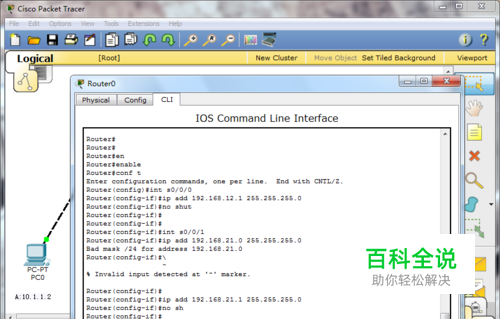

    然后对路由器R0进行配置,进入R0,给端口进行配置,配置命令是: Router#enable Router#conf t Router(config)#int s0/0/0 Router(config-if)#ip add 192.168.12.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#int s0/0/1 Router(config-if)#ip add 192.168.21.1 255.255.255.0 Router(config-if)#no sh 如下图所示:

  • 07

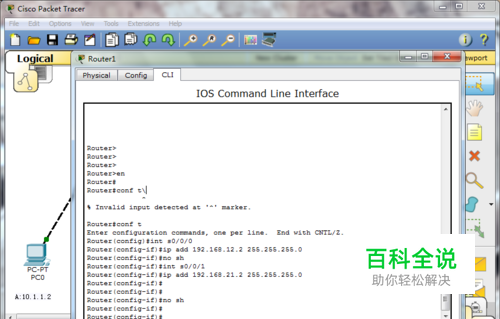

    相对于路由器R0来说,R1也进行对应的设置,配置命令是: Router#conf t Enter configuration commands, one per line.  End with CNTL/Z. Router(config)#int s0/0/0 Router(config-if)#ip add 192.168.12.2 255.255.255.0 Router(config-if)#no sh Router(config-if)#int s0/0/1 Router(config-if)#ip add 192.168.21.2 255.255.255.0 Router(config-if)#no sh 如下图所示:

  • 08

    然后给两台PC设置上IP地址跟网关,给PC0配置的IP地址为10.1.1.2 255.255.255.0和pc1配置的IP地址为10.1.1.3 255.255.255.0,如下图所示:

  • 09

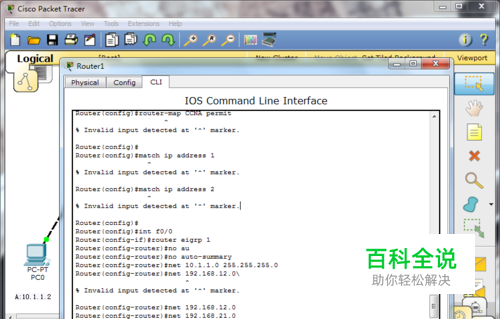

    给路由器R1进行IP策略路由配置,配置命令是: Router#conf t Router(config)#access-list 1 permit 10.1.1.2 Router(config)#access-list 2 permit 10.1.1.3 Router(config)#int f0/0 Router(config-if)#router eigrp 1 Router(config-router)#no auto-summary Router(config-router)#net 10.1.1.0 255.255.255.0 Router(config-router)#net 192.168.12.0 Router(config-router)#net 192.168.21.0 Router(config-router)# 如下图所示:

  • 10

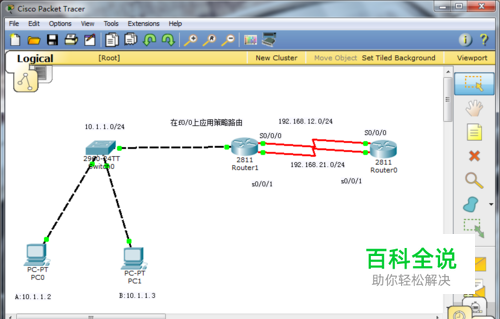

    最后的结构图如下图所示:
