犀牛标注尺寸方式及注意事项
建立好的犀牛模型有时候需要我们标注尺寸，以方面实体模型的建造。那么如何标注尺寸呢，在标注尺寸的过程中有哪些注意事项？接下来，我将展示犀牛的标注步骤及其大小的更改。
操作方法
- 01

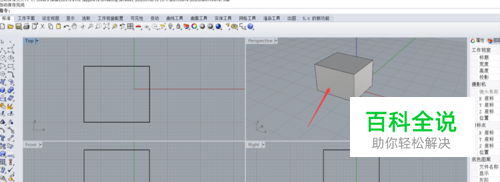

首先关于尺寸标注的方式，我建立了一个正方体模型用以标注尺寸，如下图所示。
- 02
在标准栏横向一栏中，找到我在下图中用红色箭头指引的图标，左键单击
- 03
按照指引栏上的提示，左键单击，确定你所要标注的两个点，系统就会生成两点间的水平或者垂直的距离，滑动鼠标已确定引线的长度，确定位置后左键单击。。
- 04

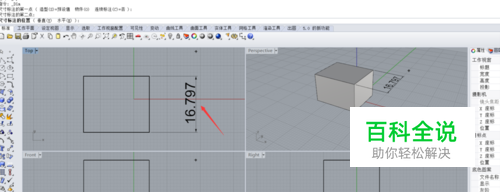

在上图的尺寸标注中，我们可以看出它标注的数字过大，精度过高，我将对其进行调整。点击如下图所示的，犀牛标准栏横向栏中的红色箭头所指引的图标。
- 05

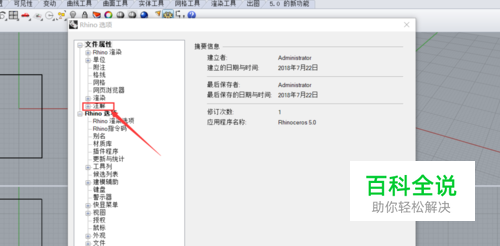

弹出了如下图所示对话框，点击左侧，我在图中用红色箭头所引导的“注解”的“+”号处。
- 06

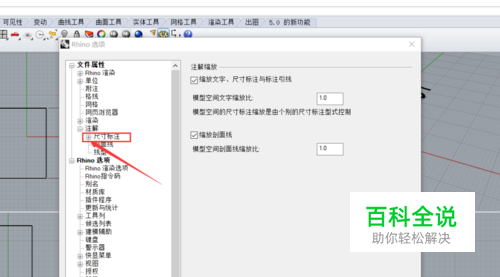

此时注解的隐含菜单被打开，继续点击我在下图中用红色箭头所指示的“尺寸标注”旁边的“+”号
- 07
“尺寸标注”的隐含菜单被打开，继续点击我在下图中用红色箭头所指示的“预设值”，直接点在“预设值”上方即可。（当然你也可以选择其它选项进行修改，只是在标注时要将指引栏上的”造型“进行相应的修改，如下图2所示。）
- 08

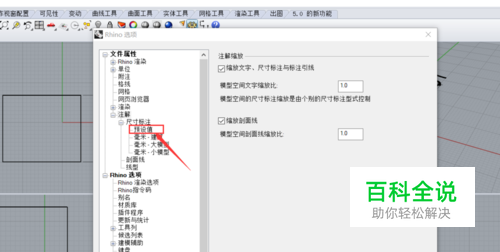

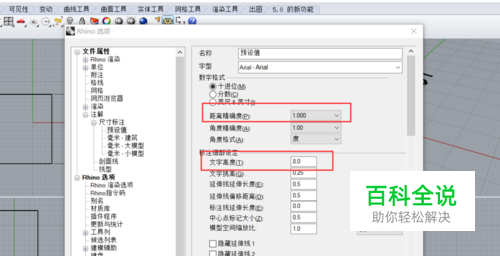

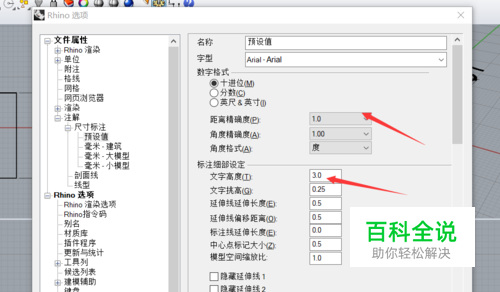

点击”预设值“后，会弹出如下图所示窗口，可以将尺寸标注的一系列数值进行设置，我选择了下图框选出来的两个选项进行修改。
- 09

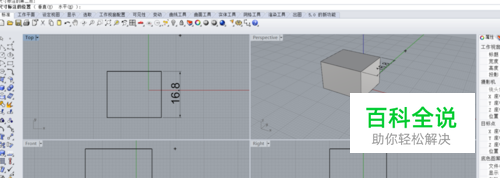

最后，再用之前的方式进行尺寸标注，得到如下图所示效果。
