Maya创建NURBS曲线：EP曲线工具详解
详细介绍使用Maya的EP曲线工具的有关设置，创建曲线和修改曲线的办法，和曲线有关属性的查看办法。
操作方法
- 01
首先，我们在建模模式下，切换到曲线/曲面选项卡（如图），第三个图标是EP曲线工具。
- 02

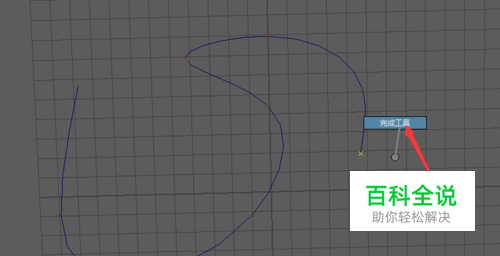

点击EP曲线工具，就会进入创建曲线的模式。然后在视口中多次点击鼠标，即可一次确定曲线经过的点。 创建完毕后，按住右键不放，并拖动到完成工具上完成曲线的创建。
- 03

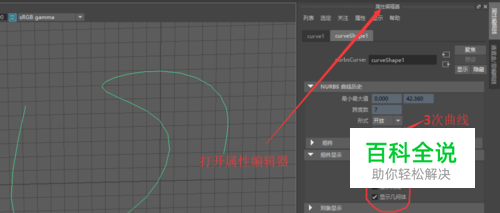

选中这根曲线，打开属性编辑器，切换到curveShape1面板，展开NURBS曲线历史，即可看到曲线的有关信息。 展开组件显示，可以修改曲线的显示模式。
- 04

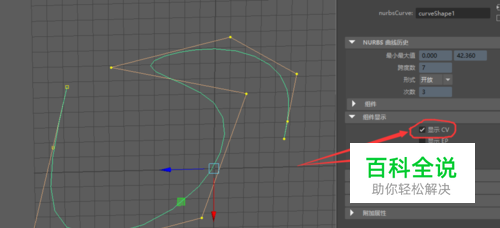

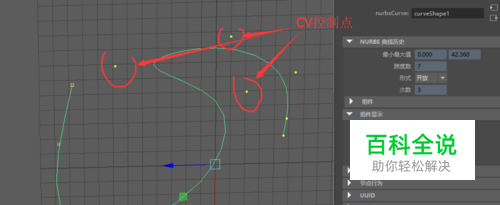

首先，我们勾选 显示CV,我们看到曲线的CV控制点被显示出来。注意：是可以查看，还不可以修改这些控制点。
- 05

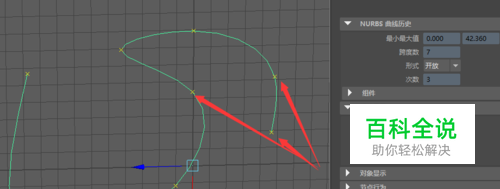

接着勾选显示EP，可以看到曲线的定位点被显示。
- 06
接着同时勾选 显示CV和 显示壳线，我们看到CV控制点的轮廓线被显示出来。
- 07
下面讲解修改曲线的办法。选中曲线，右键按住不放，拖动到 编辑点菜单上。 此时，我们可以选中创建曲线的定位点进行修改。
- 08

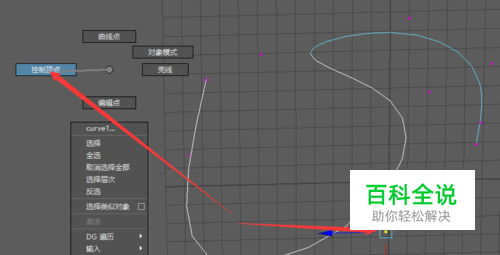

也可右键按住不放，拖动到 控制定点菜单上。此时，我们可以修改CV控制点。
- 09

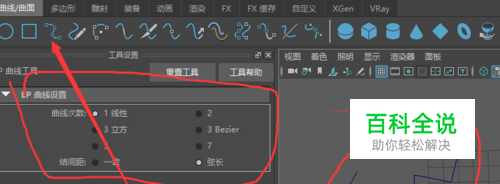

最后说EP曲线工具的有关设置。双击EP曲线工具按钮，打开如图所示设置面板。我们可以选择曲线次数，曲线类型，还可切换一致/弦长间距方式。
