Altium Designer（AD）怎么设置相同网络的线宽
Altium Designer(AD)是常用电路绘图软件，可以画原理图也可以画PCB。下面写说说AD这么设置统一类网络的线宽
操作方法
- 01

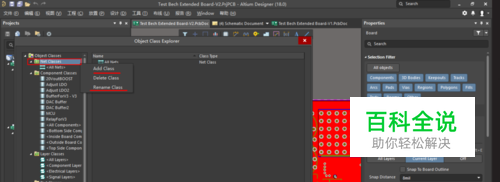

一、对网络进行分类。快捷键 “D+C”。在弹出的面板中找到“ net class”，单击右键，选择 “Add Class”
- 02

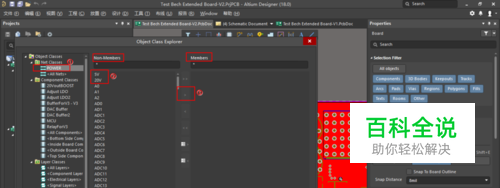

选中 Net Classes中刚刚建好的类 POWER，按住CTRL键，在 Non-Members中选择5V、20V（先选中所需网络名，滚动鼠标中间键，可以查看选择其它网络），然后点击 “>"图标，这些网络就会 Members下面的框框中。“OK”确定退出。
- 03

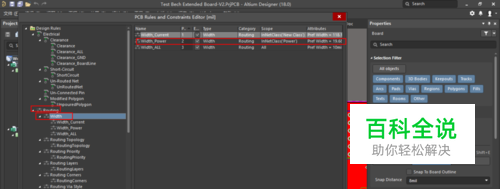

快捷键 “D+R”。在弹出的面板中，找到 “Routing”。新建一个线宽规则，取名 “Width_Power”。双击新规则，具体设定。
- 04

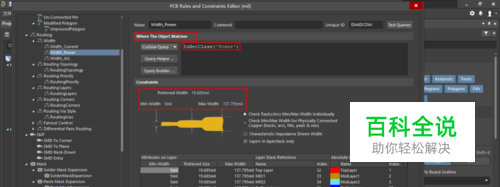

四、设定同类网络的线宽。 双击“Width_Power”，在弹出的界面中找到, “Where The First Object Matches”，在框里输入 “InNetClass('Power') ”。 然后在下面的，输入具体的线宽，按OK结束。这就设定好线宽了。
