西门子S7200与200SMART以太网通讯
S7200通过BCNet-S7200Plus和SMART200
PLC以太网数据交换，无需编程通过简单的命令实现通讯。同样可以实现S7200与S71200/1500以太网通讯；S7300与SMART200以太网通讯。
操作方法
- 01

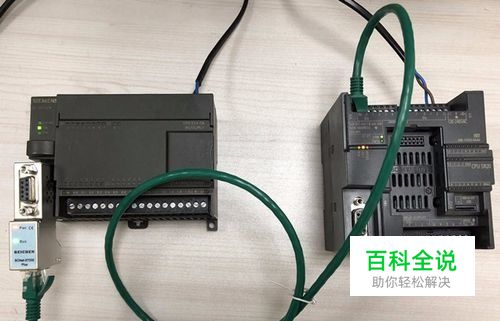

本示例以S7-200(CPU224XP)与SMART200为例介绍如何实现两者之间的交换数据。 BCNet的DB9公口（X1）连接S7-200的PPI口，SMART200自带以太网口与BCNet的以太网口通过交换机连接，BCNet通过BCDevice工具配置交换命令，实现实时高效的S7-200和SMART200的数据交换。
- 02

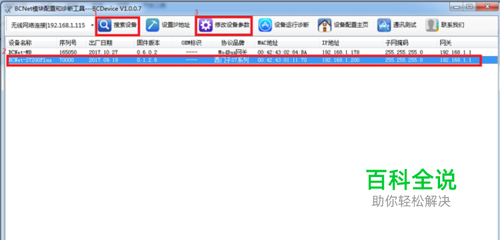

一、配置BCNet模块数据交换命令 1、 打开BCDevice，点击【搜索设备】，搜索到BCNet-S7200Plus后，点击【修改设备参数】；
- 03

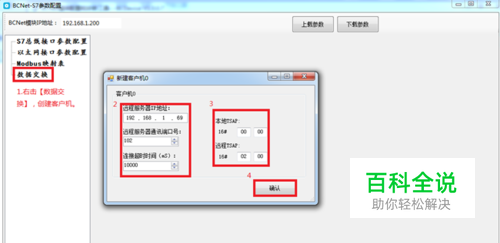

1、 新建客户机 【1】点击数据交换，右键创建新的客户机0； 【2】远程服务器的IP地址为SMART200的IP地址，这里设置为192.168.1.69；远程服务器的通讯端口号，默认为102；连接超时时间默认为10S； 【3】本地/远程TSAP 本地TSAP 远程TSAP 任意 01 00/01 任意 02 00/01 任意 03 00/01 【4】点击确认，创建客户机。
方法/步骤2
- 01

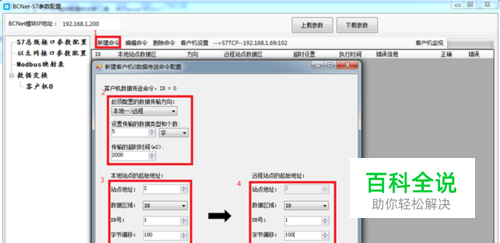

1、 在客户机中配置数据交换命令 【1】 点击新建命令（SMART200的VW100~VW108读取S7-200的VW100~VW108）； 【2】 选择[本地→远程]，传输5个字；传输超时设置层2S； 【3】 本地站点(S7-200)设置BCNet所在总线的PLC的站地址，数据区域选择DB块，DB号为1（对于S7200而言，V区对应DB1），字节偏移为100，位偏移忽略； 【4】 远程站点(SMART200)的PLC地址无需设置，数据区域选择DB块，DB号为1，（对于SMART200而言，V区对应DB1）字节偏移为100，位偏移忽略； 【5】 点击【检查】按钮可进行规则检查，点击【确认】按钮即可生成命令；
- 02

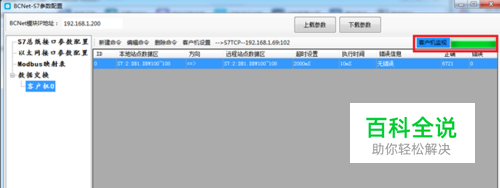

1、 客户机监视 点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动，说明通信成功。
- 03

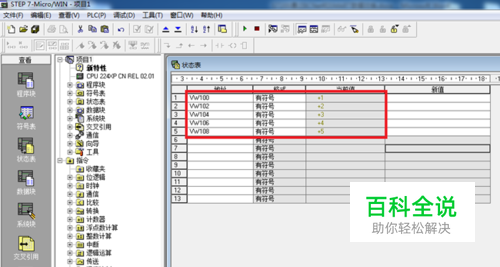

二、验证数据交换 1、 打开STEP7-Micro/WIN的状态表，将VW100~VW108的数据分别修改为1、2、3、4、5;
- 04

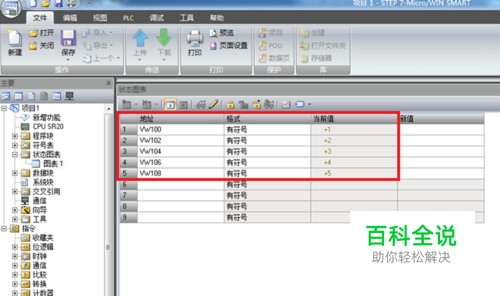

1、 打开STEP7-Micro/WIN SMART200的状态表，对VW100~VW108进行数据监视； 两者数据完全一致。
