AutoCAD转换图片时很不清楚,怎么办?

有的时候客户的电脑里并没有安装AUTOCAD软件,我们得把DWG文件转换成图片,但不清晰怎么办呢?

操作方法

  • 01

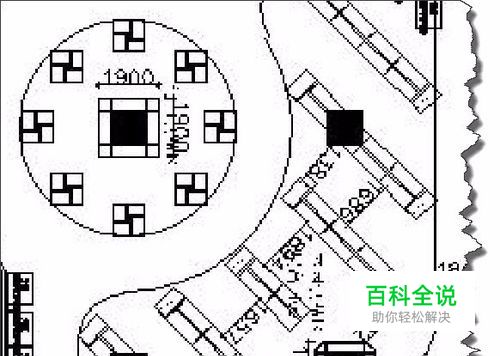

    如图所示,这是我转换一个的CAD文件,但你会发现上面的图像不清楚,而且纸也根本看不清楚怎么办呢?

  • 02

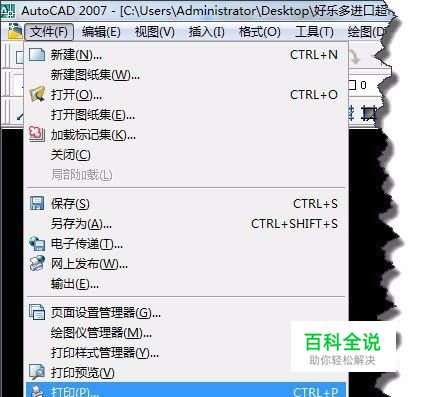

    在“文件”菜单中选择“打印”命令,快捷键“CTRL+P”

  • 03

    在“打印机”下选择“PublishToWeb JPG”

  • 04

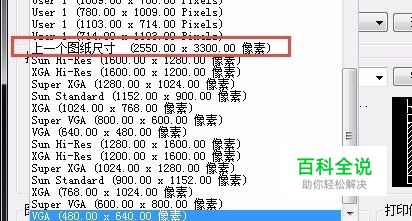

    你虚拟打印出的图片不清楚的原因就是分辨率太低的原因。在下方的“图纸尺寸”中选择较大分辨率的尺寸。

  • 05

    但有很多朋友没有较大的分辨率尺寸,或者即使用最大的像素打印出来的图片还是不清楚怎么办?如图所示点击“特性”按钮。

  • 06

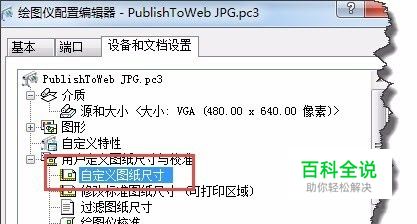

    在“绘图仪配置编辑器”窗口中,找到“自定义图纸尺寸”

  • 07

    如图所示,再点击下方的添加按钮。

  • 08

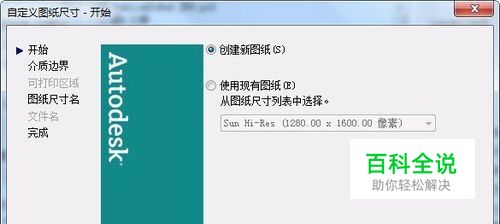

    在“自定义图纸尺寸”窗口中,点击“下一步”按钮。

  • 09

    在“宽度”和“高度”中输入更大数值,最后确定完成设置,这样的话,你就可以在虚拟打印图纸的,打印出更清晰的图片。
