DC电钻设计基础:[2]开关&马达

操作方法

  • 01

    开关(Switch)

  • 02

    DC电钻用的开关一般具有调速, 正反转接通. 断开电源等多种功能, 调速功能是一种无级调速, 我们可以通过按压开关掣在不同的位置获得不同的速度,  开关的调速功能主要是由FET来实现 , 在选用开关时必须注意FET的规格, 如果FET的规格不合适, 工具很容易失去调速功能 ; 正反转功能是由开关上的拔桿来实现, 而在主机上拔桿又是由F/R BUTTON来带动的 , 所以在设计新產品时 , 必须注意开关掣. F/R BUTTON, 机壳三者之间的装配关系. 它很容易被一些工程师在设计时忽略. 当开关上的拔桿处在中间位置时, 则开关处于断电状态. 此时, 开关掣不能被按压去下, 开关处於一种自锁状态. 不仅如此, 此时开关掣还必须能承受50LB的压力而不导通 .

  • 03

    马达(MOTOR) DC电钻所使用的是一种微型的单相串励电动机, 其特点是体积小, 转速高, 输出力矩大, 功耗小, 性能稳定.

  • 04

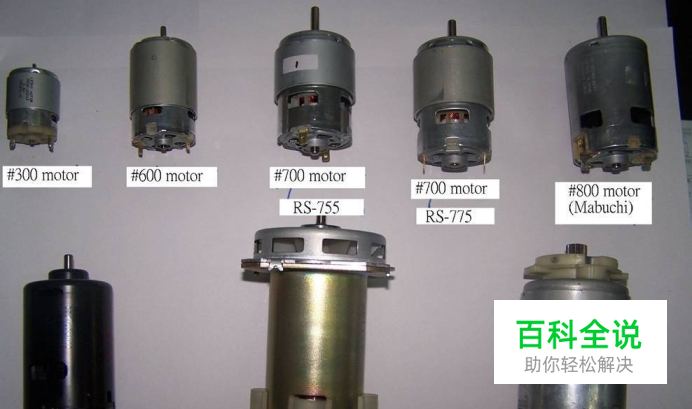

    DC 电钻马达根据马达的外型尺寸的大小来分, 主要有以下几种类型(见下图):a.#300系列:一般用於螺丝批 (screwdriver)b.#500 / #600系列:用于单速电钻和少部分双速电钻c.#700系列:用于普通双速电钻d.#800系列:用於专业电钻e.#900 / #1000系列:用於专业大功率电钻。

  • 05

    在选择马达时,主要是根据产品的使用要求及测试的寿命要求,还有产品的转速和输出的扭力来选择。专业电钻的使用寿命是最小150hrs,consumer grade drill则一般要求60~100hrs,OPP/DIY grade要求为20~40hrs左右。

  • 06

    Motror是电钻的心脏,如果马达的输出力不够,在做某些项目的测试,使用时,则马达的工作电流会很大,甚至被堵转,造成马达过热而烧坏。这主要是由于所选择的马达承载能力不够。一旦主机超负载运行,马达将达不到他应有的寿命设计要求。另外,对DC电钻来说,客户一般对主机的输出转速都有严格的要求。工程师需要根据客户要求的传动比和客户对主机输出转速的要求来计算出马达的转速要求。输出力矩和转速的要求将最终决定马达的性能和马达的曲线图。还有,个人认为,马达的选择也需要考虑价格和机壳设计的空间大小的影响,这样我们设计的产品才更具有竞争优势。
