cad怎么按比例打印

按比例打印可以保证打印的图纸与实际工程相符，在实际施工过程中可以直接用比例尺测量来得出需要数据，下面来看在cad中怎么按比例打印。

操作方法

  • 01

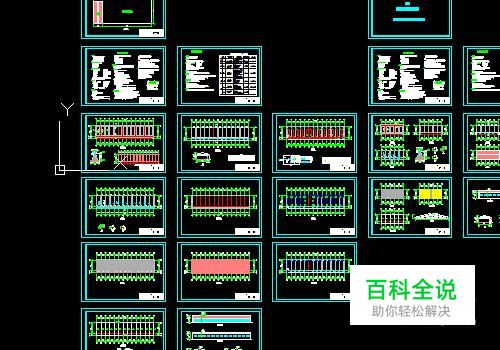

    我们在cad中打开一种工程施工图纸。

  • 02

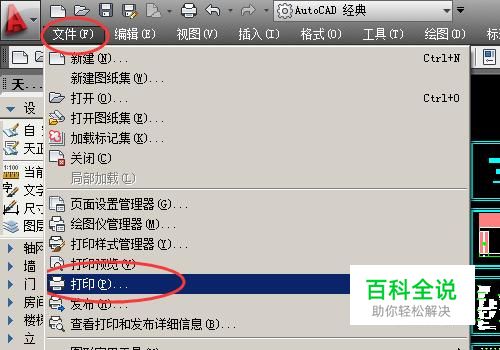

    点击文件选择打印，也可以直接按快捷Ctrl+P，调出打印页面。

  • 03

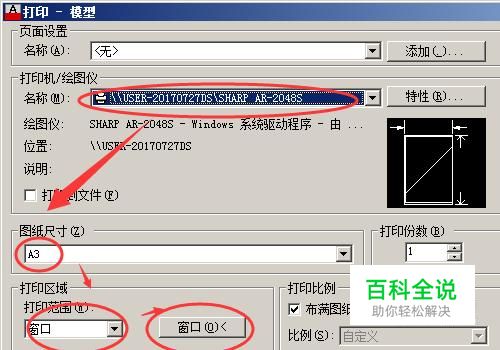

    在弹出的打印页面中我们依次设置打印机，选择打印的纸张，然后在打印区域下选择窗口；设置后点击右侧的窗口按钮，进入选择要打印的区域。

  • 04

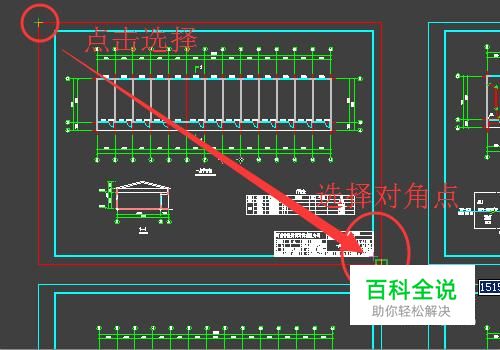

    在绘图空间中我面用框选选择我们要打印的窗口，首先点击窗口的一点，然后来点击对角点来确定。 一般情况下有图框的可以用图框的点击来确定。

  • 05

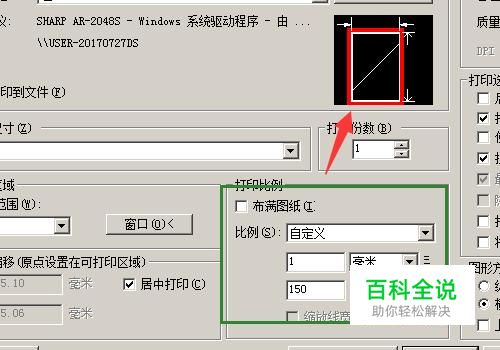

    设置后我们可以在打印比例上看到要打印的比例，该比例是对应你设置的图纸的大小的比例1:150表示在图纸中150打印到图纸上是1毫米的长度。 当图纸不够打时会在预览上出现红色的边框，表示我们选择的窗口已经超出了我们设置的纸张的范围（我们设置的是A3），我面可以调整比例或者更改纸张来实现。 当然我们也可以点击布满纸张，这样的话设置的比例将不是标准的比例了 。

  • 06

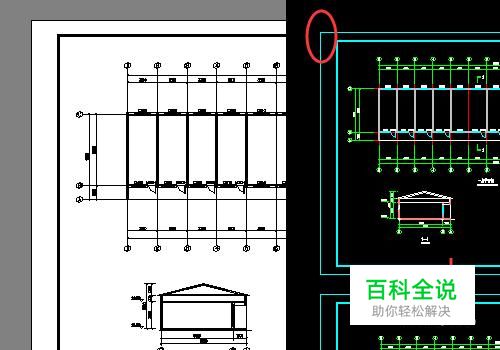

    我们点击预览后可以看到在打印的图纸的外侧的线框看不到，应为外侧的线框吃超出了图纸的范围。
