在Altium Designer中修改覆铜连线宽度

安装好Altium Design一台er的电脑

操作方法

  • 01

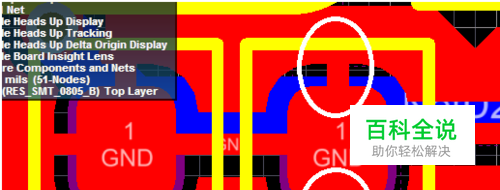

    默认状态下,可见通常铜与网络的连接比较细,这是用于屏蔽的方式,但是有时覆铜用于散热,需要加大连线,操作如下:

  • 02

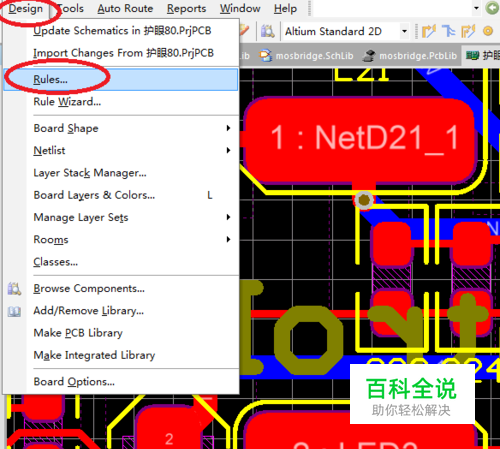

    工具栏点“设计”—>“规则”

  • 03

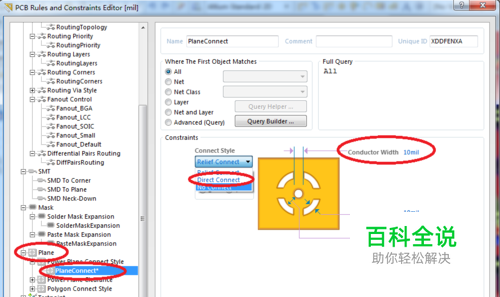

    在上图选项卡中,可以修改覆铜连线的宽度,也可以选择“直接连接”使得铜和网络节点完全相连。
