如何使用Mapinfo软件创建通信基站扇区图层

在移动通信设计中,为了直观表达覆盖区域及覆盖目标,往往我们需要制作基站的扇区图层,通过基站扇区覆盖范围了解周边无线传播环境、人口经济情况及地形地貌分布情况,也是通信规划设计中必须掌握的技能。今天给大家介绍的是如何使用Mapinfo软件创建通信基站扇区图层。

操作方法

  • 01

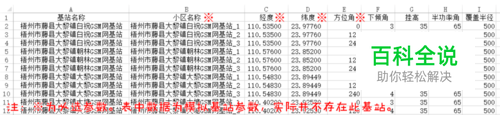

    步骤一 创建基站扇区图层的关键参数主要包括小区名称及其对应的经纬度和方位角等数据,方位角数据控制扇区的覆盖方向,波瓣角大小控制扇区水平伸张范围,覆盖半径数据控制扇区的覆盖距离。具体格式如下所示:

  • 02

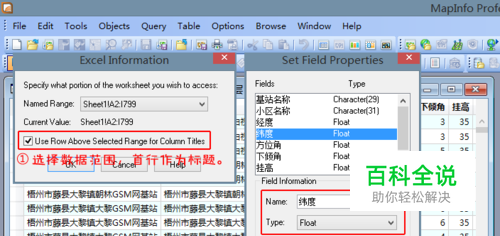

    步骤二 使用Mapinfo打开基站扇区数据信息表,选择数据导入范围并设置数据格式,打开数据表。如下图所示:

  • 03

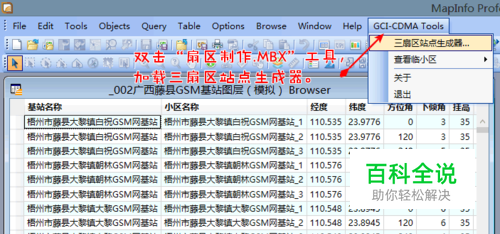

    步骤三 这里介绍通过使用Mapinfo插件“GCI-CDMA Tools(三扇区站点生成器)”来制作扇区图。一般通过双击“扇区制作.MBX”文件直接打开插件工具,即可加载三扇区站点生成器的了。双击打开后,插件将显示在软件菜单栏的末尾处,如图所示:

  • 04

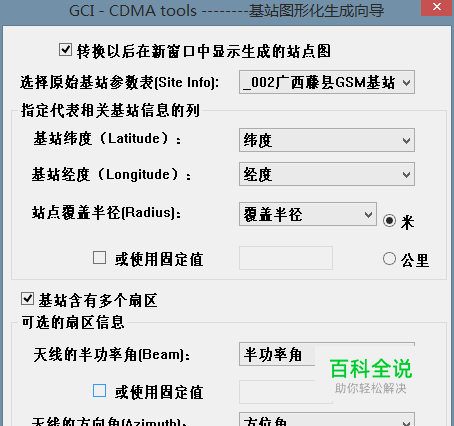

    步骤四 通过GCI-CDMA Tools中的基站图形化生成向导,设置好基站的经纬度、覆盖半径、天线波瓣角及方位角等数据即可生成扇区图层的了。基站覆盖半径和天线的半功率角等信息可以在EXCEL数据中设置不同值,也可在该界面中设置统一的值,G网的覆盖半径一般在0.8km—2.0km内,天线波瓣角一般设置为65°。注意:在此界面中基站经纬度的顺序是纬度在前,经度在后的,别选错了哦。

  • 05

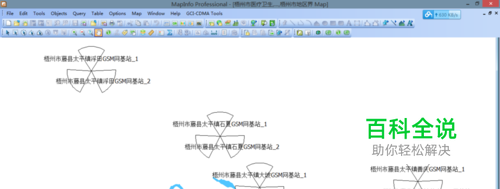

    步骤五 点击确定后,默认转换以后在新窗口中显示生成的站点图的,因而,保持为新的文件名后打开即可实现基站扇区图的功能。如图所示:
