solidworks教程：轴类零件导角及绘制键槽
介绍轴类零件导角及绘制键槽的方法
操作方法
- 01

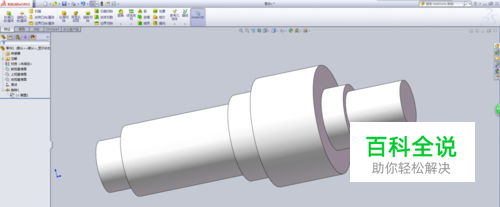

打开轴类零件（我的上篇经验专门讲了轴的绘制方法，这就是那次绘制的轴，需要的朋友可以关注后看我那篇经验）
- 02

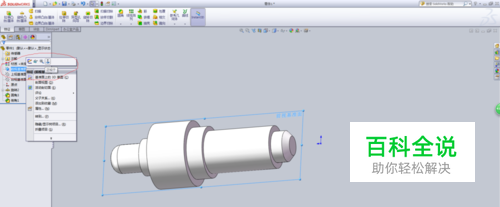

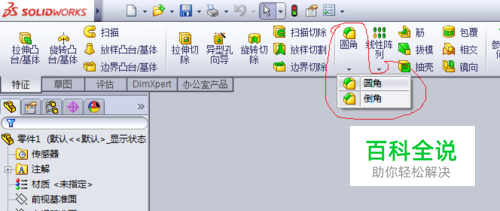

选择特征工具栏，点击圆角命令下面的箭头会出现圆角和倒角两个命令。
- 03

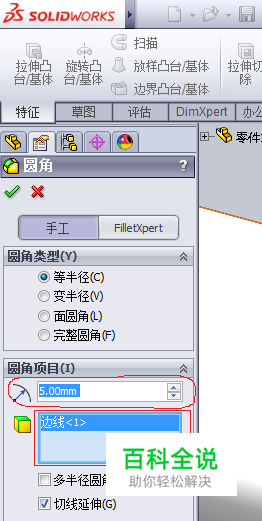

我们先点击圆角命令，弹出圆角属性对话框。在圆形框里输入半径值，选正矩形框，点击零件选择要圆角的边线。这里我们为了看出效果半径选大点，选择5。
- 04

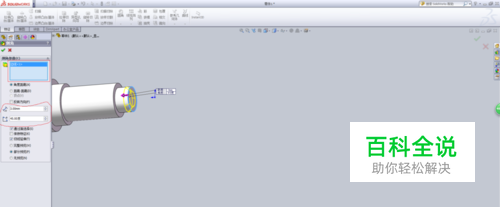

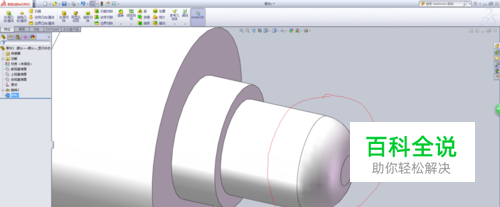

下面我们点击倒角命令，弹出倒角属性对话框。在圆形框里输入距离和角度，选正矩形框，点击零件选择要倒角的边线。这里我们为了看出效果距离选大点，选择3。
- 05

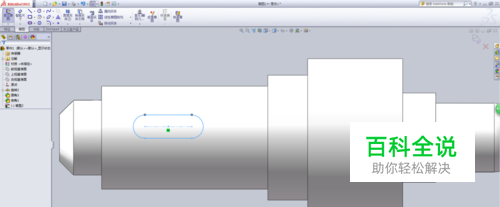

选择前视基准面并点击正视于，选择直槽口命令，在草图上画出直槽口，定义槽口宽度为5，长度为10
- 06

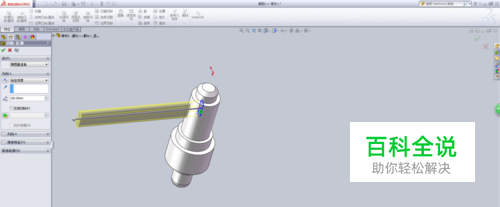

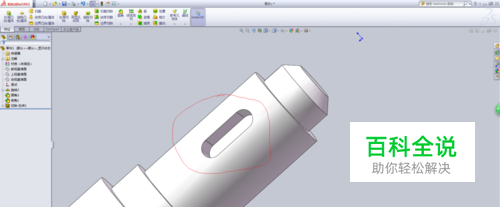

点击“拉伸切除”命令，在其属性框深度里输入100。点击确认生产键槽。
