为什么AutoCAD有图层删不掉,如何清理顽固图层?
相信不少工程师有过这种困惑，CAD图中明明有些图层肯定是空的，但就是purge（清理命令）的时候清理不掉、甚至根本不会有该图层的选项，非常困惑！
深度CAD小编把这种图层称为“顽固图层”，其实对付“顽固图层”的办法非常简单，AutoCAD自己就提供了一个非常好用强大的[laydel]命令。本讲述这个命令的用法，同时也演示了如何使用另一个好用的[laywalk]命令，可以用来检查图中图层的错漏等等，非常方便实用!
操作方法
- 01

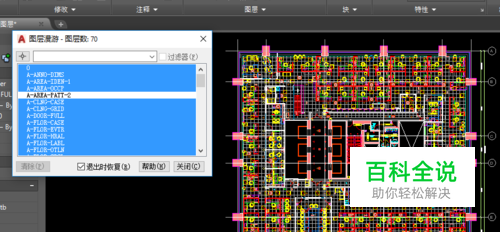

先看一下[laywalk]命令，此命令非常方便有用，特别是您单位或者您的客户对图层的要求比较严格和规范的情况下。使用前最好调整所需视图,如果需要全图检查图层的情况，最好把视图放缩到最大: zoom e. 执行这个命令，会弹出一个对话框，上面列出了所有当前图层：
- 02

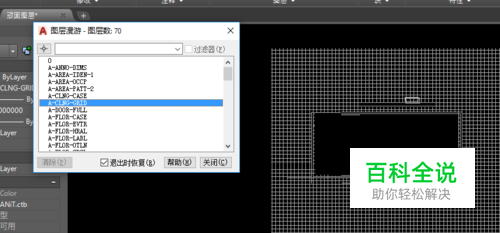

单击每个图层，会将其他所有图层关闭，只显示当前图层的所有实体。 这样我们可以很方便知道哪些图层上有多余实体，哪些图层上实体是错的：
- 03

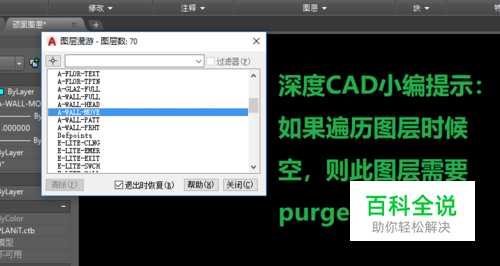

如果看到有些图层是空白的，表示该层没有任何实体，通常这种情况需要purge清理；但对于例如本图这个“A-WALL-MOVE”图层，会发现purge之后并没有清掉，这就是所谓的“顽固图层”，事实上根本AutoCAD没有给出有这个选项。
- 04

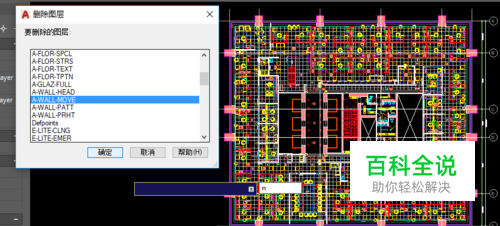

对于这种用purge清理不掉的图层，深度CAD小编觉得最好的办法就是使用[laydel]图层删除命令：执行laydel，可以选择某个实体，也可以输入“N”，此时弹出一个对话框，上面列出了所有当前图层：
- 05

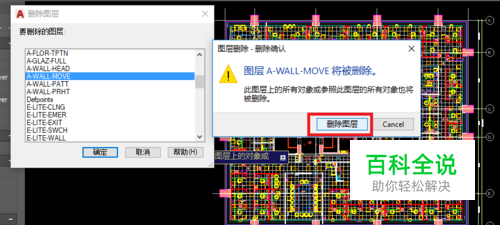

选中该图层然后点确定，再在弹出的确认对话框按确定，就可以删除掉这个顽固图层了。
