CAD中如何绘制“盘类零件”
在生活中我们会常看到很多盘类零件，尤其是在汽修和土建安装中，那么现在就跟随小编一起看看如何在CAD中绘制“盘类零件”吧。
操作方法
- 01

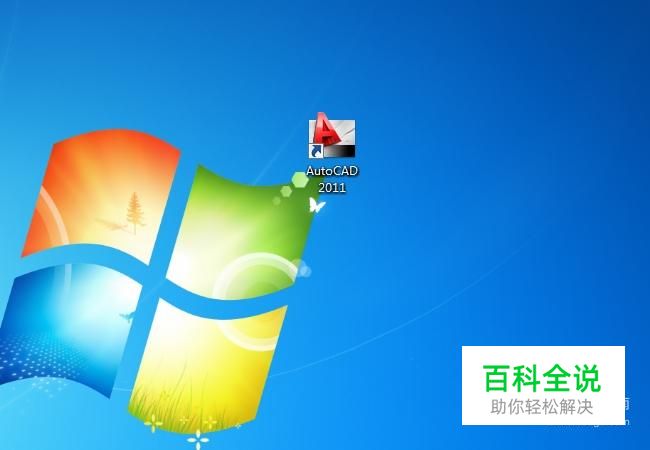

双击运行CAD2011。
- 02

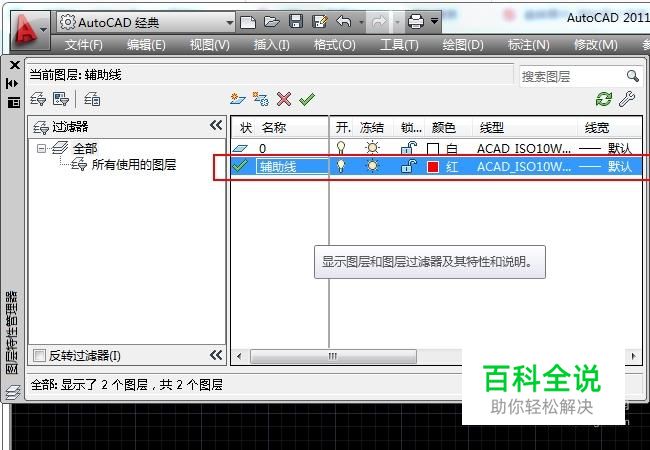

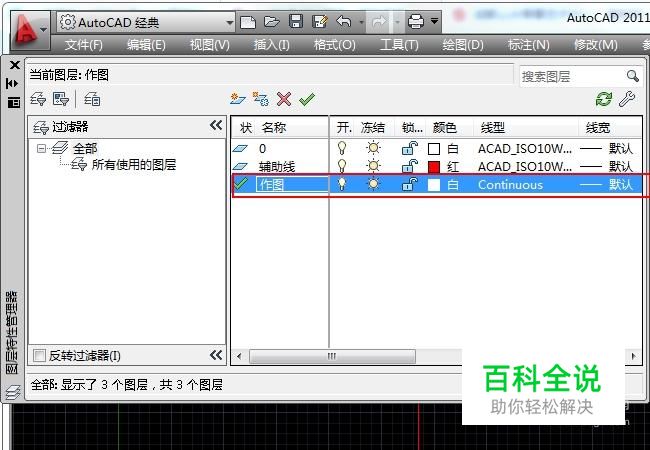

单击“图层管理器”，新建图层并命名为“辅助线”，将线型改为“ACADISO10W100”置为当前层并关闭“图层管理器”。
- 03

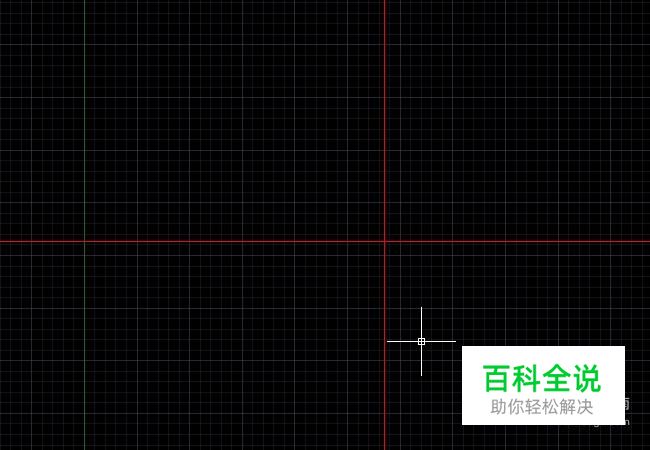

在命令栏输入“xl”按下空格键，在输入“H”按下空格键，在界面画出水平线，在输入“xl”按下空格键再输入“v”按下空格键，在指定水平线上的一点为“通过点”，画出如图所示的竖直线。
- 04
打开“图层管理器”新建图层“作图”将颜色改为“白色”，线型保持默认，置为当前层，关闭“图层管理器”。
- 05

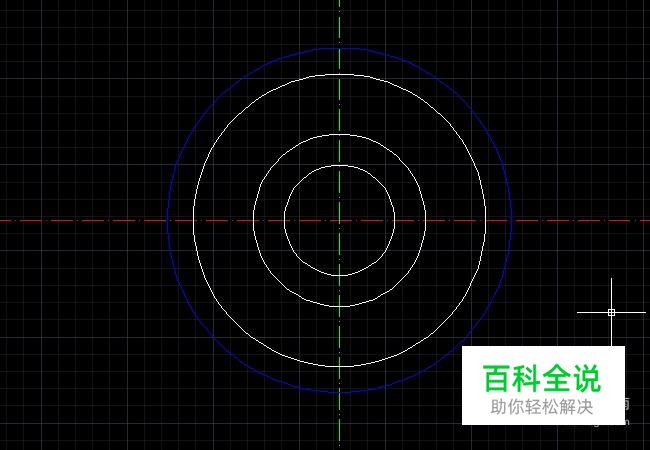

在命令栏输入“c”按下空格键，在以辅助线的交点为圆心绘制半径为50、32、85、100的同心圆。
- 06

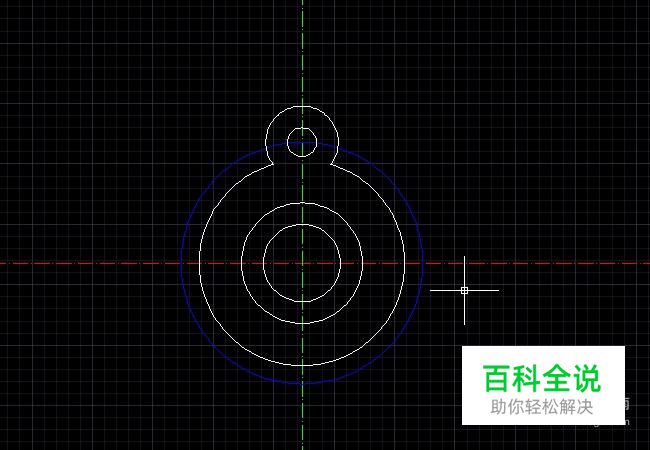

在命令栏输入“c”，按下空格键，以绿色辅助线和蓝色圆相交点为圆心绘制半径为30和12的同心圆。
- 07
在命令栏输入“tr”，按下空格键，修剪多余线段，如图所示。
- 08

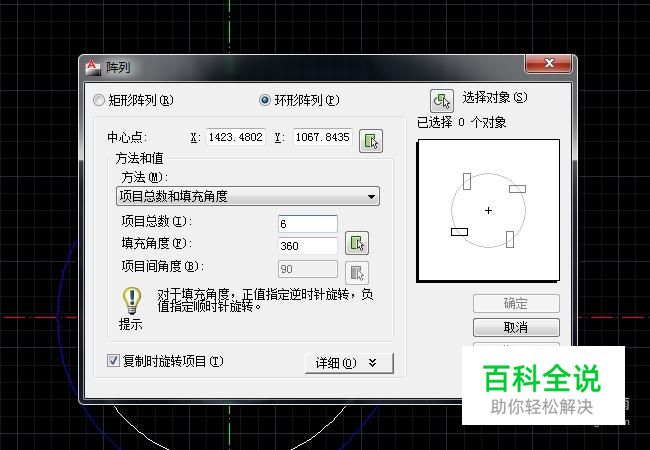

在命令栏输入“ar”按下空格键，在弹出的窗口选择“环形阵列”，项目总数改为“6”，填充角度改为“360”，点击“拾取中心点”以红色和绿色辅助线相交点为拾取点，在选择图中黄色部分为“阵列对象”，（阵列完成后如图所示）。
- 09
在命令栏输入“tr”，按下空格键，修剪多余线段，然后在删除多余线段，将图形线条改为自己需要的颜色。
- 10

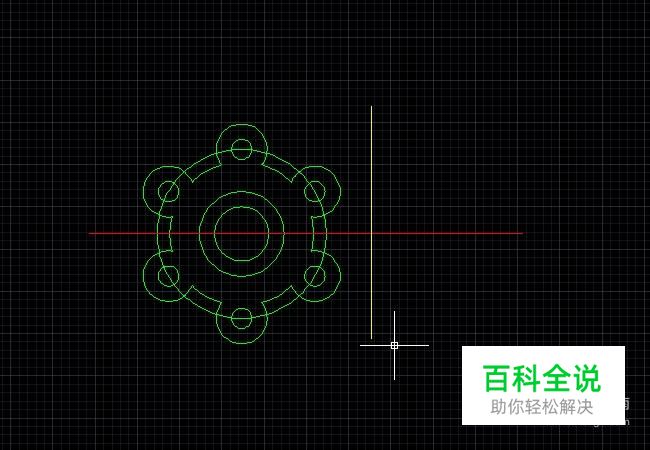

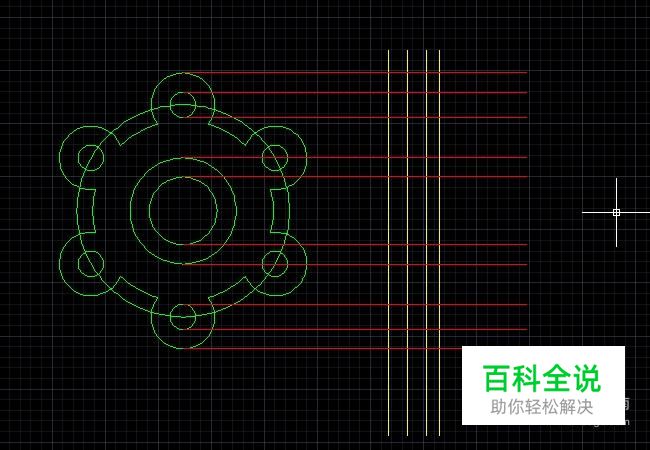

在命令栏输入“o”，将竖直辅助线向（黄色线段），向左偏移18个单位，在向右偏移18、30个单位，偏移后如图所示。
- 11
在命令输入“l”结合捕捉功能以圆的象限点为起点，绘制如图所示线段。
- 12

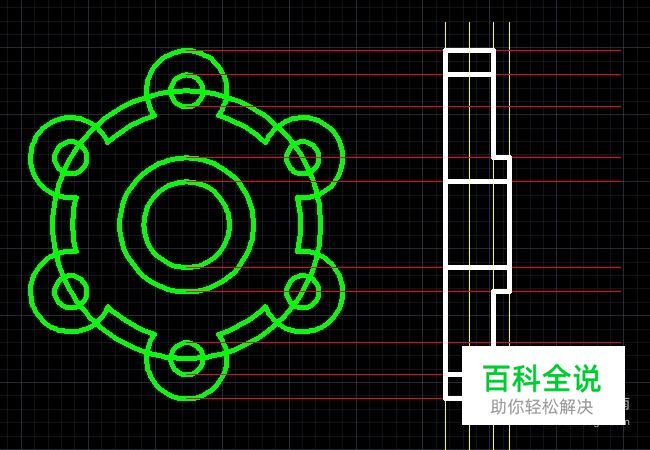

将“作图层”置为当前层，使用直线命令l绘制如图所示的轮廓（小编这里不再累述直线命令的使用），小编为方便大家学习将线条宽度改为了0.5mm，实际绘制中可以自行考虑。在使用tr修剪命令修剪多余的线段并删除多余辅助线，如下图所示。
- 13

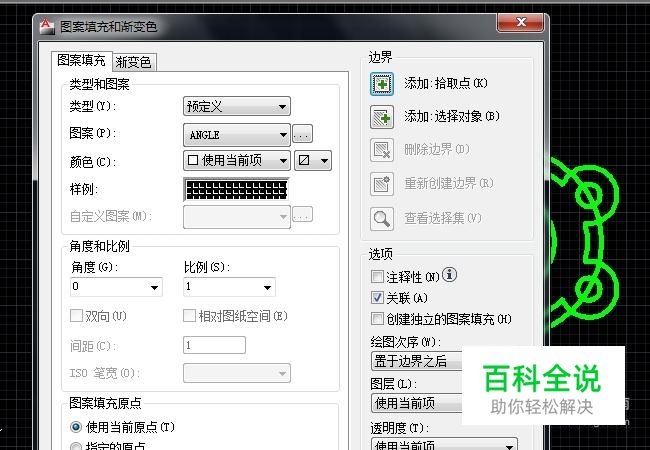

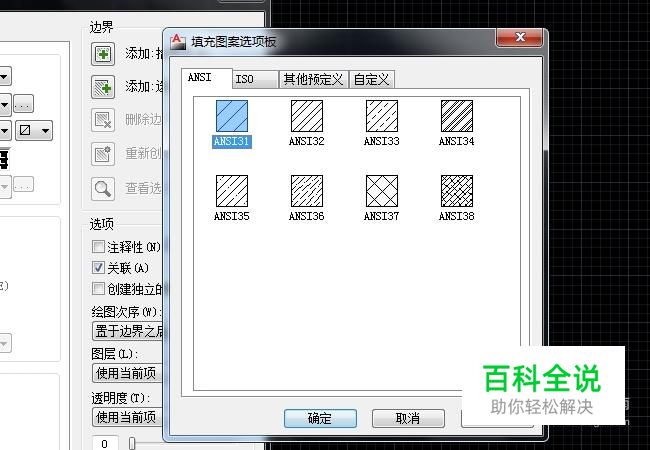

在命令栏输入“h”，按下空格键(对所绘制的剖面进行填充)，点击“样例”，选择“ANSI”然后选择“ANSI31”,“角度”改为“0”，“比例”改为“2”，点击“添加拾取点”，然后点击确认，这样就完成了对剖面图的填充。
- 14

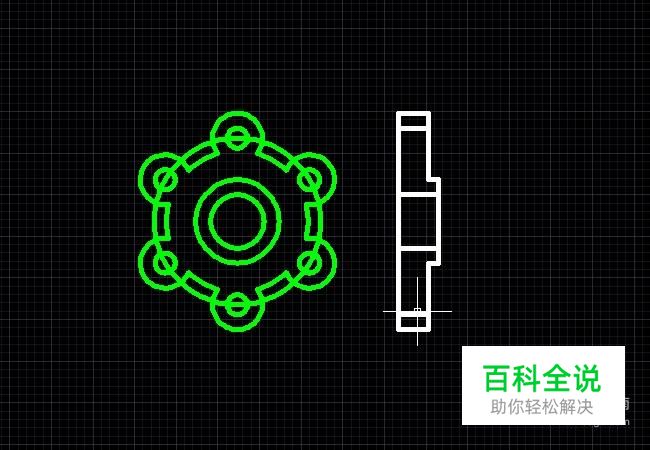

通过以上步骤就完成了“盘类零件”的绘制，怎么样小伙伴们是不是很简单呢？
