湘源控规CAD——地形分析的方法有哪些
湘源控规CAD是CAD的一个插件，广泛应用于城市规划的总体规划和控制性详细规划中，可以大大提高制图效率。那么在地形分析方面有哪些优势呢？看下面的介绍吧
操作方法
- 01
“三角剖分” 功能：根据高程点，生成最小三角形，建立三角网模型。 菜单：“地形”→“地表分析”→“三角剖分”。
- 02
“等高线图” 功能：根据已生成的三角网，生成等高线。 菜单：“地形”→“地表分析”→“等高线图”。
- 03

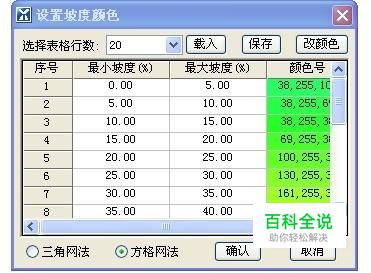

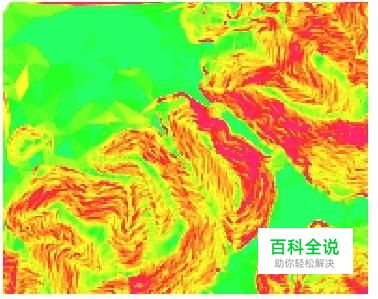

“坡度分析” 功能：根据现状高程点或等高线，按坡度范围对地形进行填充， 生成坡度分析图。 菜单：“地形”→“地表分析”→“坡度分析”。
- 04
“高程分析” 功能：根据现状高程点，按高程范围对地形进行填充， 生成高程分析图。 菜单：“地形”→“地表分析”→“高程分析”。
- 05

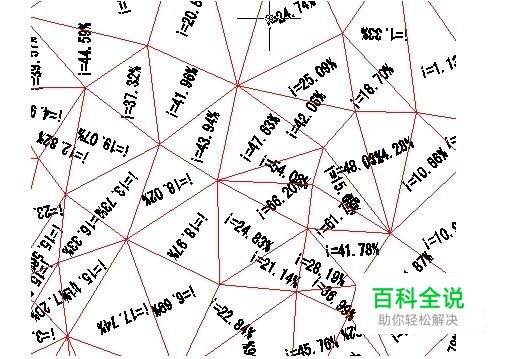

“坡度标注” 功能：标注三角网内坡度值。 菜单：“地形”→“地表分析”→“坡度标注”。
- 06

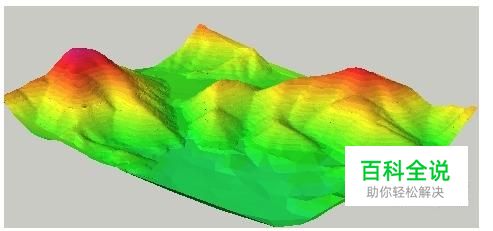

“方格模型” 功能：绘制方格网地表模型。 菜单：“地形”→“三维模型”→“方格模型”。
- 07
“改纵向比” 功能：修改地表模型的纵向比例。 菜单：“地形”→“三维模型”→“改纵向比”。
