cad如何画引线箭头（cad引线怎么设置箭头）

cad怎么画箭头指引线？在cad的平面设计的图纸当中，各种各样的线构成了工程当中的每一个模型，每一个对象，cad的箭头指引线由箭头还有引线这两个部分组合，作为用箭头的引线做为标注的一部分，主要起到指示作用，可以帮助我们更好的标注设计重要位置，这个箭头指引线对于比较精细的模型当中使用还是相当广泛的，下面就是小编推荐的两款实用性工具绘制教程，感兴趣的小伙伴们不妨来看看吧！

工具一：风云CAD编辑器

第一步，在电脑浏览器中找到风云CAD编辑器的官网，输入“风云CAD编辑器”就可以找到了，双击在桌面的快捷方式直接打开，第一次安装打开需要一段时间创建cad环境，新建cad空白文件，如图所示；

第二步，在最上面的菜单栏目中找到【编辑器】的分类中找到【绘制】这个功能栏目中，点亮【指引线】的图标，如图所示；

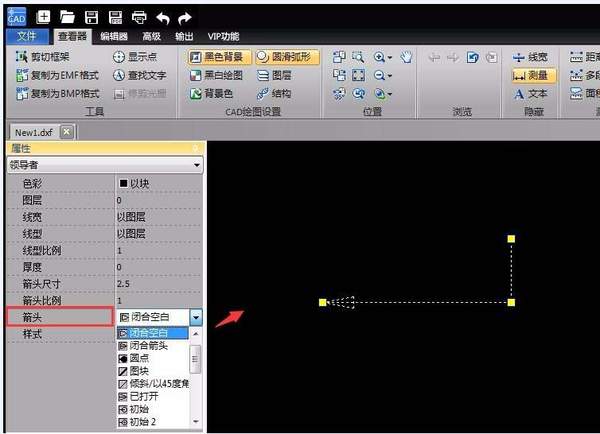

第三步，鼠标左键点击编辑界面确定指引线的第一个点，拖动鼠标再次点击确定终点，这样一来一段指引线就可以完成了，用户可以根据需求在此基础上继续绘制，如果不用了直接点击点灭【指引线】的图标，不满意的情况下还可以在左侧的属性栏目中修改箭头的相关样式，这样一来cad的箭头指引线就好了。

工具二：Auto Cad

第一步，在电脑的桌面直接打开Auto Cad，在cad文件的编辑界面的最下方的命令栏中输入命令le，按空格键确定命令，再次输入s命令，按空格键确定；

第二步，确定设置命令s后，进入【引线设置】的对话框里面，用户可以根据自己的模型条件需求完成相关数据的设置，如图所示；

最后，设置好引线后，返回cad图纸的编辑绘制页面，鼠标左键点击确定第一个点，拖动鼠标就可以轻松完成箭头指引线的绘制了。
