LabVIEW-事件结构【百科全说】

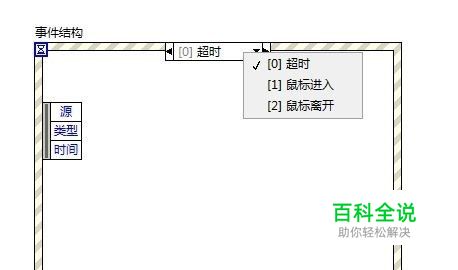

以图形化方式响应和处理用户的操作，与Windows操作系统的事件处理方式基本一致；1)等待事件发生，并执行相应条件分支，处理该事件；2）事件结构包括一个或多个子程序框图或事件分支，结构处理事件时，仅有一个子程序框图或分支在执行；3）等待事件通知期间，事件结构会运行默认的超时分支，连线事件结构边框左上角的“超时”接线端，指定事件结构等待事件发生的时间，以毫秒为单位。默认值为-1，表示永不超时。

事件结构

01

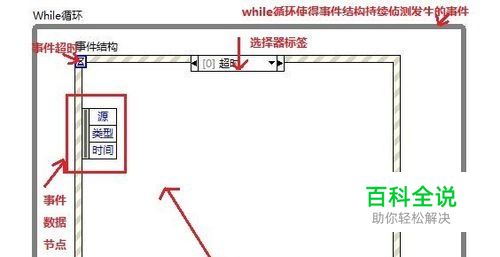

事件结构的组成：1）上边框中间是事件选择标签，用于标识当前显示的子框图（第0个）所处理的事件源；2）事件数据节点，为子框图提供所处理事件的相关数据；3）事件超时端子，隶属于整个事件结构，用于为超时事件提供超时时间参数。

添加事件

01

打开LabVIEW，新建VI，利用事件结构实现如下功能：单击布尔按钮，触发弹出对话框，超时每个1000ms触发一个0~1随机数；
02

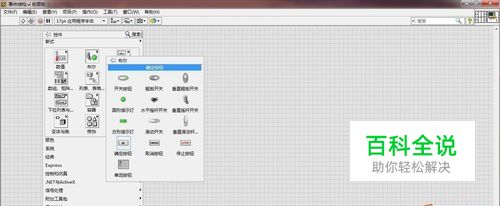

前面板添加一个布尔按钮；
03

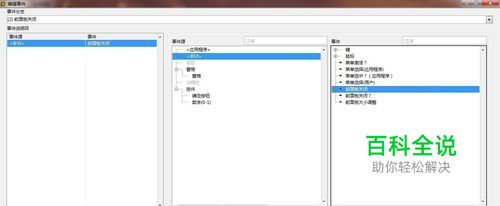

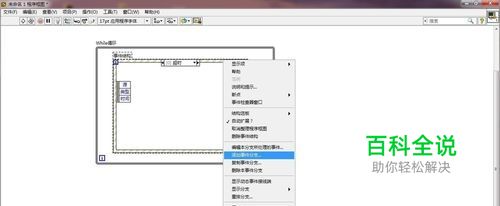

选中事件结构，右击-选择添加事件分支（可以删除事件分支，复制事件分支，以及编辑分支等操作），将弹出编辑事件对话框；
04

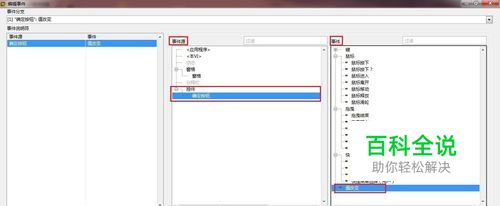

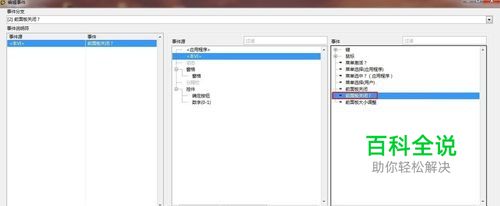

选择正确的事件源和事件动作类型，点击确定；
05

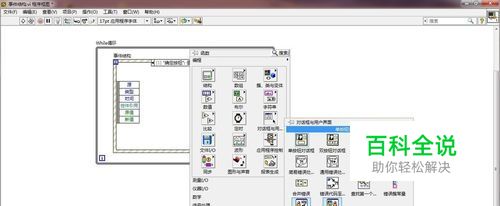

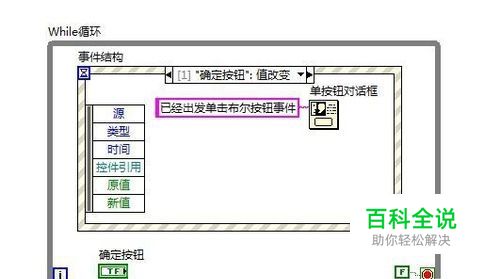

在该事件分支中添加“单按钮对话框”；
06

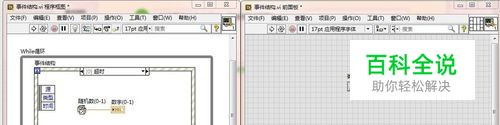

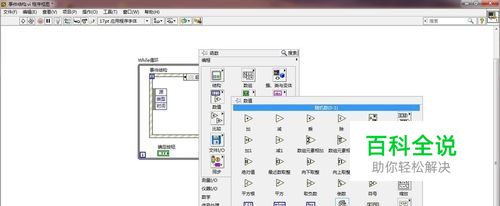

在超时分支里面添加随机数，并添加数值显示控件；
07

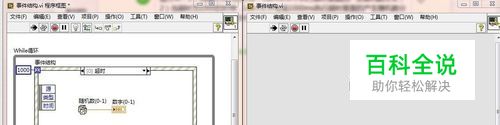

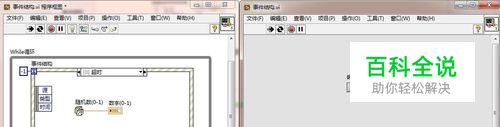

运行VI：1）当超时为-1的时候，LabVIEW不执行超时里面的产生随机数分支；2）当超时为1000的时候，LabVIEW每隔1000ms执行超时里面的产生随机数分支；
08

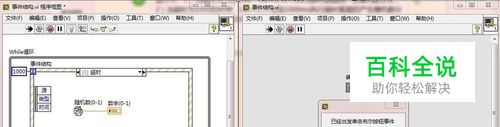

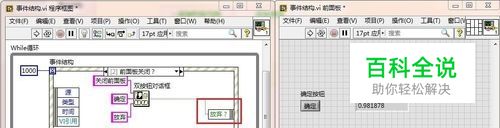

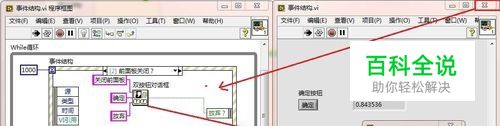

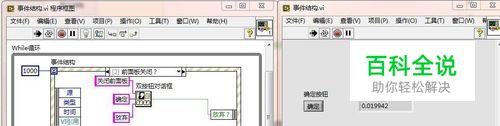

3）当点击“确定按钮”的时候，将触发弹出“单按钮对话框”，如果我们不点击弹出的对话框上面的确定按钮，此时候的超时分支将处于等待状态；4)当我们点击弹出的对话框上的确定按钮后，超时分支继续执行产生随机数；
09

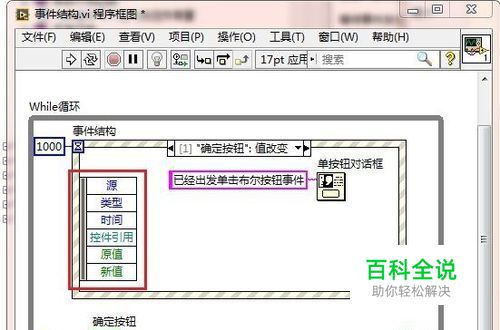

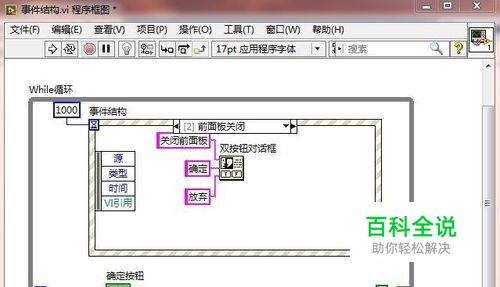

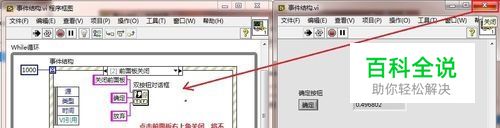

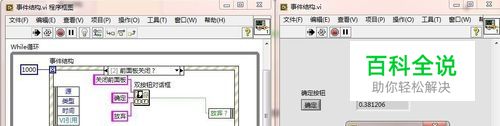

同时事件分支还可以记录发生事件时候的：事件源，事件类型，时间，控件引用，新值和旧值；对于不同的事件，所能够获取的资源不完全一样；
