如何在理正工程勘察CAD9.0中生成柱状图
今天简单介绍下如何利用理正工程勘察CAD9.0中制作柱状图
操作方法
- 01

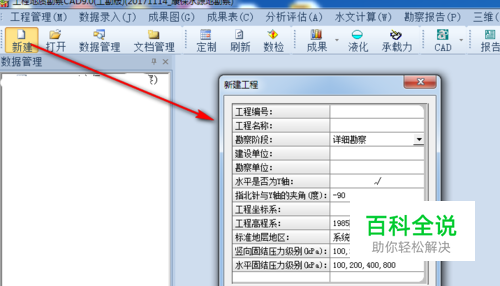

打开理正工程勘察CAD9.0，点击菜单中“新建”图标，弹出新建工程对话框。 在对话框中输入相关工程信息，并设置平面图标坐标系等。
- 02
确定后双击数据管理框中“勘探点表”，在右侧勘探表中依次添加钻孔。
- 03
钻孔数据添加完成后，点击菜单中“数检”，弹出数检与计算对话框。
- 04

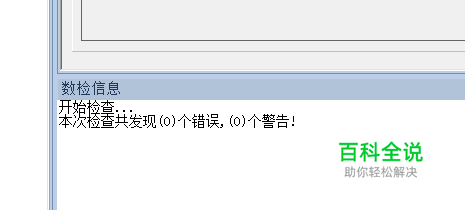

数检完成后，提示无错误可以开始生成柱状图。
- 05

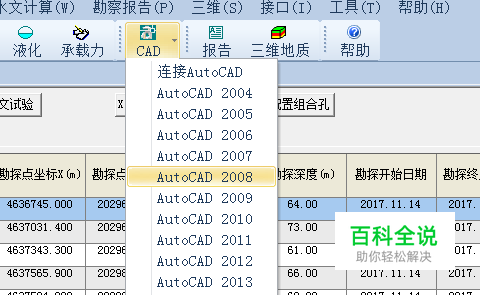

点击菜单“CAD”，弹出下拉菜单选择“CAD2008”，进入CAD2008中。
- 06

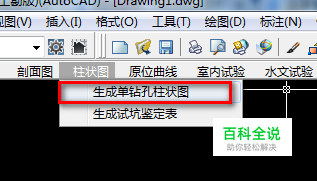

在cad2008中选择勘察CAD菜单中“柱状图”，点击“生成单孔柱状图”。
- 07

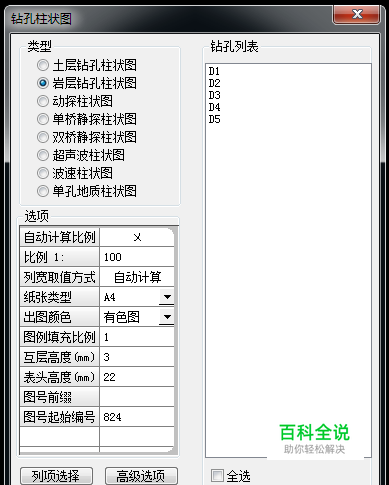

弹出钻孔柱状图设置对话框。 类型：岩层钻孔柱状图 选项：纸张选择A4，出图颜色：有色图纸，自动计算比例选择×，在比例中输入100，其他默认。
- 08

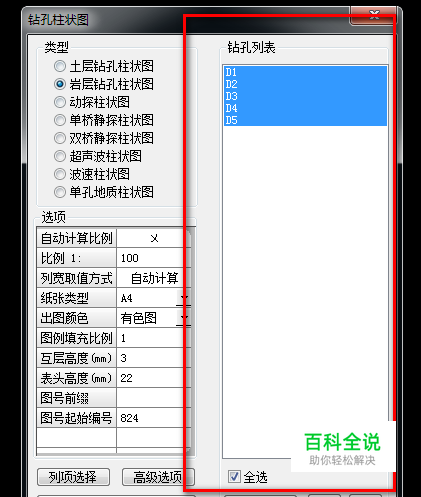

在钻孔列表中点击钻孔号则为选中要出的钻孔柱状图，如果全部出，则在下方“全选”出打钩。
- 09
单击确定后，在空白处点击，开始生成柱状图。
