CAD用自己设计的图形模块在圆上等数分布

如何用CAD把自己设计的图形模块在圆上等数分布。

操作方法

  • 01

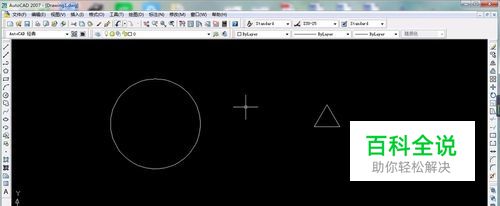

    画出圆和自己设计的图形，图中设计三角形为例。

  • 02

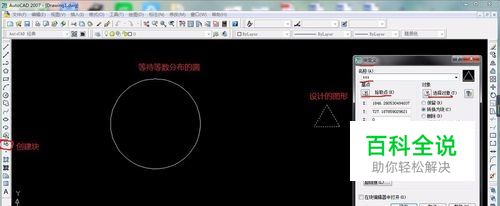

    单击左边工具栏的“创建块”工具，出现块定义对话框，拾取点为三角形中心，选择对象为三角形，块名字设为sss，单击确定块就建好了。

  • 03

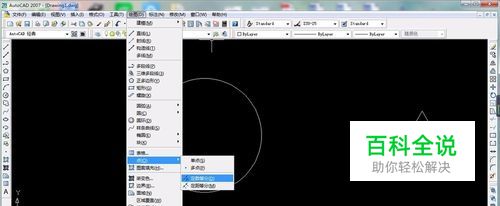

    然后“绘图”→“点”→“定数等分”，然后选择圆，接着右键单击出现菜单选择“块”。

  • 04

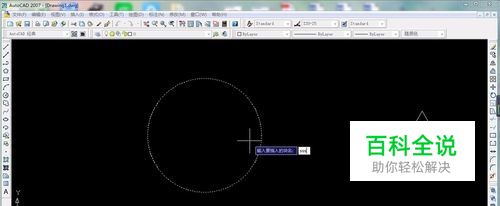

    出现“输入要插入的块名”在这里输入刚刚命名的sss，回车确定；出现“是否对齐块和对象？”选择Y，回车确定。

  • 05

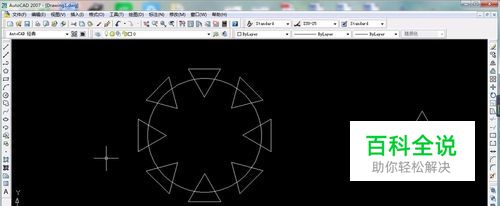

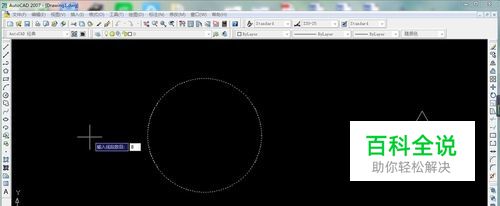

    最后是“输入段数数目”，这个是要设置在圆上等数分布设计图形的个数，这里设置为8，回车确定。即可出现设计的八个三角形在圆上等数分布。
