西门子PLC实现modbusTCP通讯
西门子S7200，S7300,S7400系列PLC，通过简单的转换，支持modbusTCP通讯，不要在PLC里面编程。
此视频是作者提供的第三方视频，如无法播放请至原网站观看视频
操作方法
- 01
将通讯模块接入PLC的通讯口，扩展的网口连接modbusTCP客户端（PC或者DCS）。
- 02

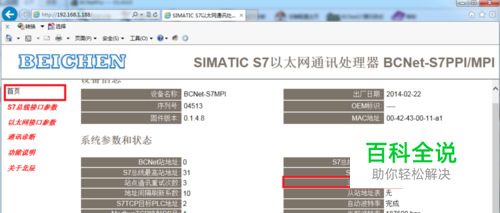

1、 通过IE浏览器查看BCNet模块的参数 在IE浏览器中，如果BCNet模块当前的IP地址，出厂默认IP为：192.168.1.188； S7200，S7300 、S7400 PLC在主站地址表里面查看PLC的站地址，作为modbusTCP的Device ID； （本图PLC站地址为：2）
- 03

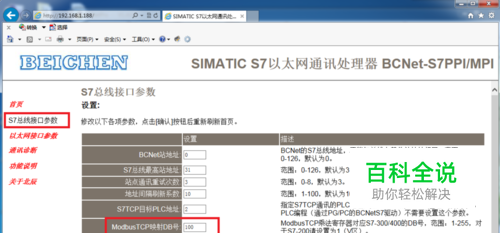

1、 设置参数modbusTCP映射DB块号 在“S7总线接口参数”里面设置“modbusTCP映射DB块号”和西门子PLC中存放数据地址的DB块号一致，比如：DB100； DB块的数据对应modbusTCP的4××××，比如：DB100.DBW0对应40001；
- 04

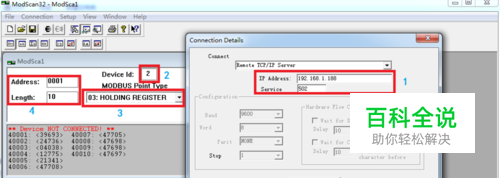

1、 设置modbusTCP客户端 [IP 地址]，modbusTCP的IP地址为BCNet模块的IP地址； [端口号]，502； [Device ID]，为PLC站地址，参考说明第1条； [地址区域]，功能码3（FC3）对应4××××地址； [起始地址]，数据的起始地址，最新为0001； [数据长度]，数据长度不要超出DB块里面数据的总长度；
- 05

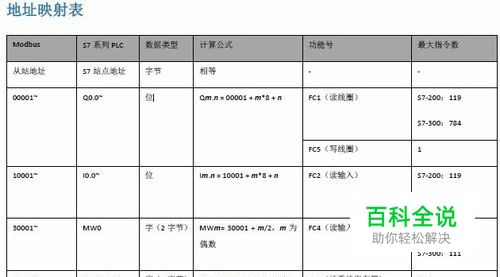

其他区域数据参考地址映射表
