CAD的线型有什么作用？CAD线型如何加载？【百科全说】

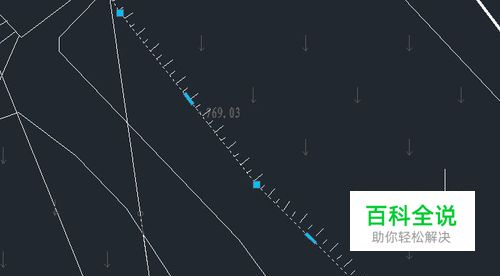

在CAD图纸中，有时会通过线型来区分线的作用，比如用虚线、点划线表示一些辅助性的线，在一些专业性图纸中，还会通过在线上加入一些文字表示线缆或管道，在地形图中还会用不同的线性来表示不同的材质或地形，例如河岸、陡坎等，如下图所示。

了解线型定义

01

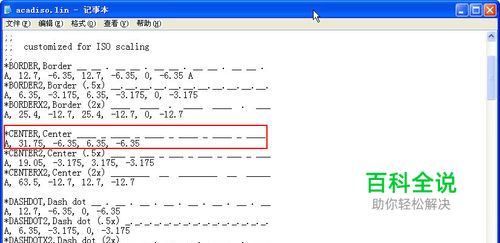

这些线由一些重复的单元构成，为了更容易表现这些线型，CAD定义一种文件：线型文件（*.lin）。有了线型文件，我们就不需要去绘制和阵列线型单元了，只需绘制正常的直线、圆、弧等图形，然后从线型文件中加载并选择合适的线型就可以了。线型文件一个纯文本文件，用记事本就可以打开。
02

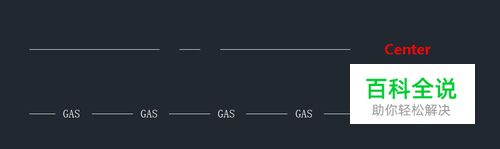

在线型文件里定义了线型每个单元的形状，每种线型定义并不复杂，正数表示实线的长度，负数表示空格的宽度，0表示点，复杂线型中会加入由形文件或文字样式定义的字符或符号形，文字或符号的尺寸、角度可以用参数控制。下面是几种线型的定义： CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____A,1.25,-0.25,0.25,-0.25*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS----GAS---A,0.5,-0.2,["GAS",STANDARD,S=0.1,U=0.0,X=-0.1,Y=-0.05],-0.25*HOT_WATER_SUPPLY,Hot water supply ---- HW ---- HW ---- HW ---- HW ---- HWA,12.7,-5.08,["HW",STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27],-5.08*SCARPLINE1,Scarp line(up)_|__|__|__|__|__|__|__|__|__|__|__|__|__|__|__|__|A,2,[8,AAA.SHX,Y=1],0.00000000001 用这些线型绘制出来的效果如下图所示。
03

CENTER是普通的线型，他的定义是有简单的数字构成，正数表示实线长度，负数表示空格长度，0表示点。 GAS_LINE和HOT_WATER_SUPPLY的区别就是中间加入了文字，文字的定义包括字符，文字样式，缩放比例，X\Y轴向的偏移等参数。除了可以在线型上写字母外，还可以插入型文件*.shx中的符号，例如： *ZIGZAG,Zig zag /\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/A,0.00254,-5.08,[ZIG,ltypeshp.shx,x=-5.08,s=5.08],-10.16,[ZIG,ltypeshp.shx,r=180,x=5.08,s=5.08],-5.08 线型的效果如下图所示。
04

对于大多数设计人员来说，我们找到合适的线型文件，加载进来使用就好了。了解线型的定义有利于我们理解遇到的一些问题，例如为什么虚线显示为实线？为什么线型中会显示问号，线型中的符号为什么显示不出来。

线型如何加载？

01

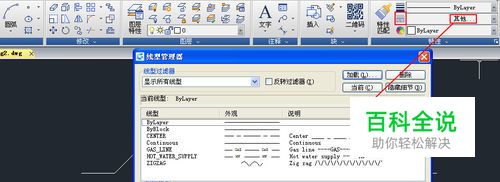

虽然CAD提供的线型文件里包含几十种常用线型，但新建文件时默认只有实线（Continues），如果要用其他线型，需要先加载，我们可以直接加载CAD软件自带的线型文件中的线型，也可以浏览并加载其他线型文件（*.lin）中所包含的线型。线型的加载方法很简单，基本操作如下：在菜单中单击【格式】>【线型】菜单项(或命令行中输入"Linetype"或在线型下拉列表中选择“其他”)打开【线型管理器】对话框，如下图所示。
02

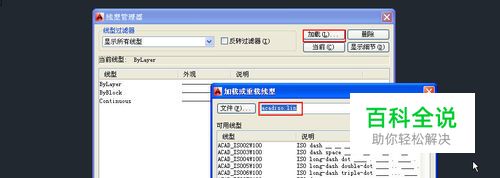

在对话框中点“加载”按钮，会列出CAD自带线型文件中所包含的线型，如下图所示。
03

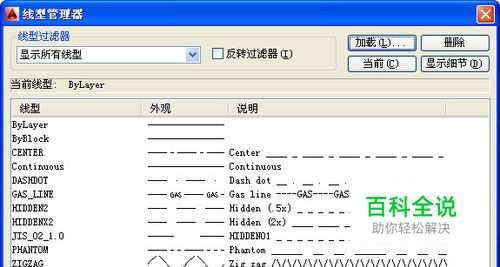

如果你选择的是公制模板，也就是测量单位MEASUREMENT设置为1时，会默认加载acadiso.lin，如果是英制测量单位（MEASUREMENT设置为0），会默认加载英制的线型文件acad.lin。如果需要加载其他线型中的线型，只需单击“文件”按钮，浏览并打开其他线型文件即可。在线型列表中选择需要加载的线型，按住CTRL键或SHIFT键可以一次选择多种线型，选择好线型后，点“确定”按钮就可以将线型加载到线型列表中，如下图所示。
04

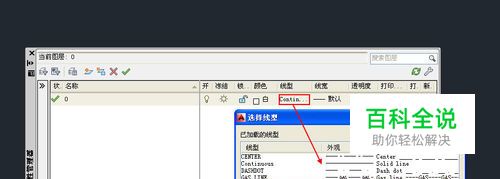

加载好线型后，可以先画线，然后在线型列表中选择需要的线型，也可以事先设置好线型，再绘制图形。如果对图层进行了合理的规划，相同图层的图形使用相同线型的话，可以直接到图层管理器中给图层设置好线型，然后所有图层的线型设置成BYLAYER就可以了。在图层管理器中可以直接选择已加载好的线型，也可以直接加载其他线型，如下图所示。

小结

01

线型的加载很简单，但要用好线型并不是那么容易，在实际使用线型过程中会遇到很多问题，具体问题的原因和解决方法将在其他经验中再给大家介绍。
