广联达如何分割定位图纸?
1.关键字:
分割定位图纸|图纸管理|定位图纸|分割图纸
2.问题描述:
如何操作分割定位图纸?
解决方案:
- 01

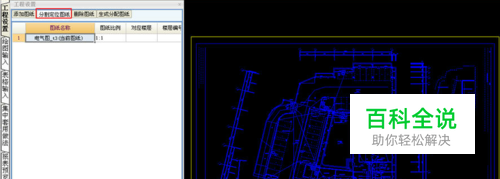

步骤一:触发分割定位图纸按钮,先选择定位点,右键,然后框选需要分割的图纸,如下图所示;
- 02

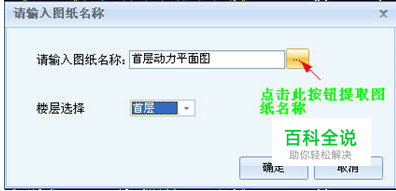

步骤二:触发鼠标右键,弹出输入图纸名称的对话框,可以手动输入图纸名称或者触发小三点按钮可以提取图纸中的文字作为图纸名称,在“楼层选择”中选择框选图纸的所属楼层,如下图所示:
- 03

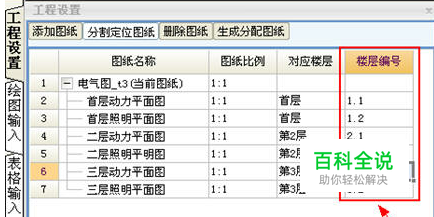

步骤三:被分割的图纸在图纸管理界面生成子节点图纸:,当一个楼层中有两张平面图图纸时,下图中的楼层编号为如1.1为首层0,0点位置的图纸, 1.2为首层0,0点延x轴正方向扩延一定距离的图纸;
