在CAD软件中，如果需要画平面图，我们可以选择两种画法，单线图和双线图。单线图简单更容易看，双线图画起来比较麻烦，但是能更形象的画出物体的特征。今天我们就主要来说说双线图和单线图到底有哪些不同，各自的优缺点。我们以下图为例。

操作方法

01

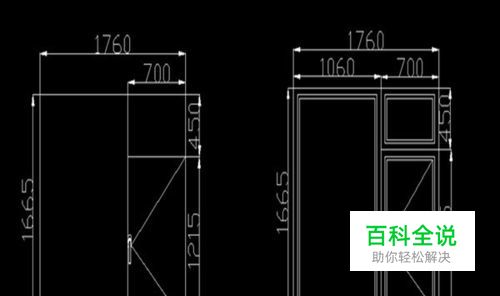

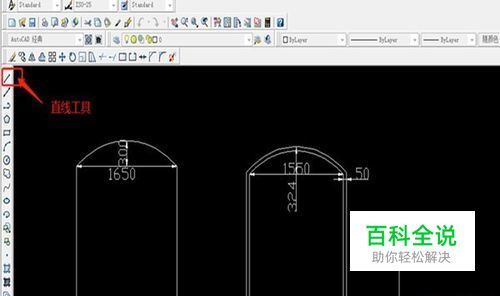

单线图画法更简单，双线图稍复杂。单线图只需要按照尺寸输入进去，把线条拉出来即可。不需要太多的CAD绘图技巧，一条直线工具就可以简单的画长方形和正方形。而画双线图必须知道物体的构造，线与线之间的距离留多少，这些画图时都必须了解清楚。
02

单线图更容易让人看懂。不管做窗户还是做厨柜产品都需要给客户出图，现在的画图软件都很强大，大部分都是双线图，而有的客户一看双线图就晕，不如单线图直接了当的，大尺寸标的特别的清晰。双线图尺寸看起来有点乱，看起来特费劲。
03

单线图对于初学者来说更容易上手。不懂CAD软件的一听说画图，心想一定很难，而实际上真正动手画起来，也并不难，如果再有人在旁边加以指导，一周之内，简单的单线图就可上手画起来。我认识的很多人因为工作关系从事画图，之前只知道CAD画图软件,从未自己画过，但跟人学了几天，就已经能够画一些简单的单线图了。
04

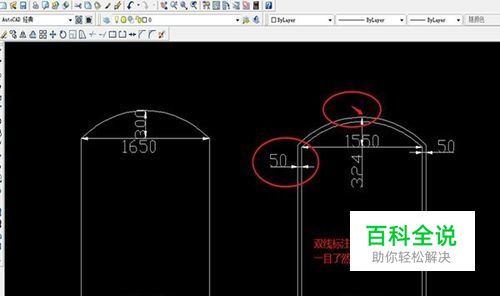

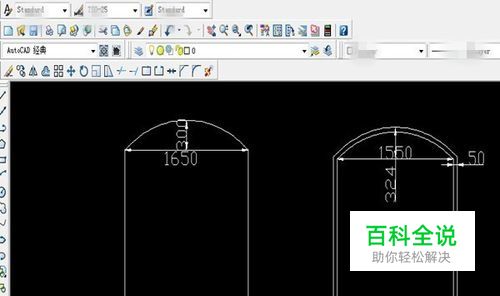

双线图尺寸标注更精确，更受车间生产欢迎。如下图，单线图的圆弧弦长是1650，而双线图的是1550，如果只给车间看单线图，车间很容易做错，包料不包料，具体怎么做会无从下手，而双线图尺寸标注的更精确，用多宽的料也一目了然。拱高到料的外口也看的一清二楚。
05

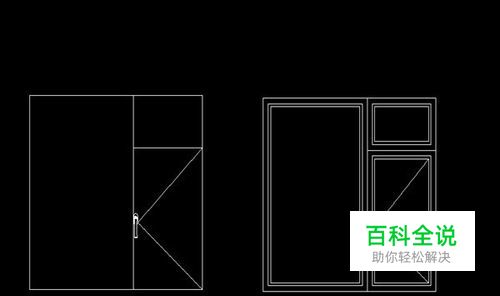

双线图立体感更强，客户感受更直观。如下图，下图的窗户图就是双线图，客户看图时就好像真的看到了窗户一样，直观感受更强烈些。在没有样品或没去展厅的情况下，看这种窗户图立体感更强，并且比较有设计感。
06

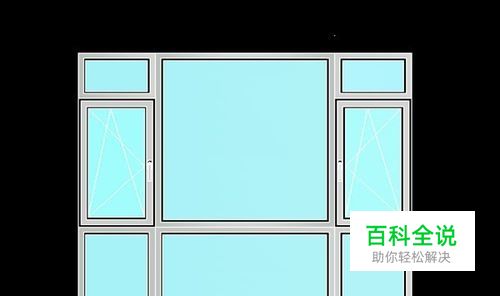

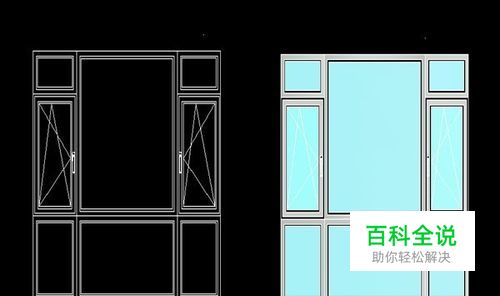

双线图更能考验画图功底。双线图画法相对复杂，以窗户为例，双线图开启和固定的部分都是双线，而且开扇的部分要再细化，能体现出开启部分比正常固定部分要小一些，双线要做两部分，一是开启扇的部分，一是开启固定部分。另外如果客户需要，还需添加颜色，下图是未添加颜色之前和添加颜色之后的对比图。大家可以看看效果。
07

现在大家对单线图和双线图有所了解了吧。有些说的不充分的地方，欢迎大家留言指出。
