如何使用CATIA做出与不规则形状实物配合的零件【百科全说】

简介

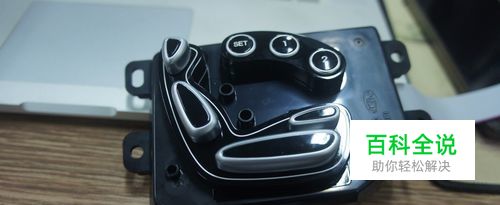

有时我们在进行三维建模的过程中需要建立一个模型，来跟现实中具有复杂轮廓的实物相配合，比如要给下面这个电动座椅调节开关加工一个面板，将按键从面板中露出，那么就要测绘出按键凸台的轮廓形状，下面我就来介绍一下如何简单快捷地利用CATIA绘制按键凸台的轮廓图。

操作方法

01

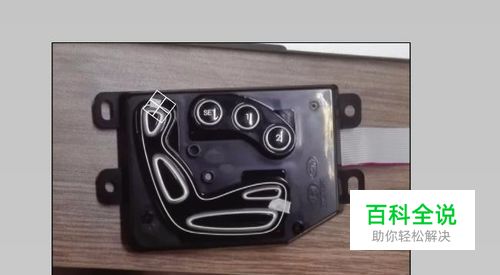

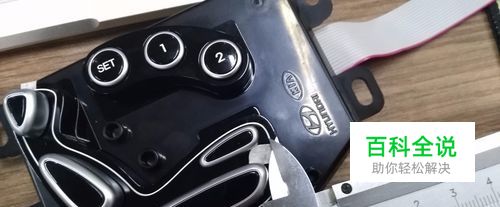

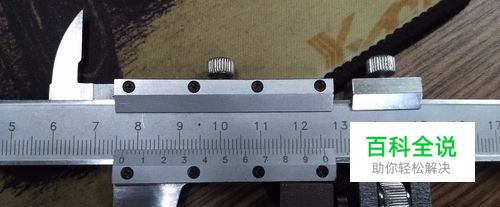

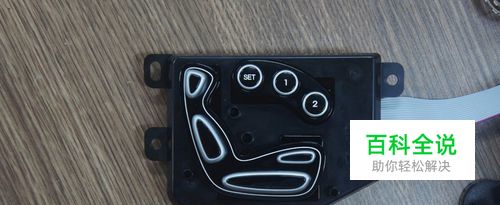

量尺寸，拍照片由于按键凸台颜色为黑色，跟底座颜色相同，所以我们即使拍出照片，导入CATIA以后还是比较模糊，而且观察到凸台附近有一圈宽度均匀的白线，对比很强烈，所以我选择先量取白线的位置，然后向外做偏移曲线的方法来绘制凸台。首先在白线上贴两处纸胶带，用来定位测距，得到76.7mm的长度尺寸。然后用手机或者相机垂直开关表面拍照，将照片存入电脑桌面备用。
02

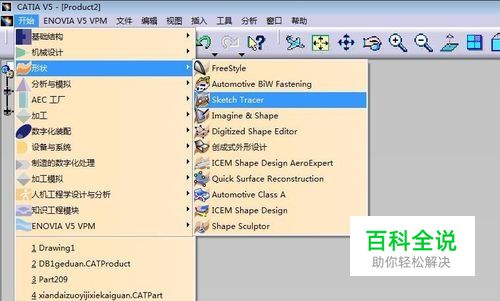

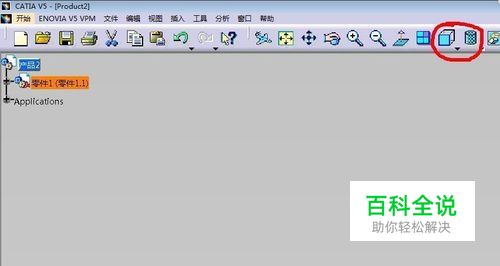

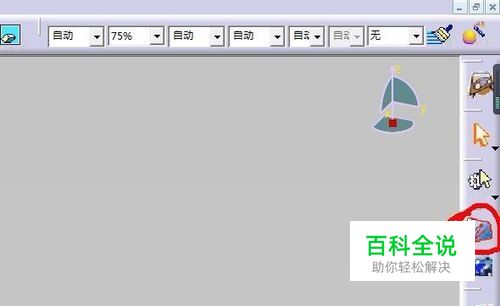

打开CATIA，新建一个产品文件，在产品下新建一个零件。注意红圈内的图标，选择正视图后切换至含材料着色视图模式，然后进入Sketch Tracer模块。点击第三张图片中红圈内的图标导入事先拍好的照片。
03

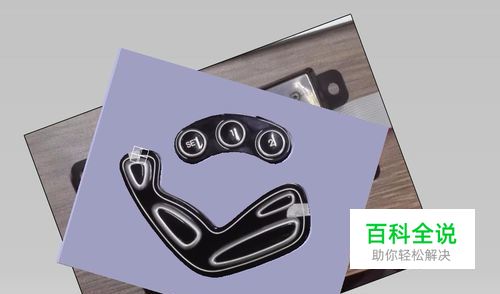

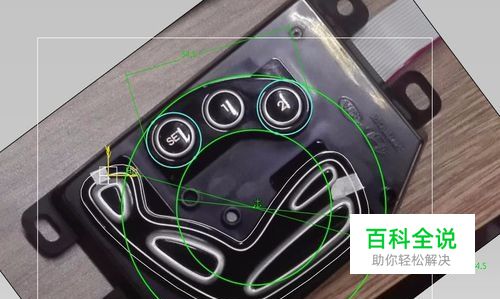

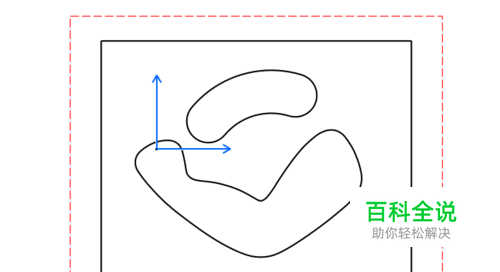

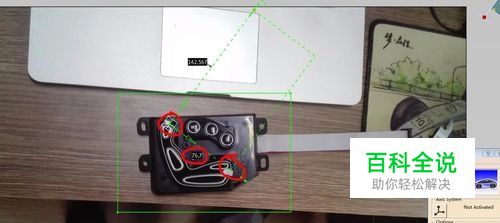

标注实际尺寸导入图片后会出现绿色实线框和虚线框，虚线框用来标注实际尺寸，实线框用来确定需要显示的图片大小。在白色线跟纸胶带相交处放置虚线框的原点和横坐标定位点，标注尺寸76.7，实线框拖拽至能完全显示出座椅开关的大小即可。点击确定。
04

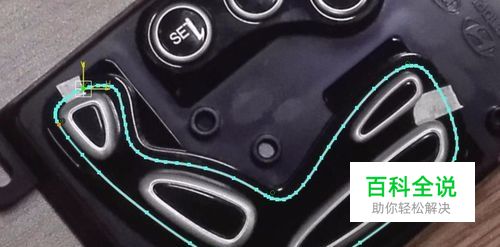

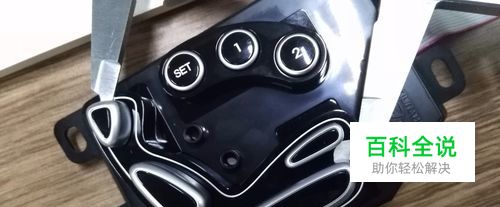

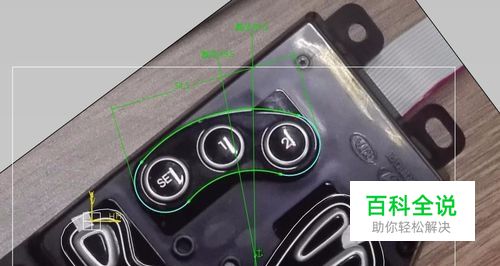

描图在新建的零件下新建一个草图，按照白色线条的位置描画样条线，确保样条线的每个点都在白线的上。再到实物上量取白线到凸台边缘的尺寸，测量值为2.2mm，因为期望所做图形能把按键凸台套住，所以，我以样条线为源曲线向外便宜2.7mm（即额外偏移0.5mm的尺寸）。然后将源曲线设定为虚线，以便以后修改时使用。用相似的方法画出右上方的弧形凸台，我用两个圆截取一段扇形面的方式作出相近图形。最终得到了两个草图。
05

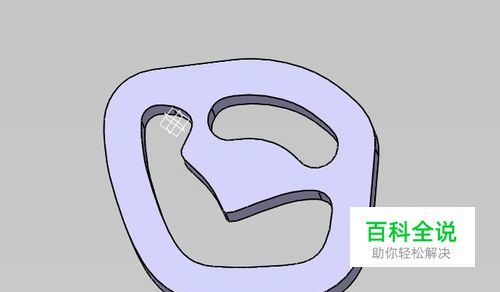

出图通过拉伸和凹槽等命令建立三维模型，再进入工程图模块导出二维图纸，并保存成DWG格式，交给数控机床进行切割。注意尽量用切割边缘整齐明显的板材进行切割，以获得精确形状。
06

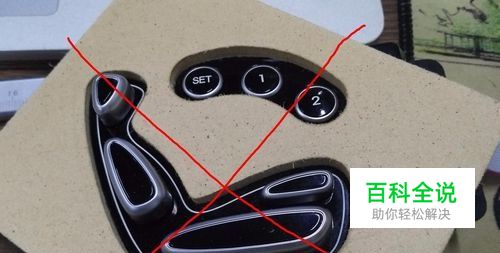

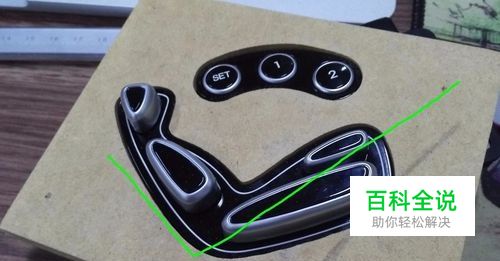

反复对比修改将切割好的图形与开关座进行比对，找出形状不吻合的地方，然后进入草图模块进行细节的修改，修改后再次切割进行对比。一般反复对比两到三次基本上就可以切出能完美吻合的形状了。如果经验足运气好，那么一次成功的情况也是有的。然后再改好外框形状就可以了。
