CAD制图技巧【1】如何将图纸比例尺改为1:300

CAD有着广泛的应用领域,在全球500强企业中有90%的企业均使用,它来做辅助设计。在CAD的使用中有很多的技巧,今天我们来学习如果更改图纸的比例尺

操作方法

  • 01

    首先我们绘制完成了一张比例尺的图,但是此时标注得到的比例为1:1的比例尺不满足我们的标注要求

  • 02

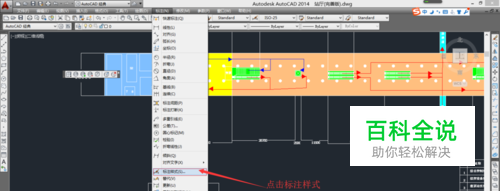

    如图我们点击标注菜单、然后选择菜单中的标注样式

  • 03

    此时会弹出一个标注的样式管理器,选择样式管理器中的修改

  • 04

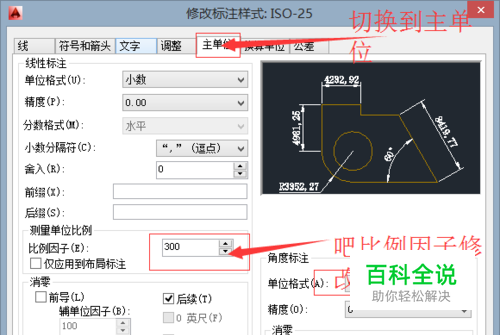

    在样式管理器中选择主单位菜单页,并吧测量单位比例从1调整到300

  • 05

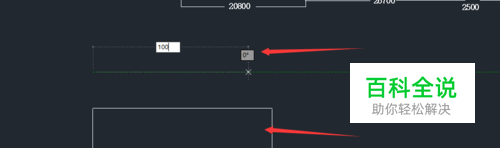

    此时我们在画一条图上100单位的线,然后进行标注

  • 06

    我们就会看到标注得到的单位30000,下图展示了标注的效果

  • 07

    如果想使用其他的比例尺,用同样的方法进行更改就好
