如何在Origin三维图中添加点标注
这篇将展示如何通过将三维散点图(3D Scatter)添加到三维表面图(3D Surface)并添加合适美观的标注。
操作方法
- 01

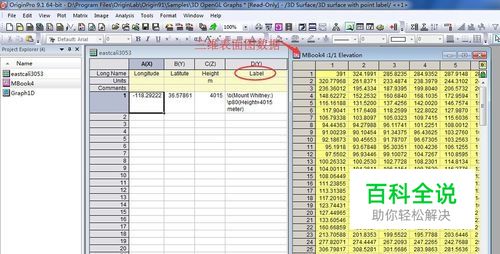

如图为三维表面图与标注数据点的初始数据。
- 02

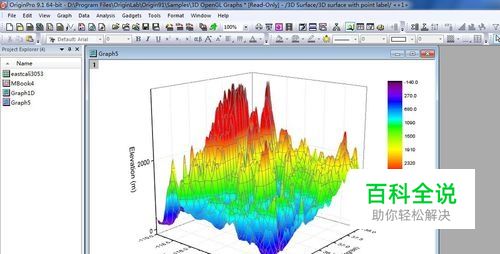

选中所有数据,执行Plot-3D Surface-Colormap Surface,得到如图所示的图形。
- 03

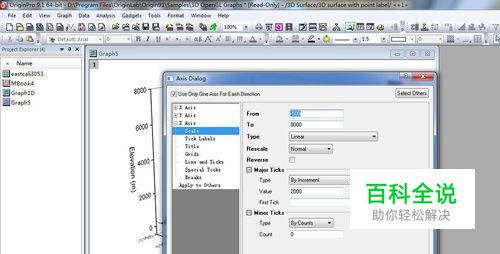

双击轴线,如图将Z Axis的范围修改为-500到8000,点击OK。
- 04

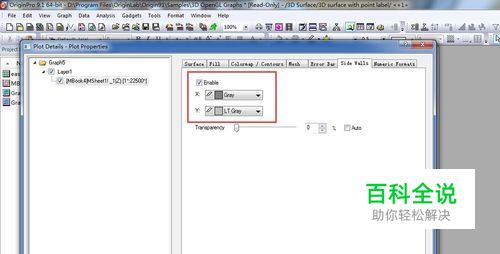

双击图形打开Plot Details,选择Layer1下的数据,选择Side Walls选项,勾选Enable选项,将XY的颜色改为Gray和LT Gray。
- 05

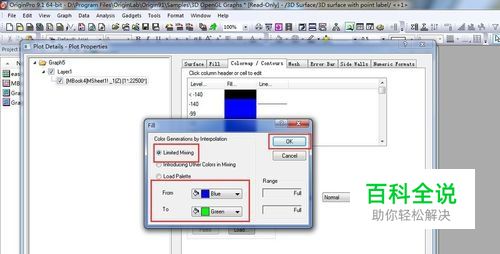

选择Colormap/Contours选项,如图点击Fill弹出对话框,选择Limited Mixing选项,将颜色改为From Blue To Green。
- 06

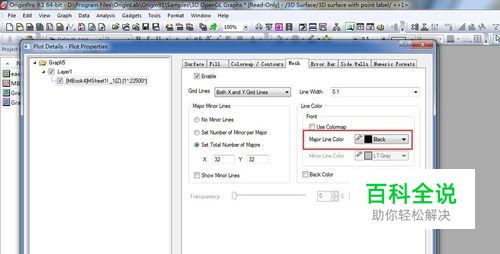

选择Mesh选项,将Major Line Color的颜色改为Black,点击Apply。
- 07

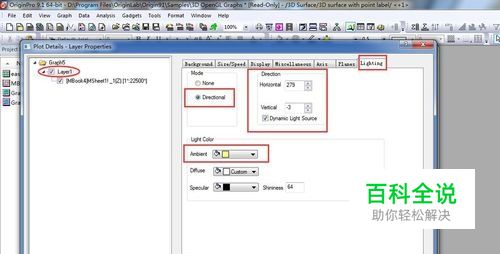

这一步是为图形添加光效。左侧点击Layer1,选择Lighting选项,在Mode中选择Directional,在方向一栏中选择Horizonal 279和Vertical -3。将Light Color的Ambient颜色改为LT Yellow。
- 08

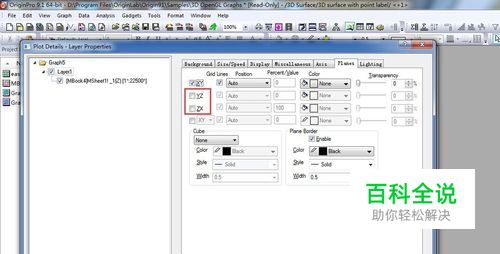

调整平面,选择Planes选项,取消勾选YZ平面和ZX平面。
- 09

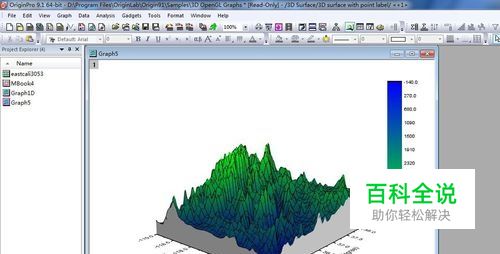

点击OK,得到如图所示的三维表面图。
- 10

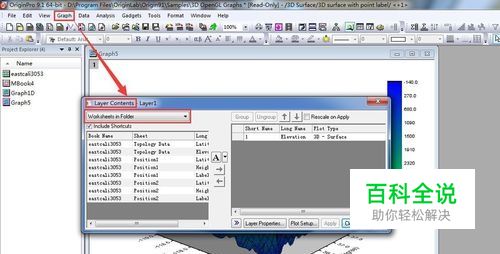

下面将三维散点图添加到三维表面图里面。执行Graph-Layer Contents,在如图位置选择Worksheets in Folder。
- 11

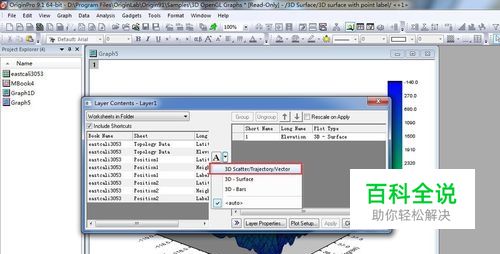

如图点击Plot Type选择3D Scatter/Trajectory/Vector。
- 12

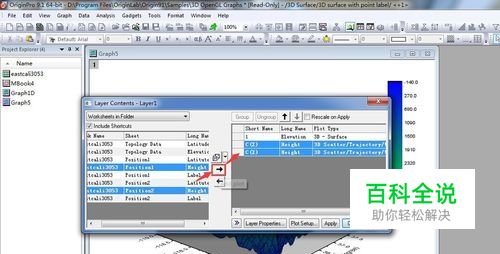

点击如图按钮将左边的数据加入右边,我们选择Heght对应的两组数据进行添加,点击OK。
- 13

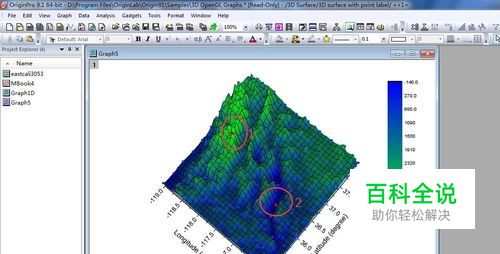

如图得到带有红点的图形。
- 14

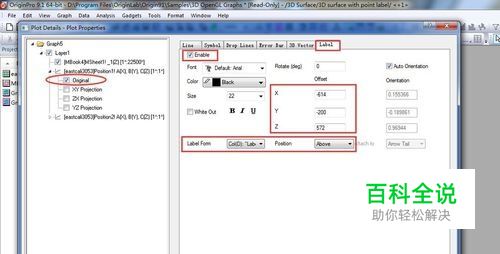

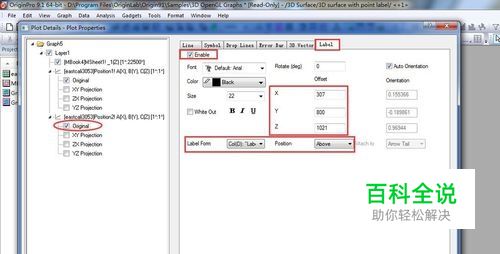

双击图形,如图在左侧选择Scatter对应的Original,在右侧选择Label选项,勾选Enable选项,将XYZ位置做适当修改,在Label From中选择Label所在的Sheet,位置改为Above。
- 15
对其他的Scatter进行类似处理,如图为Position2的Label处理。
- 16

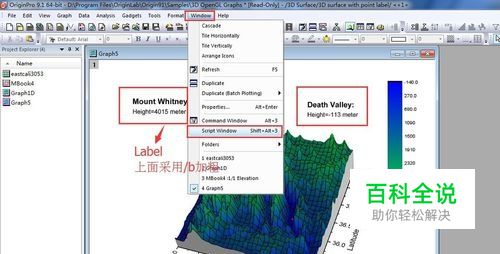

添加引导线,在本例中采用编程进行输入,在图形界面中执行Window-Script Window。
- 17

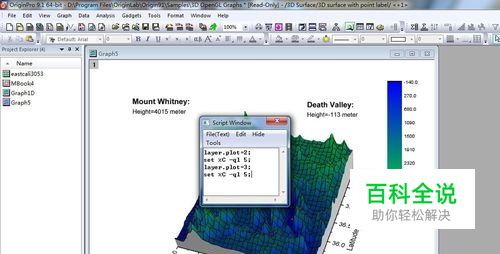

在弹出的对话框中输入:layer.plot=2; set %C -ql 5; layer.plot=3; set %C -ql 5;
- 18

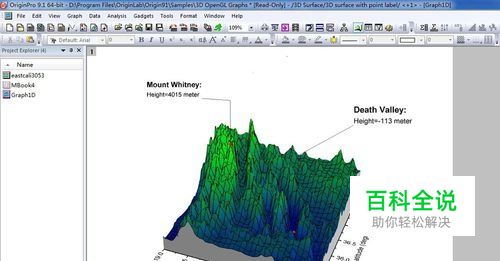

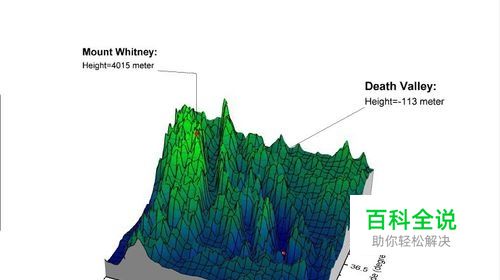

点击Enter,我们就得到如图所示的带有引导线的标注图。
