如何在CAD把一条弯曲道路平面图分部布局打印
众所周大家都在autocad模型里绘制图纸。也在模型里打印。太殊不知很多时候在CAD模型里打印很麻烦。比如不想打印的信息需要一个一个对象删除,然而到下次打印时又需要大量编辑工作,这样很浪费时间,工作效率又出不来。因此在这个时候布局设置打印。工作效率就更高得多了。所以auto cad很多之所以要增加布局,主要是考虑排图打印需要。以下就来看看布局设置打印一条道路的设计图为例,帮助大家对布局打印的理解。
操作方法
- 01

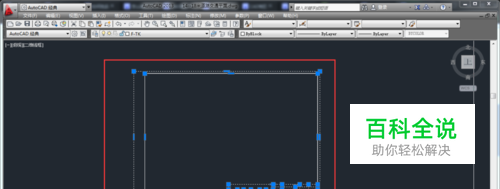

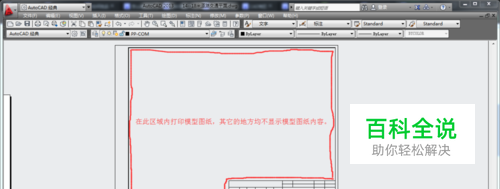

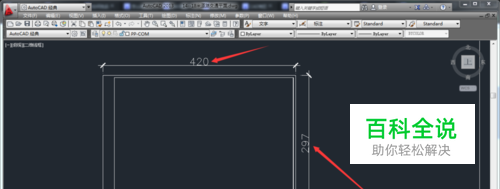

先绘制好一个自己要打印的图框。然后把这个图框。全选按Crtl+C复制。转换到布局模式下,按Crtl+V粘贴。 如下图:
- 02

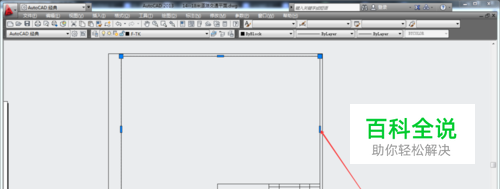

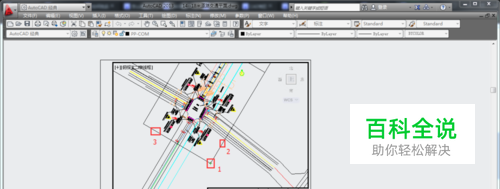

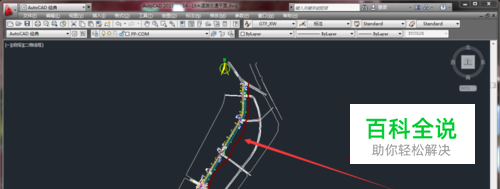

在布局模式下选择图框的内框。按Crtl+C复制。转换到模型模式下,按Crtl+V粘贴。并旋转,排列好需要打印的内容。 如下图:
- 03

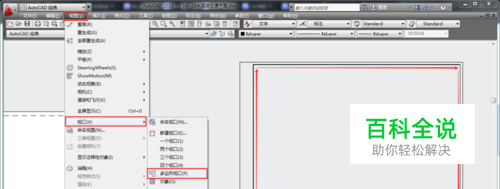

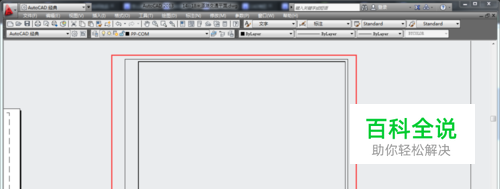

在布局模式下,绘制图纸显示内容的显示视口。 视图>>视口>>多形视口。顺着图上的箭头画一个视口。按“空格键”确定。 如下图:
- 04

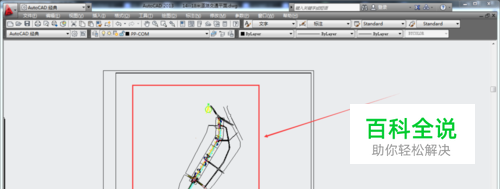

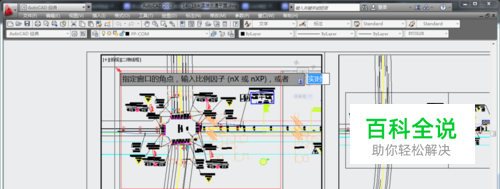

在布局模式里,放大图纸。 在命令行输入“ucs”命令,按照命令行提示在图上选择坐标点。 如下图:
- 05

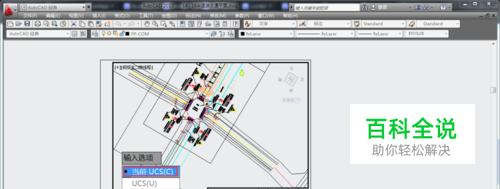

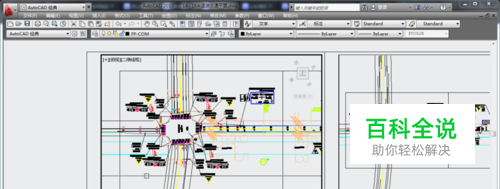

在布局模式里,在命令行输入“plan”命令,选择“ucs”坐标。按“空格键”确定。 如下图:
- 06

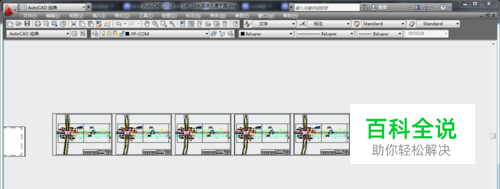

在布局模式里,全部选择,在命令行输入“co”命令。按“空格键”确定。依次排列。 如下图:
- 07

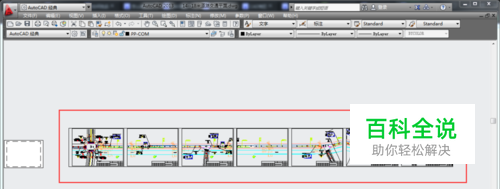

在布局模式下,把十字光标。移置图框内,双击。 把图纸适当放大。 如下图:
- 08

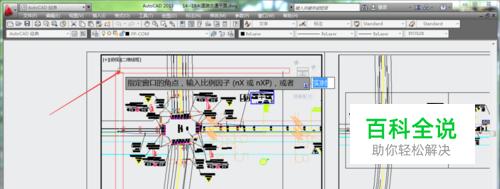

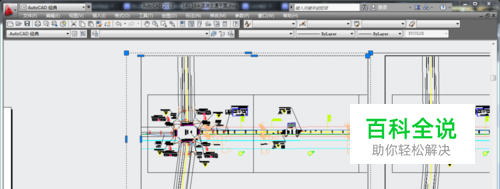

在布局模式里,在命令行输入“z”命令。把鼠标移到要框选的打印的区域。当要框选的颜色变了。就点击鼠标,移动到下底部。 如下图:
- 09

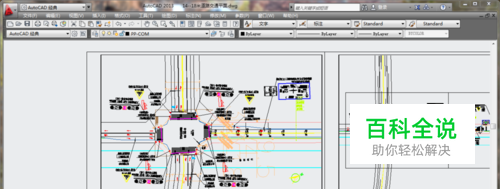

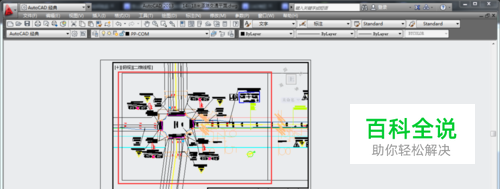

看看得到的效果如何? 如下图:
- 10

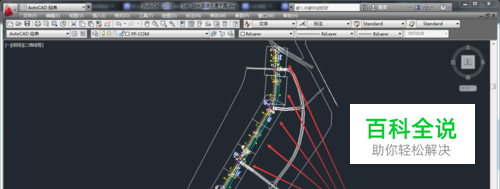

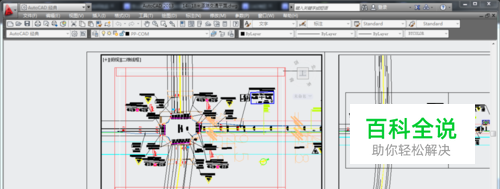

按照以上的方法步骤,把剩下的部分重复做,工作也不算完成了。最后得到以下的效果. 如下图:
