CATIA布尔运算装配
这次分享一下布尔运算里面的装配，也就是把几何体都装配到一起形成一个整体。
操作方法
- 01

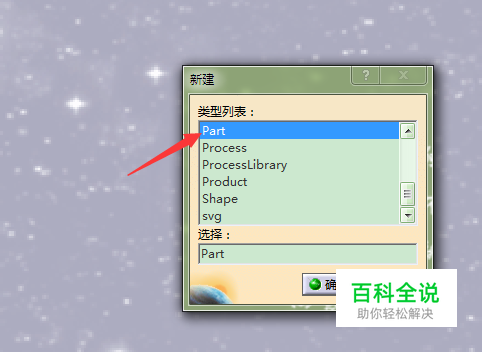

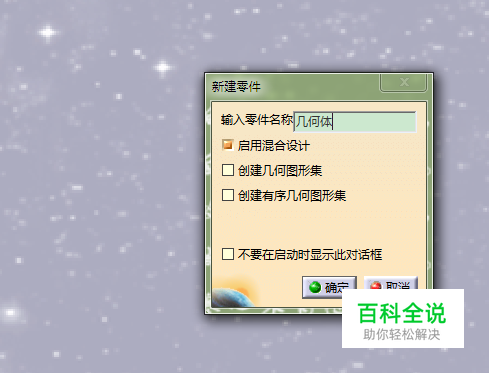

打开CATIA软件，新建一个PART文件，命名为，几何体；
- 02

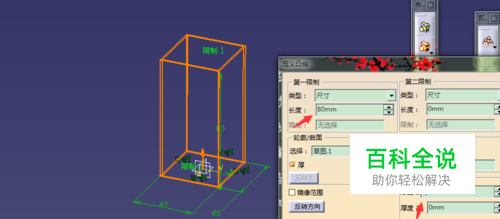

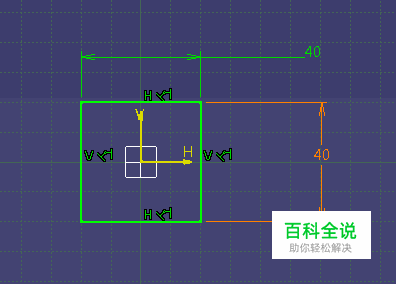

在零件几何体下创建一个40*40的高80厚2mm的方管；
- 03
插入一个几何体；
- 04

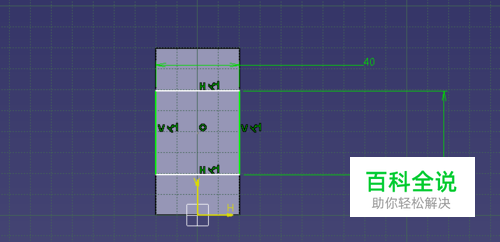

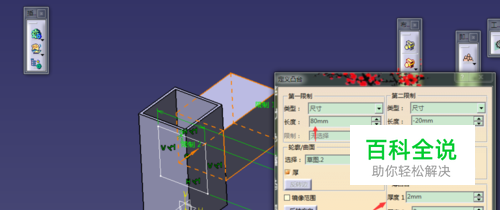

在心插入的几何体中绘制一个40*40高80厚2mm的方管；
- 05

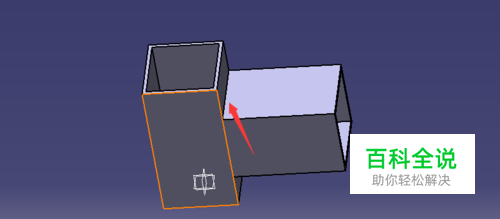

我们点击每个几何体发现他们是孤立的；只是有相交的线；
- 06
选择几何体2，进行装配；
- 07

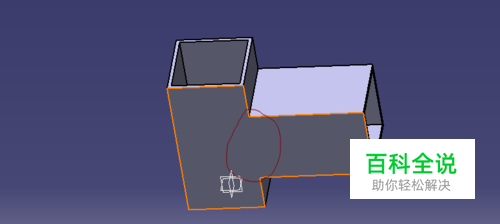

这是我们发现，装配后的几何体变成一个几何体了；没有相交线了；
- 08

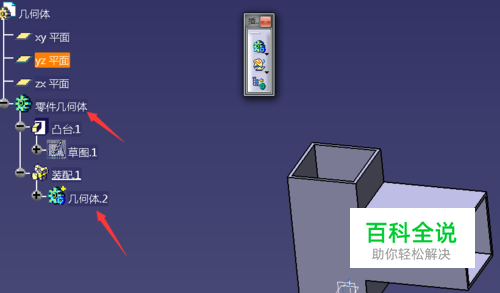

而且结构树叶发生变化了，原本是几何体2与零件几何体是一个级别，现在几何体2变为零件几何体的一部分了。
