CAD中怎么填充菱形并制定大小及起点
CAD中怎么填充菱形并制定大小及起点，而不是随意缩放比例来大概
操作方法
- 01

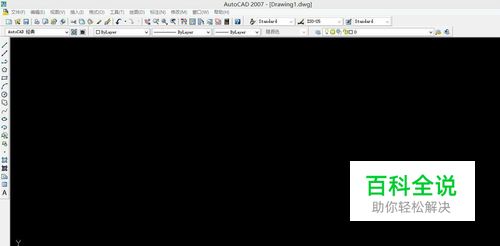

打开一个CAD文件
- 02

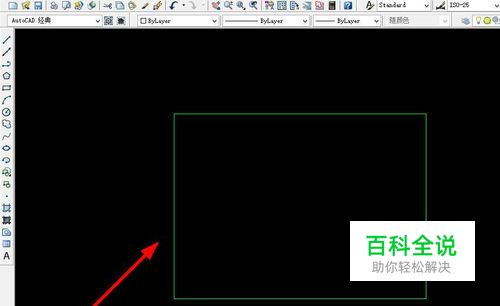

我先随意画了一个待填充区域,这个绿色就是我要填充的区域
- 03

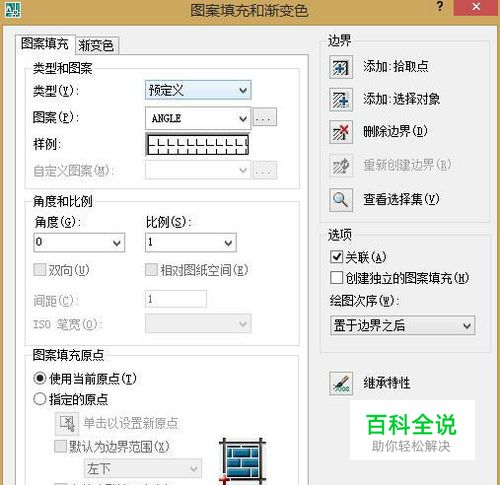

然后快捷键“H”+“空格”,出现如下图所示填充编辑框
- 04

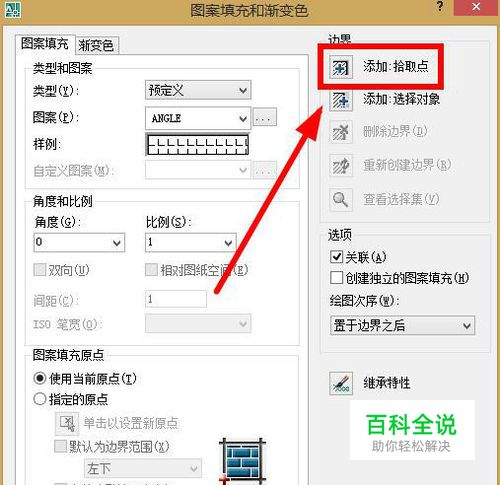

先点击如图所示“添加.拾取点”
- 05
弹回原界面之后，将光标中心点取要填充的区域内，边框显示为虚线则选取成功，如果是过于复杂的填充区域会选取非常久（填充有时候比画图时间还久，指不定就黑屏了）
- 06
然后再“空格”，就会回到填充编辑框
- 07
然后点击如下图所示，将类型改为“用户定义”
- 08
如下图所示在“角度”下输入“45”度（意思就是横线的旋转方向，用久了就知道啥意思了）
- 09

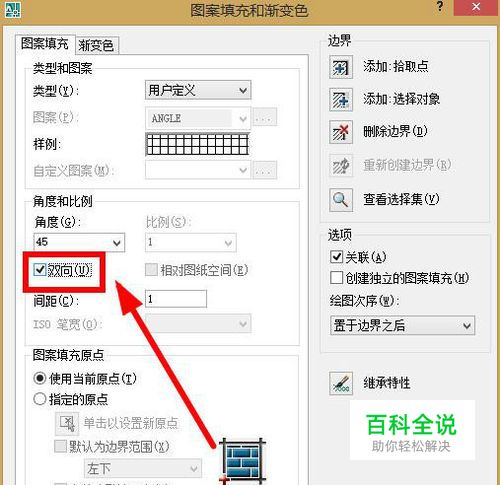

如图所示，勾选“双向”
- 10
如下图所示，输入间距，我输入350（这个是菱形的边长，意思就是350*350的边长的意思，可以按自己需要输入）
- 11
先点击“预览”一下，看下大概效果，我的需要更改一下原点，然后“空格”回到填充编辑框
- 12

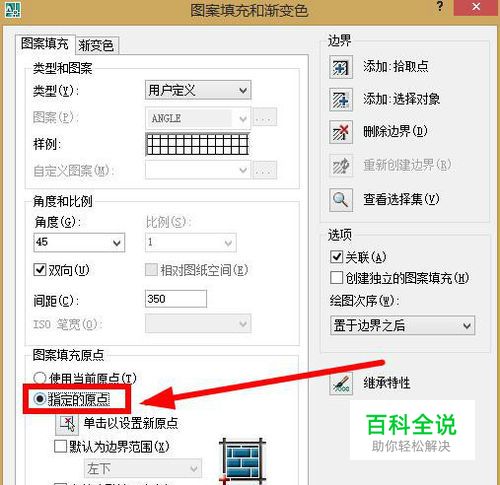

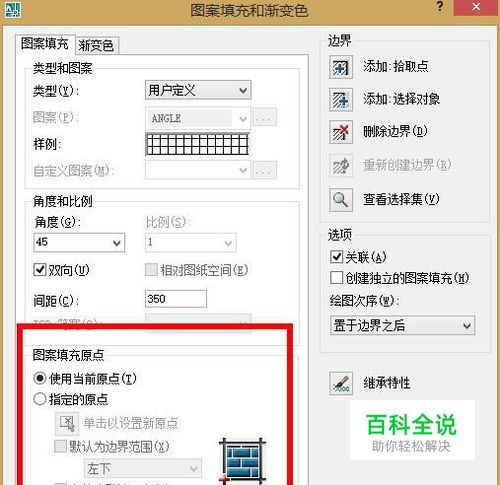

如图需要更改一下“图案填充原点”，改为“指定原点”
- 13

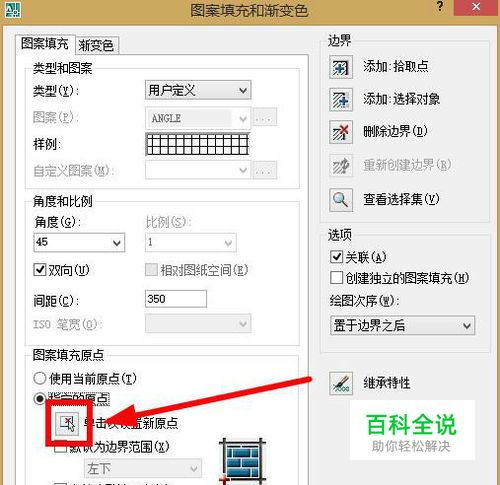

然后点击如图所示位置“单击以设置新原点”
- 14
会跳回到界面中来
- 15
将光标中心点击要指定的原点，我指定的原点是如下图红色箭头所示的位置，然后回到填充编辑框
- 16

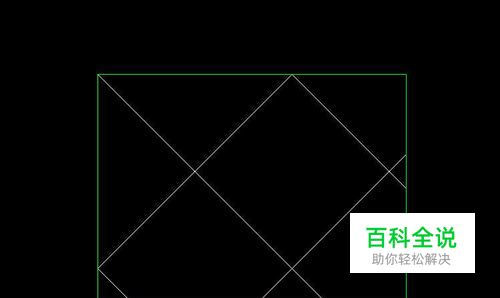

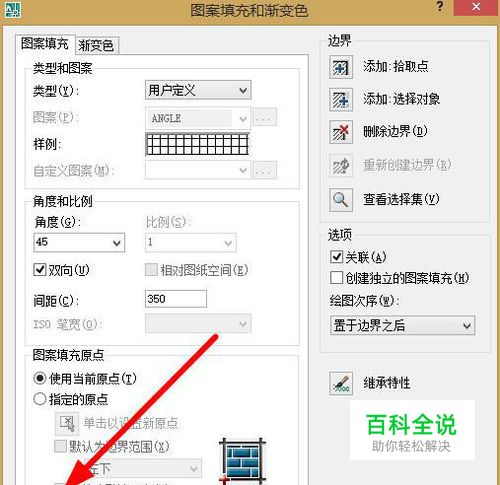

然后点击“确定”就可以了，也可以双击进去更改，原点就是这个菱形的拼接的起点。
