ICEM-CFD对叶轮流体域模型网格划分(1/3)

本文教你:如何运用workbench对叶轮机械做外流场分析和结构优化,主要用到五种软件,其中包括:DesignModeler(模型建立及处理),ICEM-CFD(划分模型网格),CFX-Pre(流体分析前处理),CFX-Post(计算结果后处理),Static Structural(叶轮结构分析)。由于篇幅巨大,图片过多。现将《CFX如何做叶轮外流场分析》分为五部分:第一部分《DesignModeler对叶轮模型处理》,第二部分《ICEM-CFD对叶轮流体域模型网格划分》,第三部分《CFX-Pre对叶轮流场分析前处理》,第四部分《CFX-Post对叶轮流场后处理》,第五部分《Static Structural对叶轮结构优化分析》。本文为第二部分《ICEM-CFD对叶轮流体域模型网格划分》

操作方法

  • 01

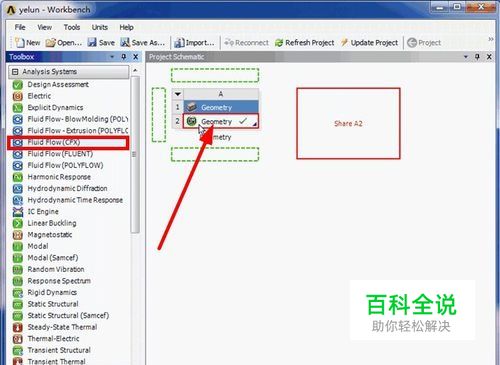

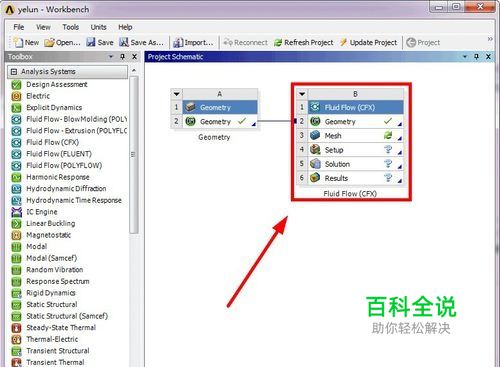

    接上一篇《DesignModeler对叶轮模型处理(3/3)》,准备插入流体分析模块,选择“Fluid Flow(CFX)”,鼠标左键按住并拖到“Geometry”位置,如图所示

  • 02

    松开鼠标左键,流体分析模块已经被插入,如图所示

  • 03

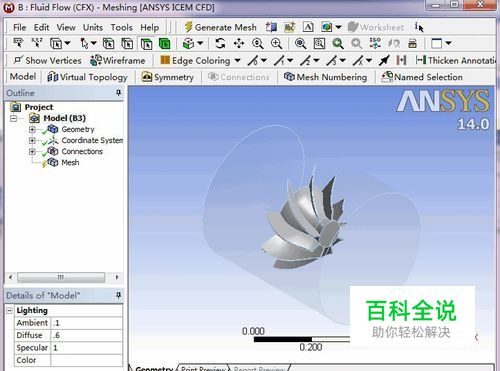

    双击“Mesh”,打开“ANSYS ICEM-CFD”模块,成功导入模型,现准备划分网格,如图所示

  • 04

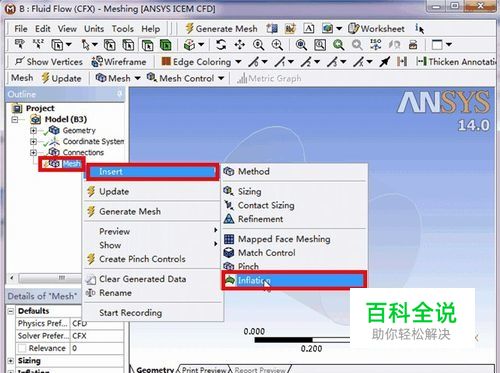

    首先设置膨胀层,在“Project”项目中选择“Mesh”“insert”“inflation”命令,如图所示

  • 05

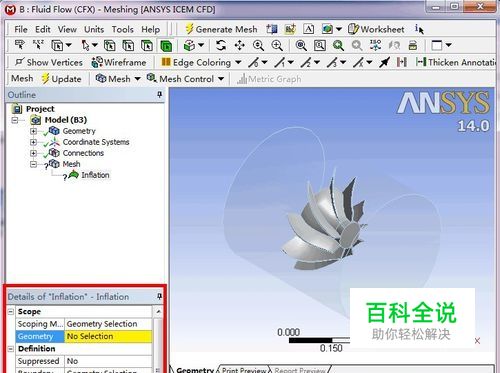

    弹出“inflation”属性对话框,如图所示

  • 06

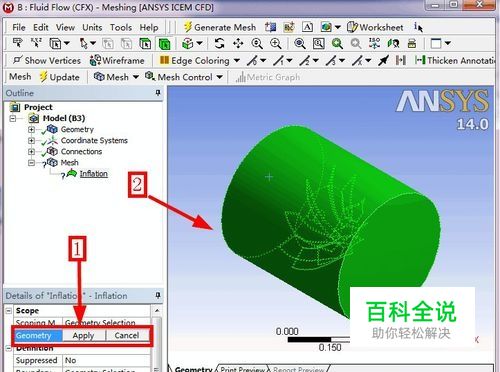

    点击“Geometry”栏下的“NO Selection”,(此时“Apply”按钮弹起),选择整个实体,如图所示

  • 07

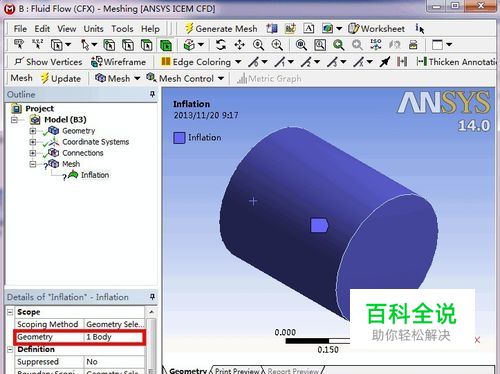

    单击“Apply”,1 Body被选中,如图所示

  • 08

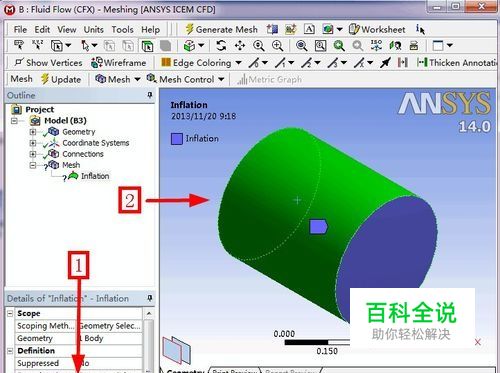

    点击“Boundary”下的“No Selection”,(此时“Apply”按钮弹起),选择圆柱外表面,如图所示

  • 09

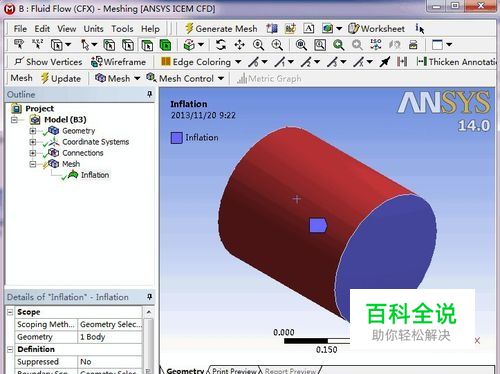

    单击“Apply”,1 Face被选中,如图所示

  • 10

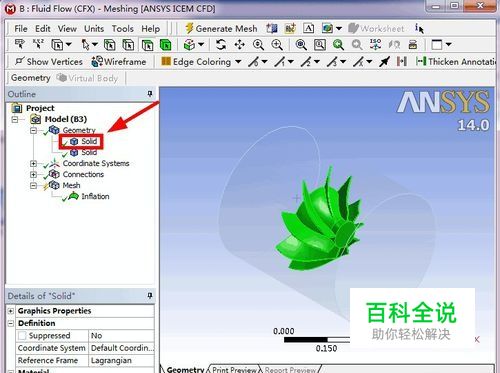

    准备仰制几何,选择“Geometry”中的第一个“Solid”(这个Solid就是叶轮),如图所示

  • 11

    第二部分《ICEM-CFD对叶轮流体域模型网格划分》分为三篇:《ICEM-CFD对叶轮流体域模型网格划分(1/3)》,《ICEM-CFD对叶轮流体域模型网格划分(2/3)》,《ICEM-CFD对叶轮流体域模型网格划分(3/3)》 上一篇请查看:《DesignModeler对叶轮模型处理(3/3)》 本篇为:《ICEM-CFD对叶轮流体域模型网格划分(1/3)》 下一篇请查看:《ICEM-CFD对叶轮流体域模型网格划分(2/3)》
