惠普笔记本CQ45-m03TX拆机图解
惠普笔记本CQ45-m03TX拆机图解
操作方法
- 01

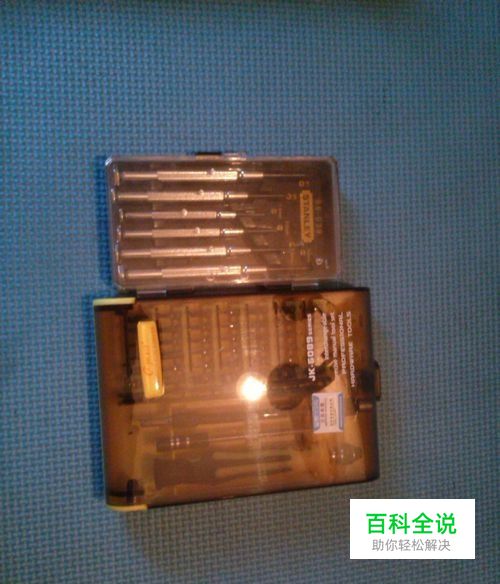

备好螺丝刀，拆下笔记本电池。
- 02

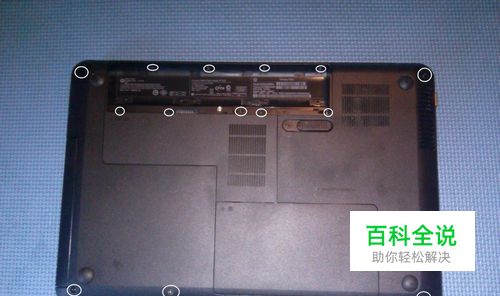

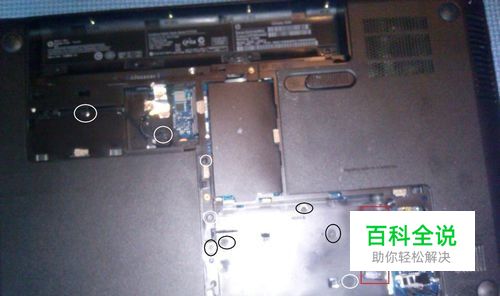

拆下图示中的若干螺丝。
- 03

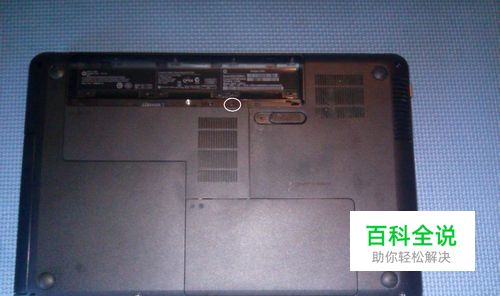

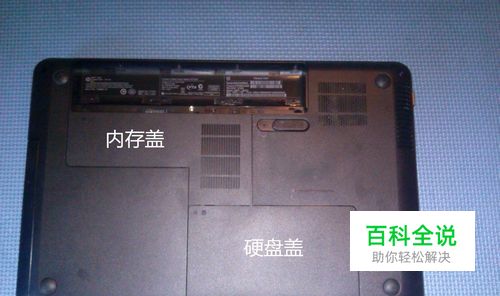

图示中的这颗螺丝是内存盖的，拧不出来，拧松即可拆下内存盖。
- 04

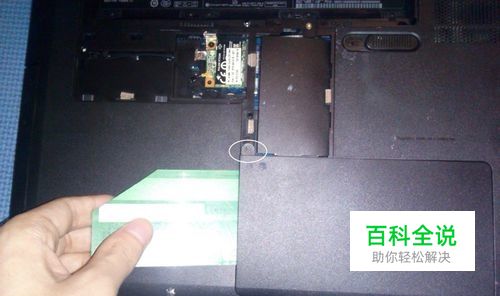

拧松图示中的螺丝。硬盘盖合的比较紧，如图，将银行卡插入一侧，启开卡扣，即可轻易撬开。
- 05

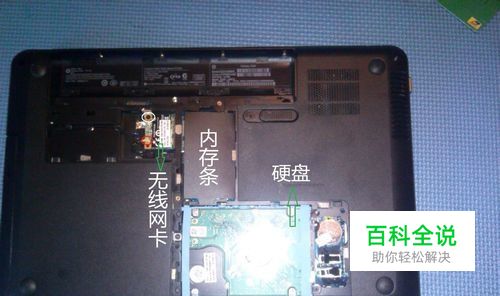

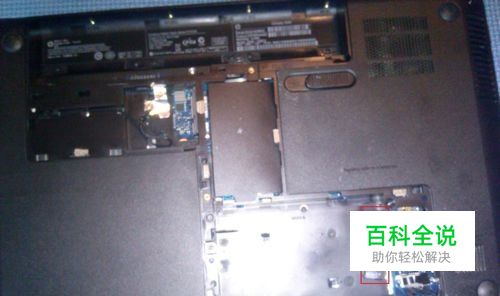

拧下白色图示中的螺丝，轻揭红色图示中的卡扣，往外轻抽无线网卡，即可拆下。内存条上面有一层纸状黑色塑料遮挡物，轻揭开就可见到内存条。
- 06

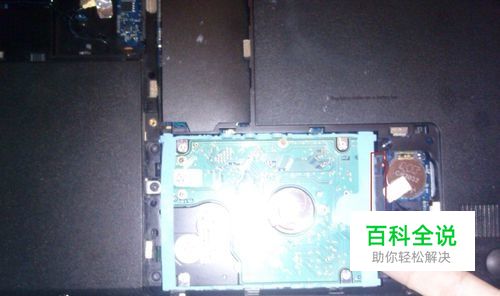

如图所示，将手指插入硬盘一侧，轻轻往外撬，可以轻易拿出硬盘。红色图示中的是硬盘接口，一手拿住硬盘，一手捏住接口往外抽，即可轻易抽出。切记：不要捏住接线来抽。
- 07
拆下图示中的若干螺丝。受图片质量所限，可能有误标或漏标之处，请自行再细查。
- 08

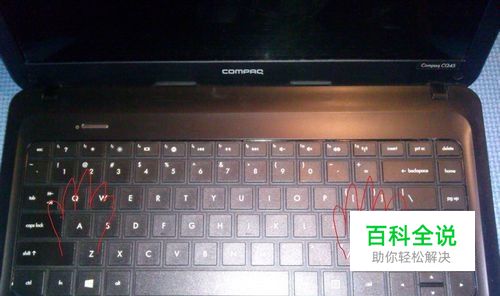

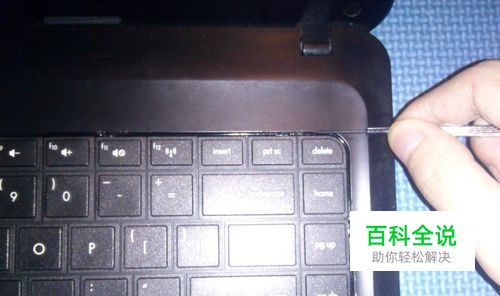

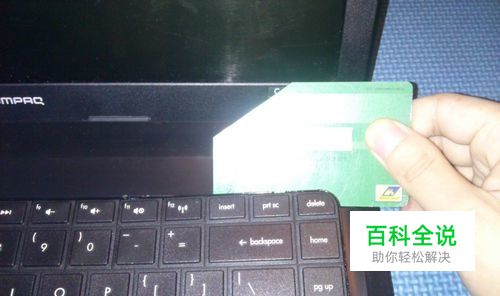

接下来拆键盘，有两种方法。 1.如第一幅图所示，将螺丝刀插入键盘与机身缝隙中，往外撬，启开卡扣。然后，如第二幅图所示，插入废弃银行卡，往左划，揭开其余卡扣，即可拆下键盘。这个方法会在机身留下划痕，破坏整体美观。 2.如第三幅图所示，双手按住键盘，往下扒，弄开卡扣，拆下键盘。
- 09

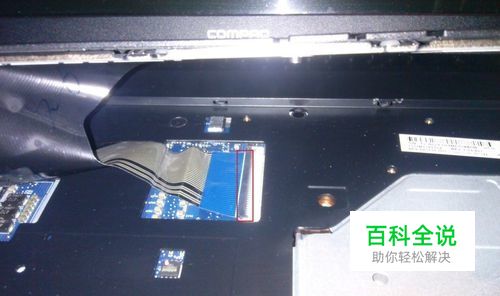

拆下键盘不要急着往外拿，往上揭开，可以看到下面的接线。将图示中黑色的小盖子往上揭，就可抽出排线，彻底取下键盘。不必担心接口拆下安不上，把排线往接口插进去，合上盖子即可。
- 10

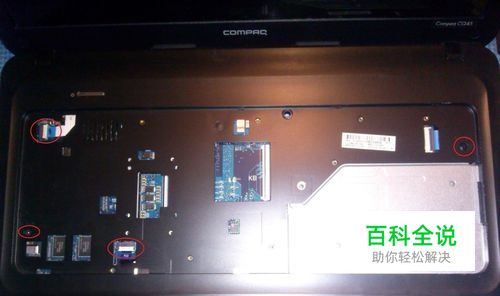

拆下图示中的螺丝与排线接口。排线接口拆法与上相同。
- 11

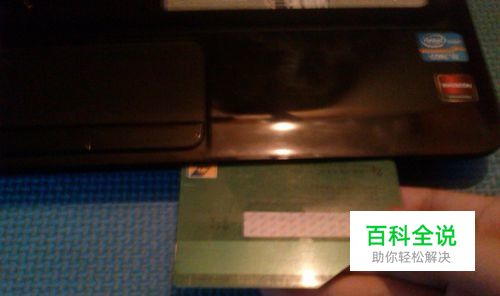

拆机身盖。用手别开一个缝隙，趁机插入废弃银行卡，往左右划开卡扣，揭开盖子。如遇特别紧的地方，请查看是否有螺丝未拧。
- 12

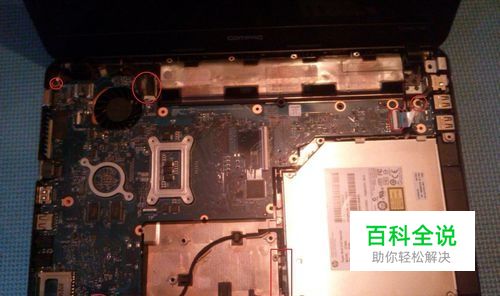

1.光驱是可以直接抽出来。 2.方形图示中本来有一个卡扣固定光驱接口，我嫌之无用，拆下以后就没有再装上，图中没有。 3.拆下各椭圆图示中的螺丝和接口。显示器的排线接口用一块透明胶带固定，揭开以后，再贴粘性不佳，最好自备绝缘胶。
- 13

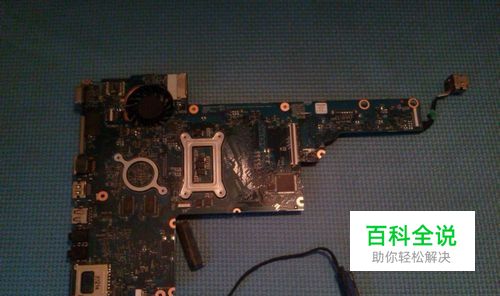

从右往左，揭起主板，将之取下来。下图为主板正反面。
- 14

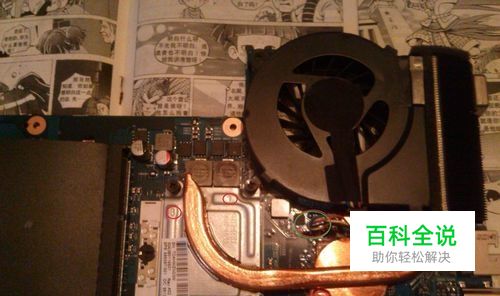

注意图示中的数字，按照顺序将螺丝拧松。揭起散热器，拆下风扇排线接口（双色图示），彻底取下散热器。
- 15

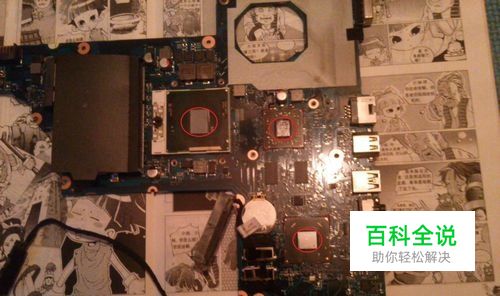

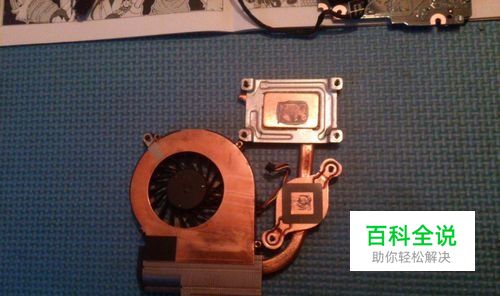

图一为散热器背面图，除尘清灰处理它就行。 图二为主板局部背面图，上面两个图示部分为涂抹硅胶的地方，下面单个图示部分为粘贴硅脂垫片的地方。
- 16

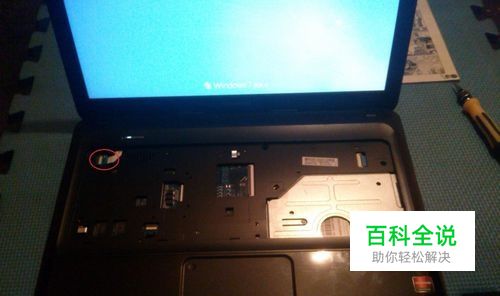

重新装机时，不必急着上螺丝。先装好主板，合上机身盖，把电源开关的排线接口（红色图示）安上，然后，装上硬盘和电池，开机检查看看。
