如何在思科模拟器设备中,为路由器添加串行接口

很多读网络专业的同学,都知道在思科模拟器中,一般默认情况下的路由器是没有配好串行接口,那么接下来就给大家介绍如何在思科设备Cisco Packet Tracer中,给路由器添加串行接口。

操作方法

  • 01

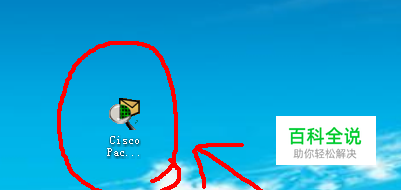

    双击图标“Cisco Packet Tracer ”,打开思科模拟器:

  • 02

    从左下角选出路由器设备,也就是英文“Router”,再选择路由器型号“2811”,如下图所示:

  • 03

    用左键按住路由器型号“2811”,直接拖到空白的地方,如下图所示:

  • 04

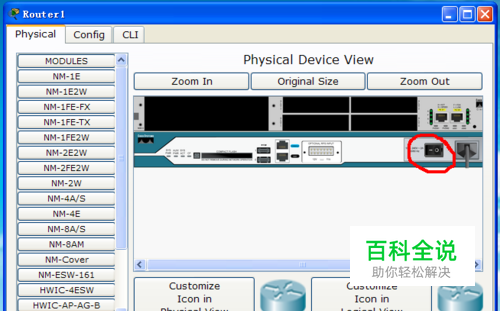

    点击路由器型号“2811”,会出现配置窗口,选择“Physical”,在点击“电源开关”,关闭电源开关,因为默认情况下电源都是开启的状态。

  • 05

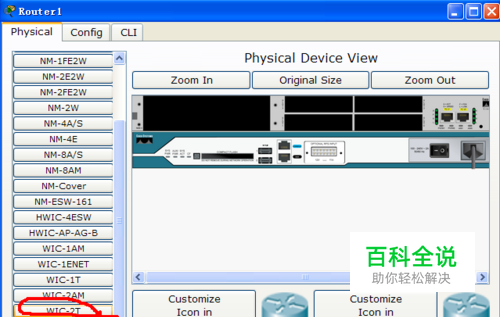

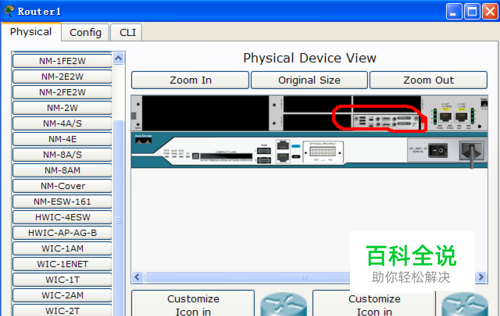

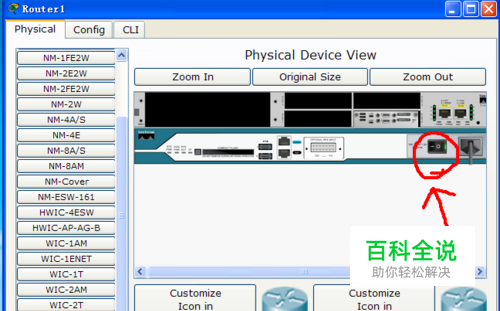

    然后从左边的设备选出“WIC-2T”,并把“WIC-2T”拖到右边的插槽上,并打开电源,如下图所示:

  • 06

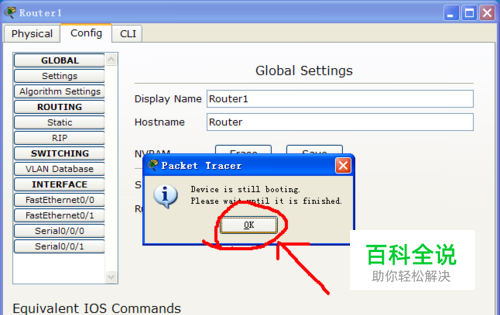

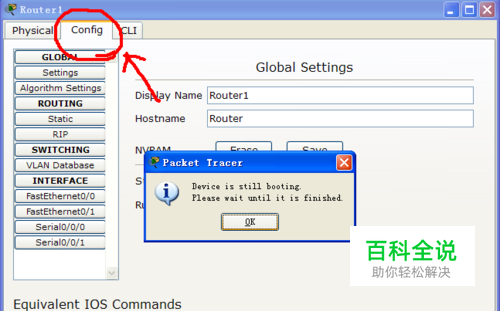

    打开电源之后,点击Config,然后过几秒点击“OK”。

  • 07

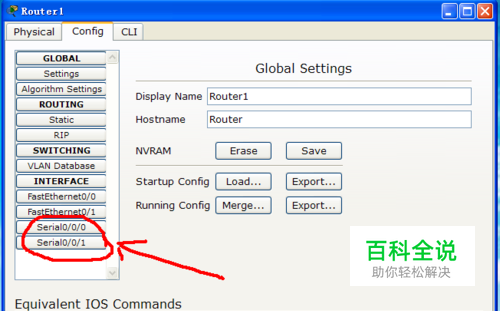

    点击完“OK”之后,我们就会从左下角看到多了两个串行接口,这说明已经成功添加好了串行接口。
