cad如何创建图层

CAD二维绘图有个很厉害的功能,可以让我们更好的管理我们所描绘的工程图那就是图层。下面我给大家介绍一下这个功能的使用方法。

操作方法

  • 01

    打开CAD后我们要修改这里

  • 02

    点击-图层特性

  • 03

    点击这里在新建一个图层

  • 04

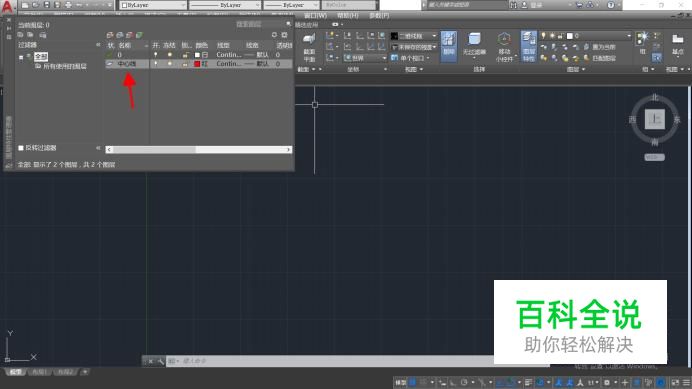

    为新建的图层命名

  • 05

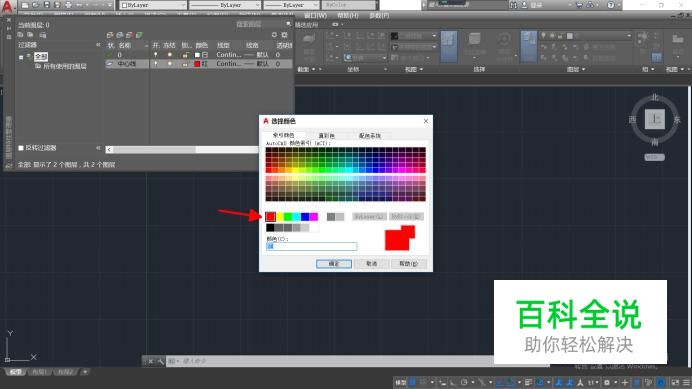

    修改新建图层的颜色

  • 06

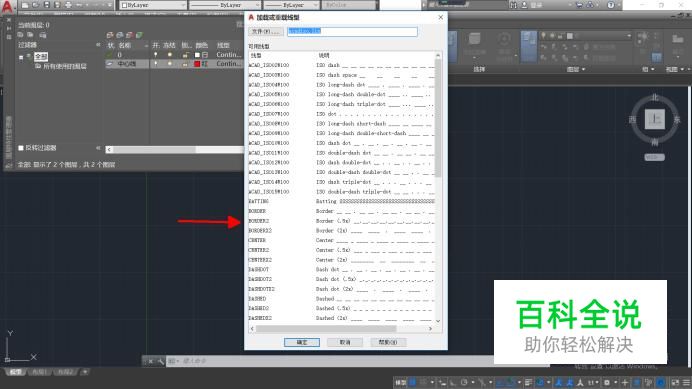

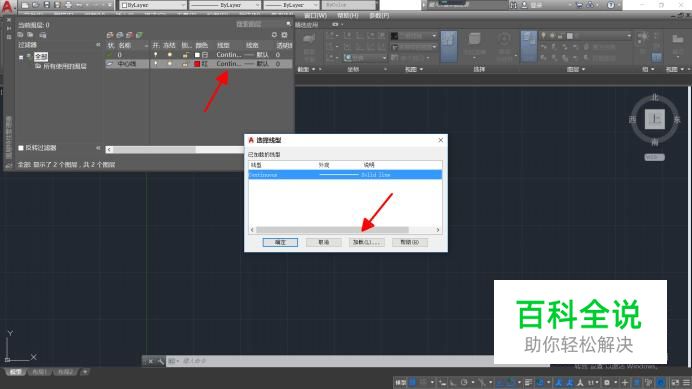

    点击这里为新建图层选择线形

  • 07

    我选择这个线形一般中心线都会是-点画线-

  • 08

    关闭 图层特性

  • 09

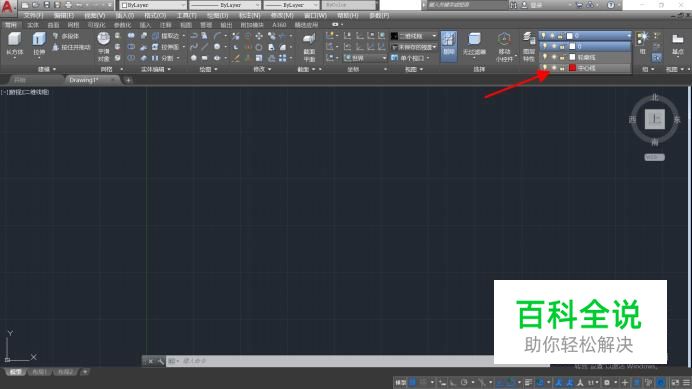

    在这里选择我们刚刚新建的图像

  • 10

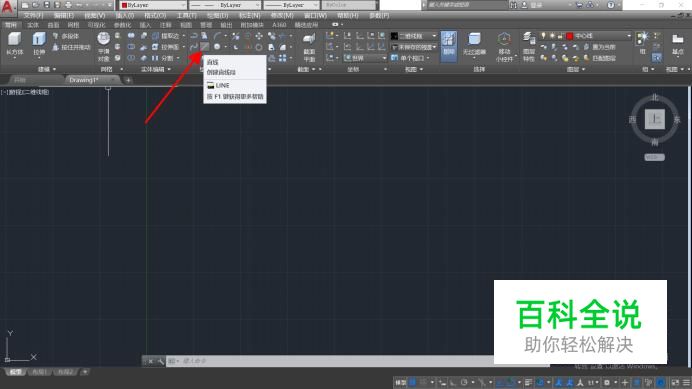

    点击直线命令

  • 11

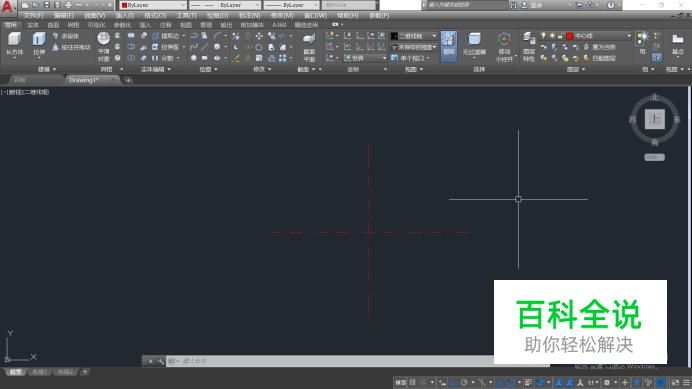

    选择我们画的线就是中心线了
