使用ZBBZ小工具给CAD图形标注坐标

CAD是一款功能强大的工程图形绘制软件，在使用CAD绘图时，我们经常需要对图形进行标注，下面我们就来看看使用ZBBA小工具是如何给CAD图形进行标注的吧。

操作方法

  • 01

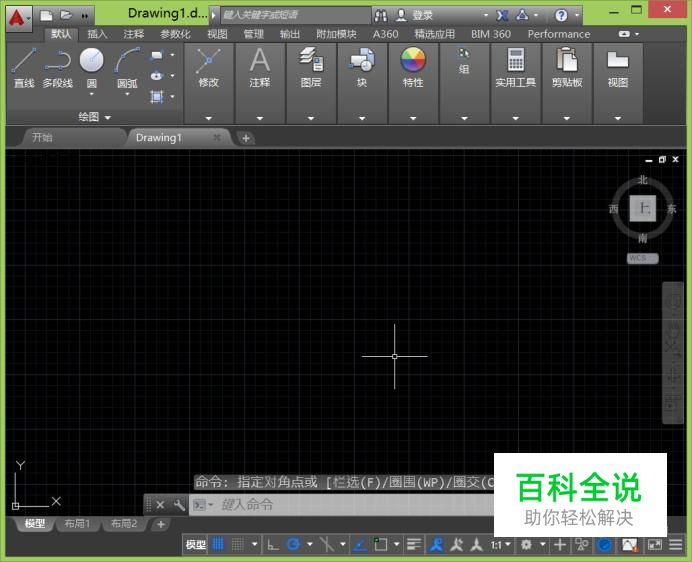

    在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

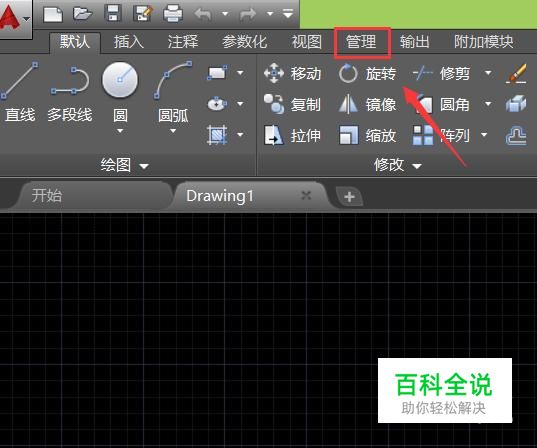

    在该界面内找到管理菜单，如图所示：

  • 03

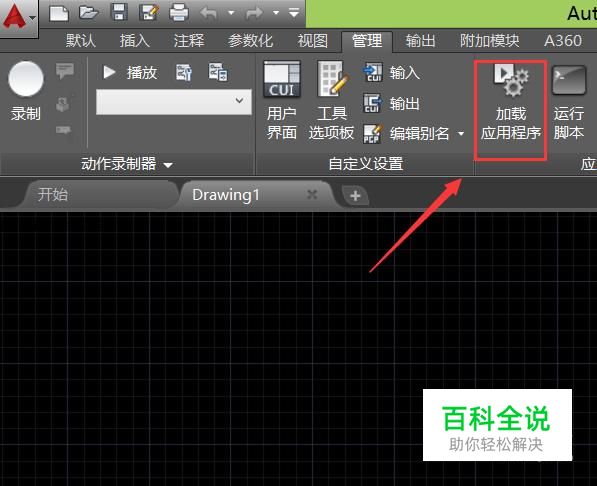

    点击管理菜单在其内找到加载应用程序选项，如图所示：

  • 04

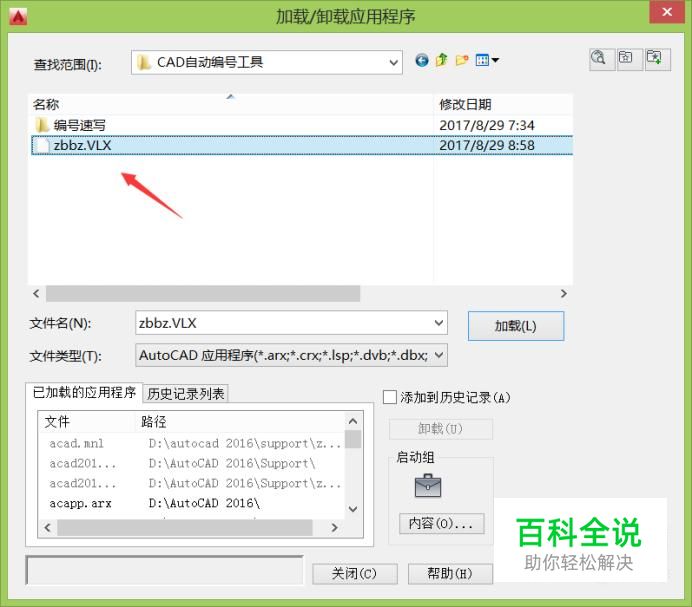

    点击加载应用程序选项，在弹出的对话框内找到zbbz文件，如图所示：

  • 05

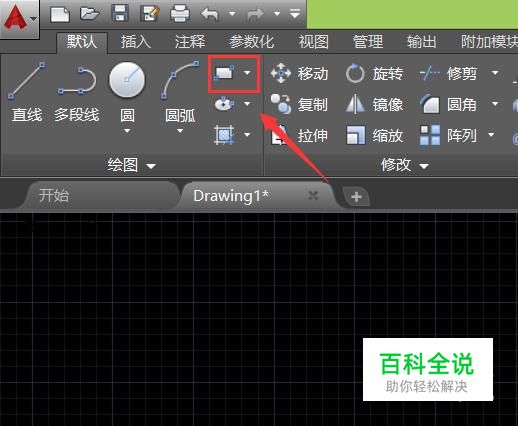

    再找到矩形命令，使用矩形命令在绘图区里绘制一个矩形如图所示：

  • 06

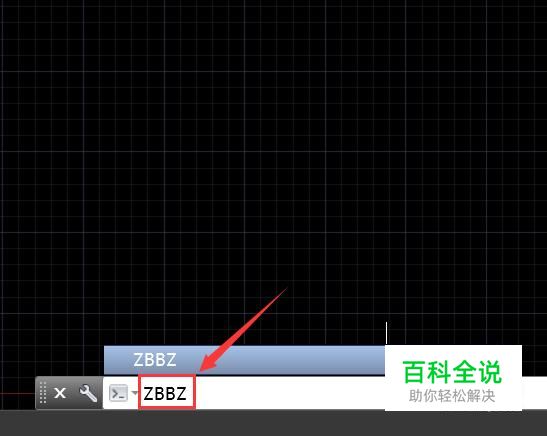

    绘制好矩形以后，在命令行内输入zbbz命令，如图所示：

  • 07

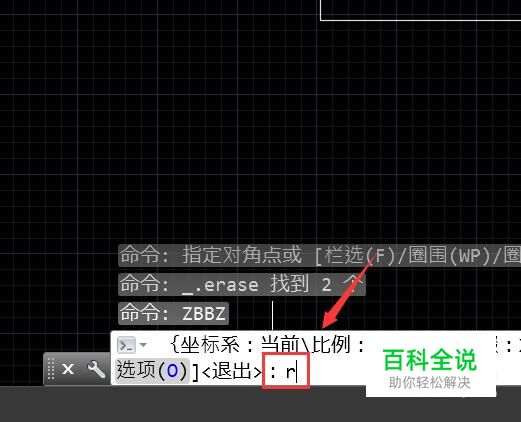

    输入zbbz命令后，按下回车再在命令行内输入r命令，如图所示：

  • 08

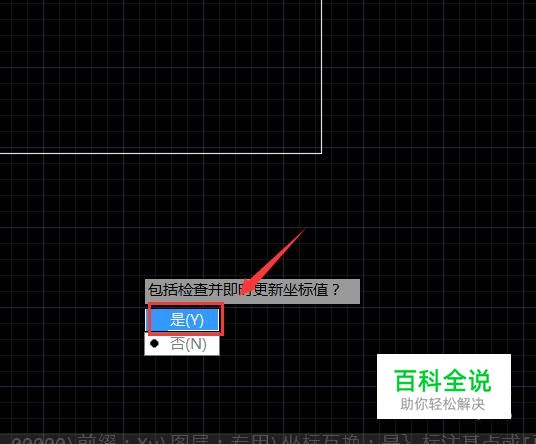

    输入r命令后，按下回车在提示信息里选择是（y）选项，如图所示：

  • 09

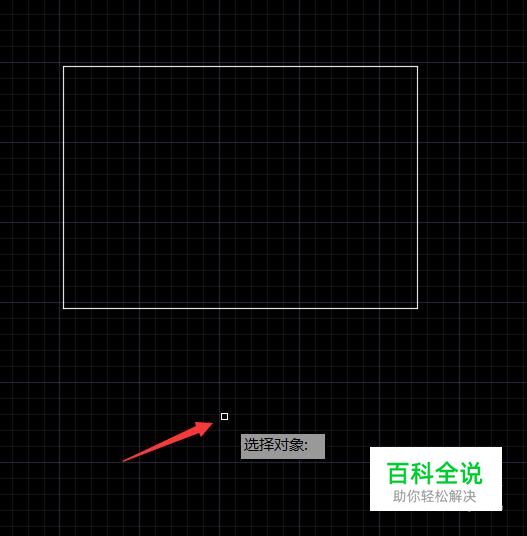

    选择是（y）后，提示我们选择对象，如图所示：

  • 10

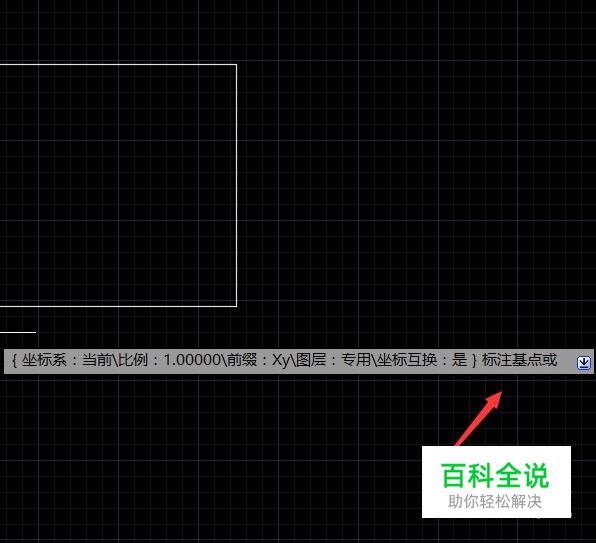

    选择对象后出现提示信息，此时我们需要指定基点，如图所示：

  • 11

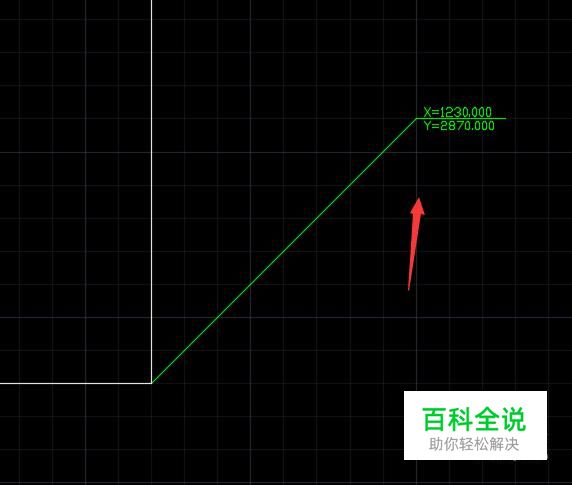

    在刚刚的矩形上指定矩形的角点，并移动鼠标再指定另一点，这样我们就为该点标注了坐标，如图所示：
