cad怎么保存为图片

2024-03-29 05:38:52

我们在使用CAD绘制好图形以后，需要将绘制的图形转换为各种格式的文件，以满足使用者进行查看，下面我们就来看看CAD怎么保存为图片的吧。

操作方法

01

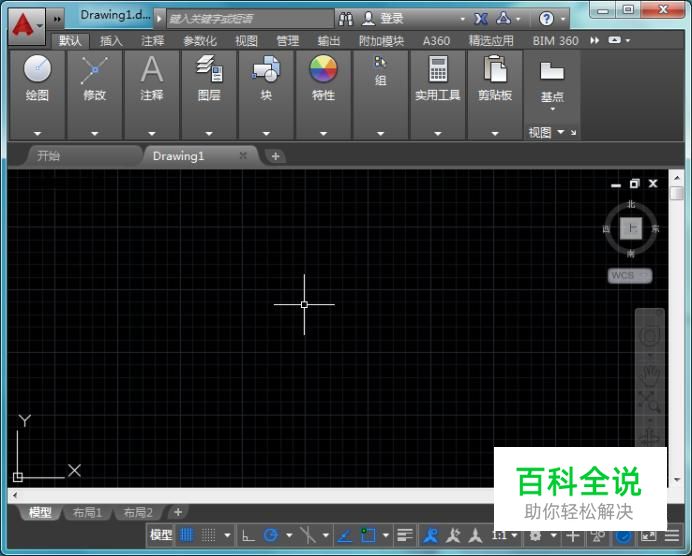

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

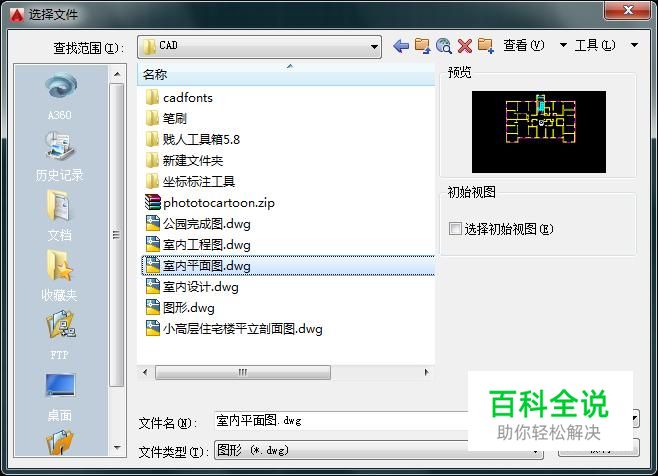

在该界面内按下Ctrl+O键，弹出选择文件对话框，在该对话框内找到我们的图形文件，如图所示：
03

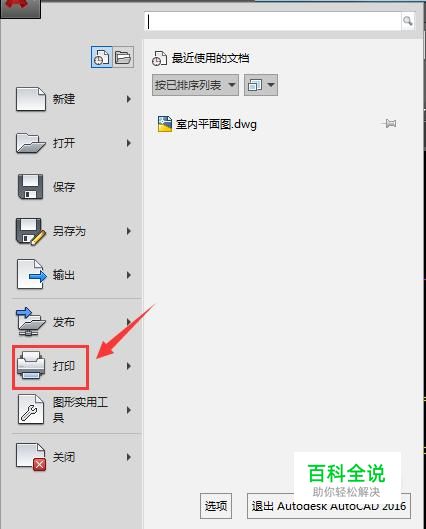

打开图形文件以后，在开始菜单里找到打印选项，如图所示：
04

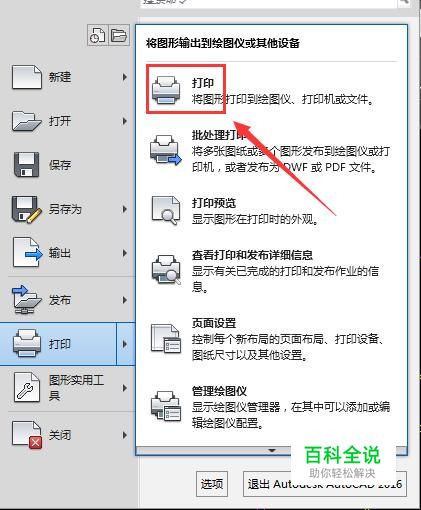

点击打印选项，在其下拉菜单里找到打印，如图所示：
05

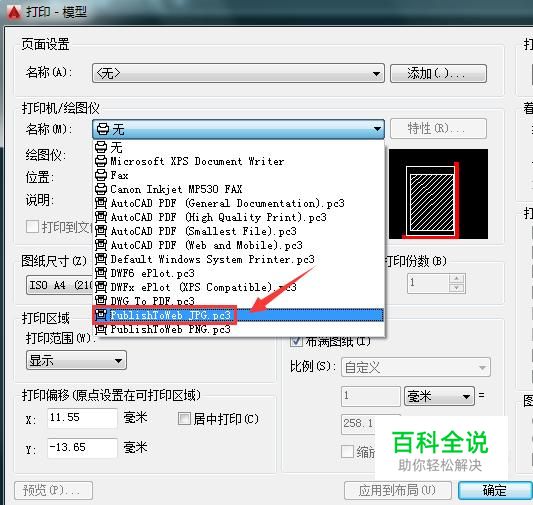

点击打印选项，在弹出的对话框内找到打印机和绘图仪名称选项，在该选项内选择publishtoweb jpg.pc3，如图所示
06

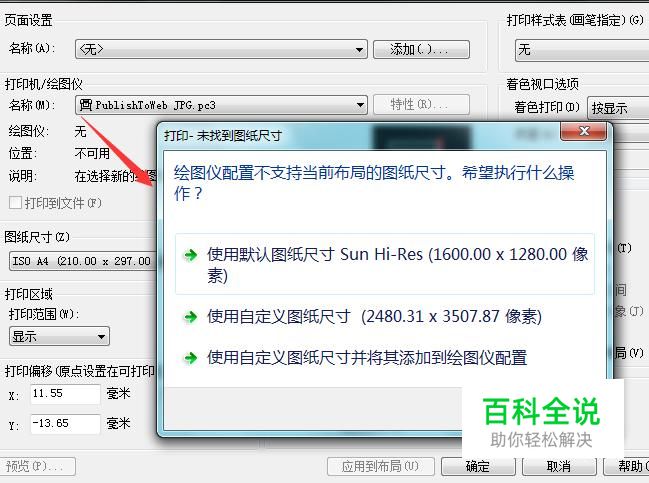

点击publishtoweb jpg.pc3选项，弹出尺寸设置对话框，如图所示：
07

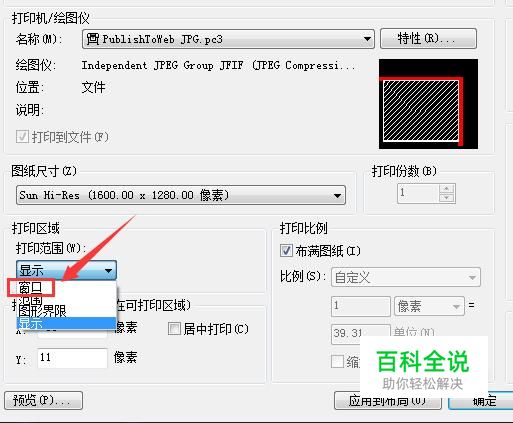

在尺寸设置里选择默认尺寸，再在显示范围里选择窗口选项，如图所示：
08

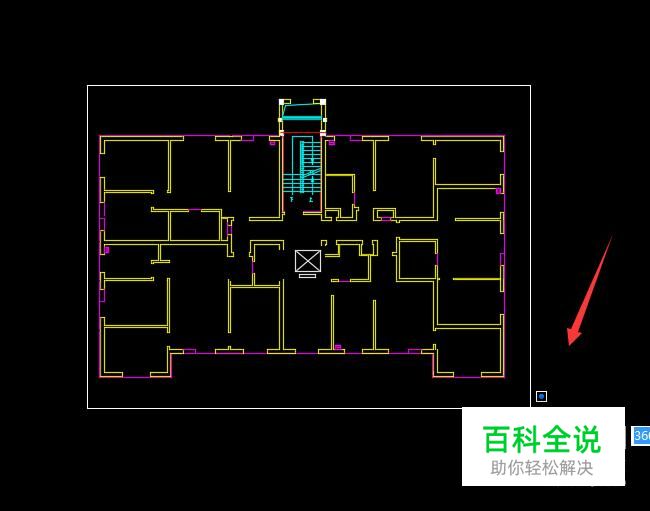

点击窗口选项，进入绘图区，在绘图区里框选出显示的范围，如图所示：
09

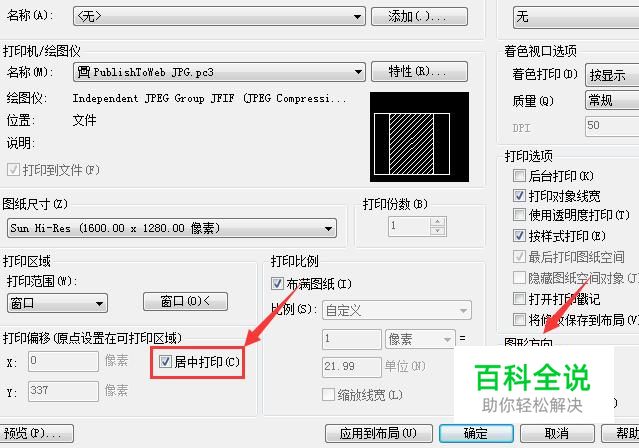

选择好范围以后按下回车键回到打印设置里勾选居中打印选项，并设置图形方向为纵向，如图所示：
10

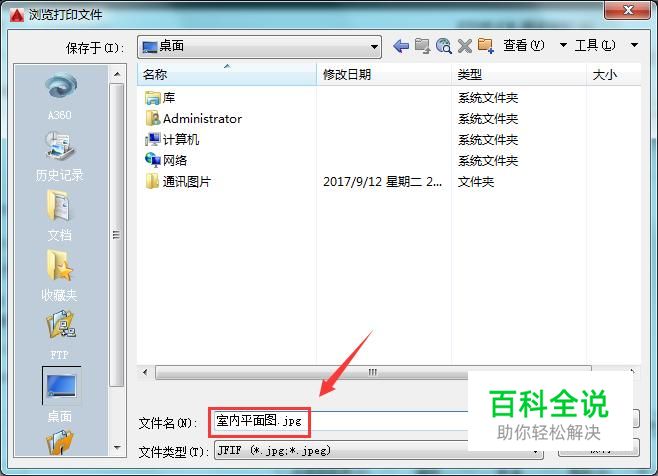

设置好以后点击确定在弹出的对话框内给文件起个名字，点击保存我们就将CAD文件保存为图片了，如图所示：
