cad倒角、圆角的快捷键以及使用方法

倒角和圆角是CAD的基本功能之一，也在工程设计中经常用到，下面我们就来介绍一下其快捷键操作及使用方法。

操作方法

  • 01

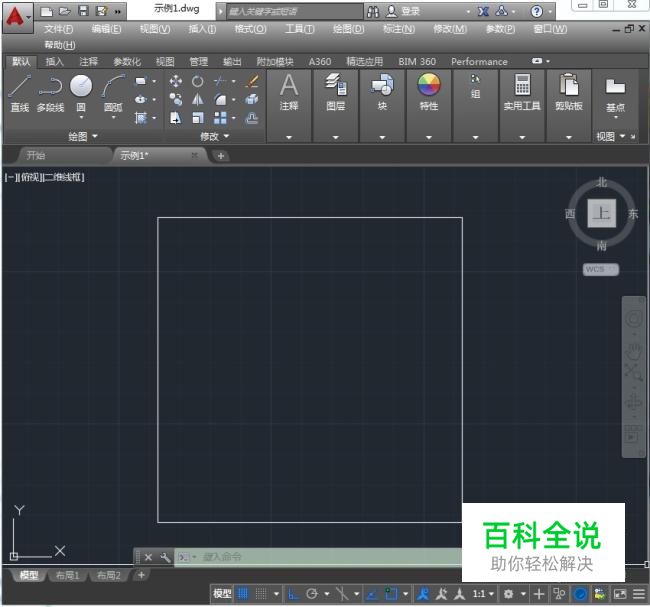

    首先我们用一个矩形来演示一下具体操作。打开CAD用矩形绘图工具画出一个矩形。

  • 02

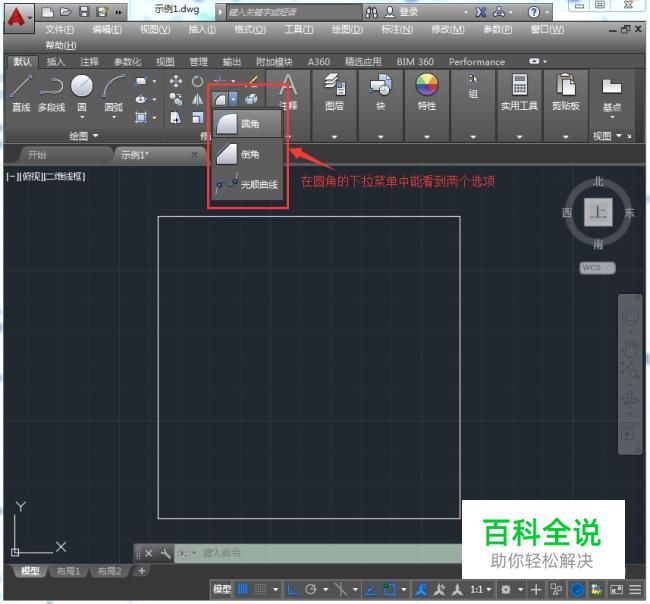

    在使用快捷键之前我们还是看看他们在绘图工具栏中的位置。

  • 03

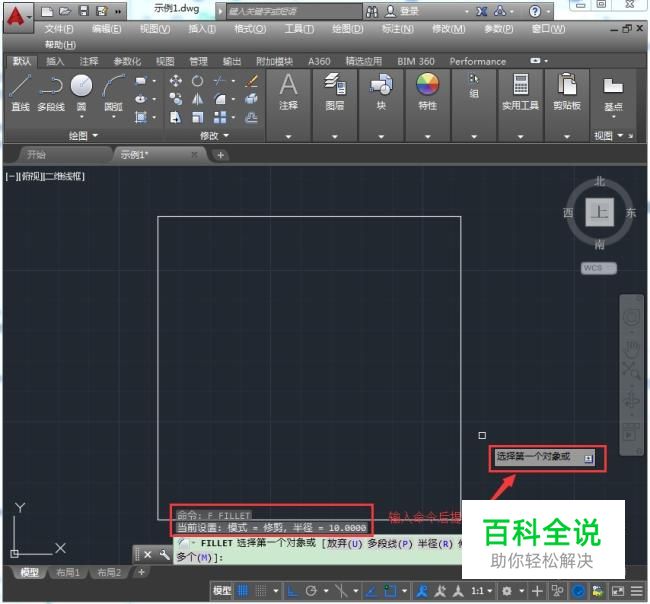

    圆角命令： 圆角命令的快捷键为“f”，我们在命令行或者绘图区域的空白部分输入“f+空格键”可以调用圆角命令。

  • 04

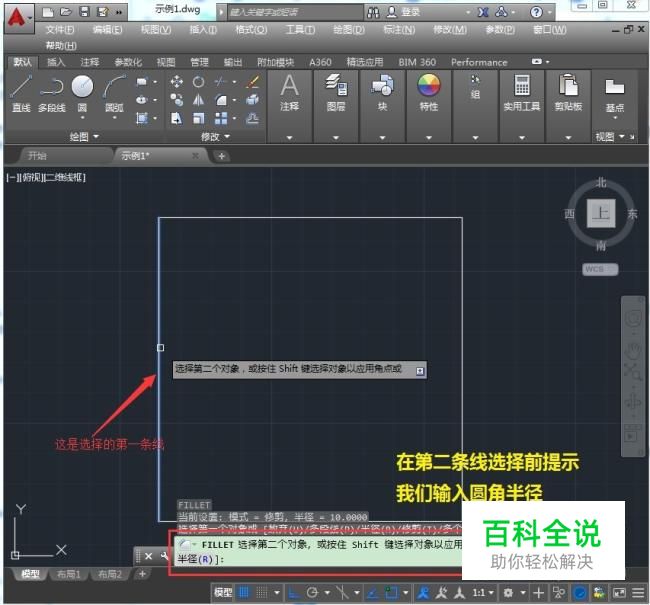

    鼠标选择矩形的任意一条直线（注意，倒角和圆角命令都是使用在两条相交的线段上，因此不能选择平行的两条线）

  • 05

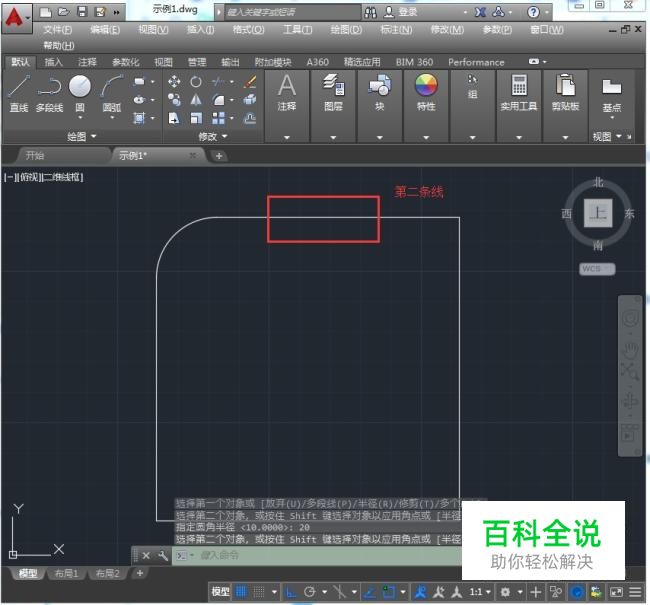

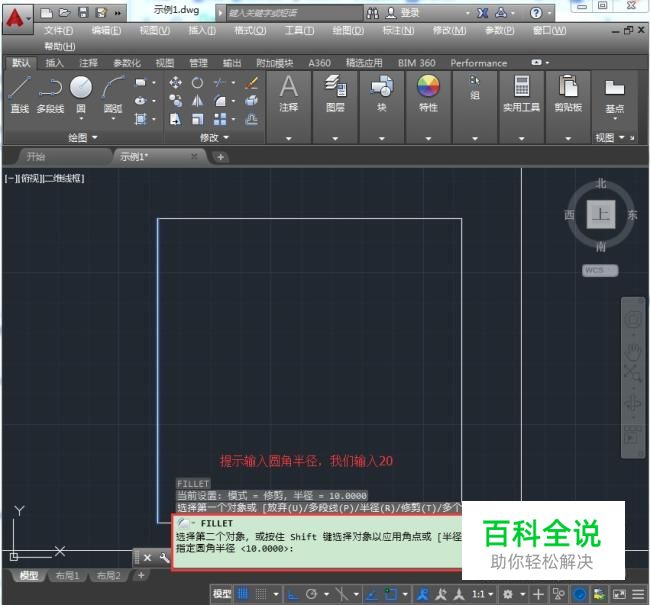

    命令行输入“r”我们输入20，然后选择第二条线，圆角绘制完成。

  • 06

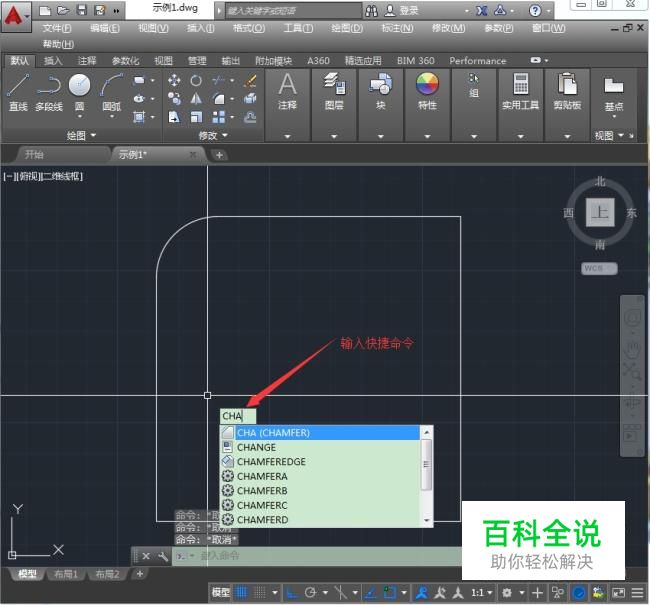

    倒角命令： 倒角命令的快捷键为“cha”，我们在命令行或者绘图区域的空白部分输入“cha+空格键”可以调用倒角命令。

  • 07

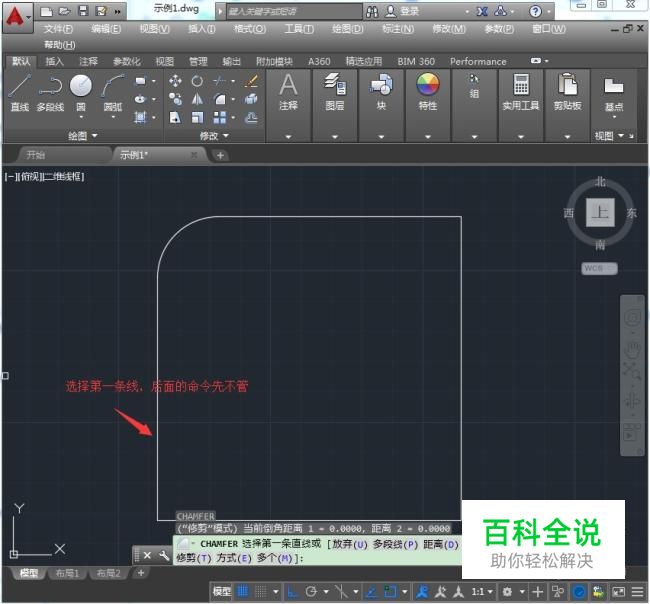

    同样需要选择第一条线（倒角和圆角一样也是在两条相交线上面操作）

  • 08

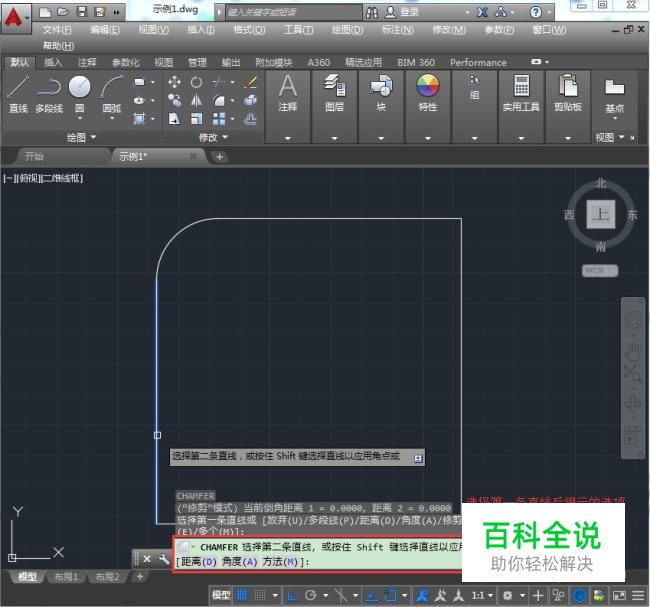

    倒角和圆角的区别在于，圆角是两条相交线相切的圆形成的圆弧，因此确定了交线之后只要圆弧半径即可确定圆角。但是倒角就存在倒角角度，长度等信息，因此选项也多了。当我们选择了倒角的第一条直线后会弹出很多选项。

  • 09

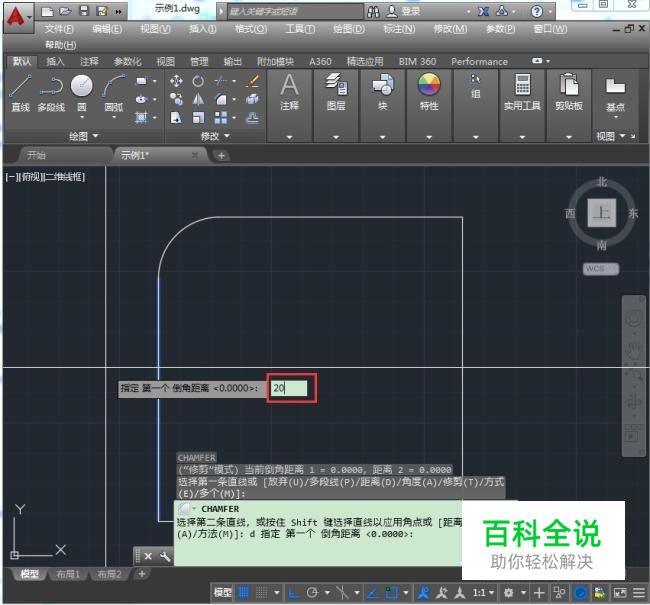

    在命令行中输入“d（距离）”确认后提示如下图，输入20，确认后弹出第二个选项。

  • 10

    输入第二个倒角距离为40 ，确认后选择第二条直线。

  • 11

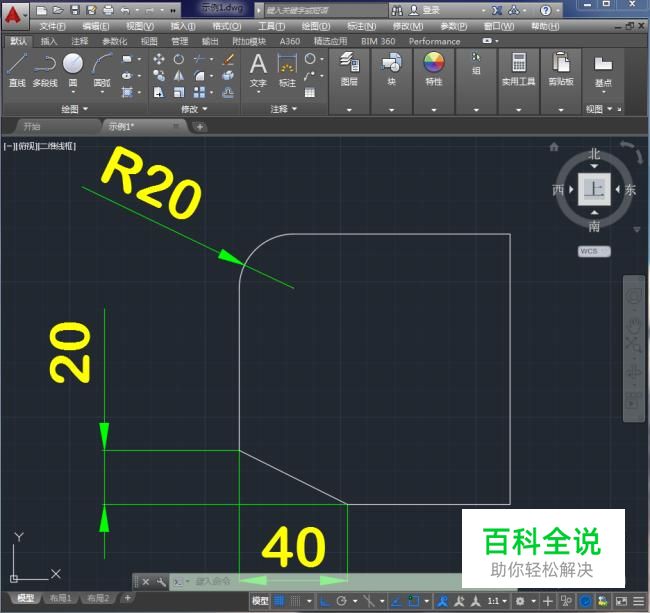

    验证一下我们的操作，输入的数值是什么意思？图中标注尺寸能明了的解释我们操作的输入数据。
