CAD中如何将一条直线定数等分？
在利用CAD工程绘图时，有时需要将一条线段分成长度相等的几段，对于这样的绘图操作，在CAD中我们可以使用定数等分或者定距等分两种工具来实现，以下以定数等分为例讲解，其具体操作步骤如下：
操作方法
- 01

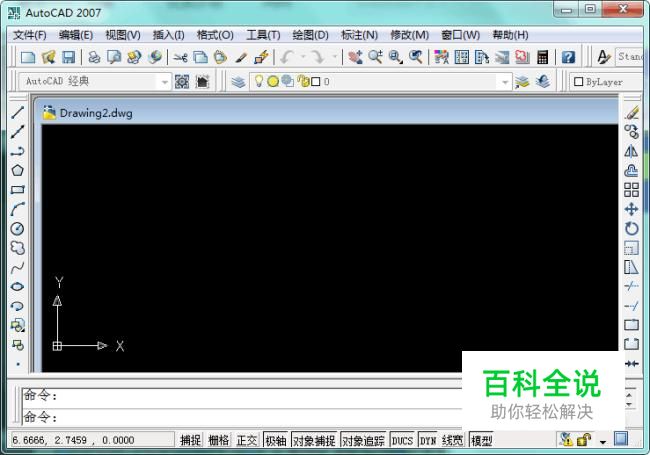

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

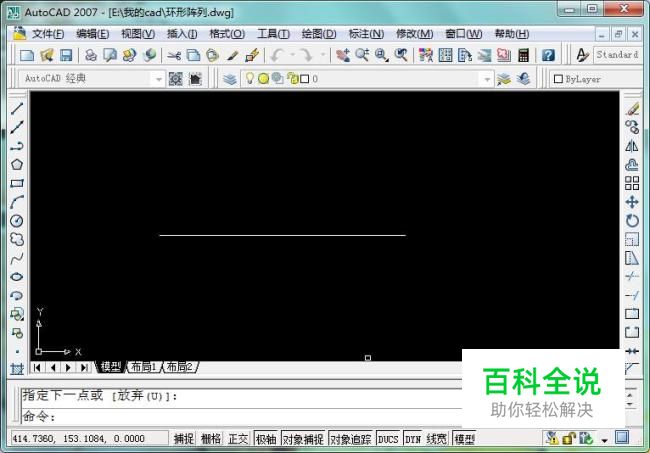

打开文件后，在界面绘图区域画出一条直线，如图所示：
- 03

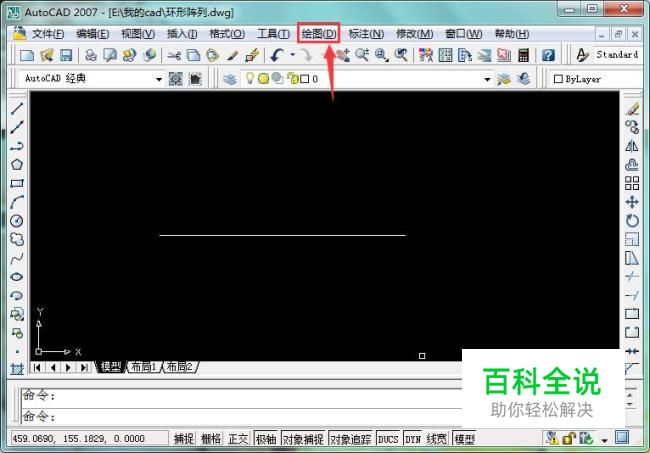

在绘图区域上方找到“绘图”选项，如图所示：
- 04

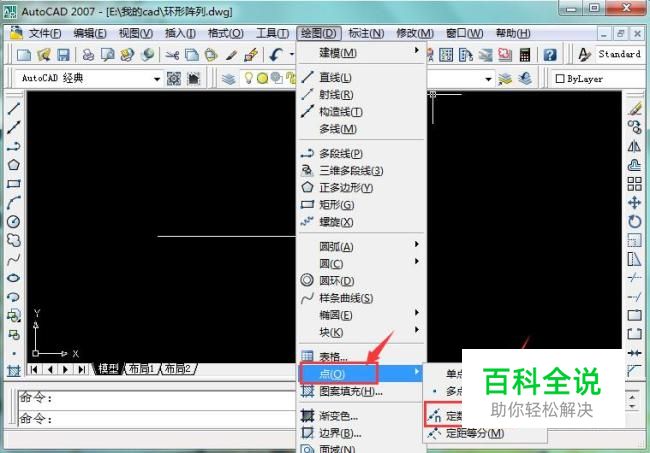

点击“绘图”选项，在子菜单中找到“点”选项，点击打开，在其子菜单中找到“定数等分”选项，如图所示：
- 05

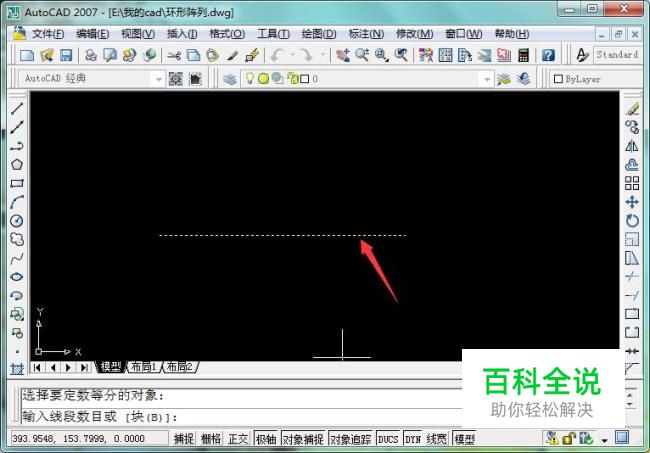

点击“定数等分”，根据提示，选择要定数等分的对象，点击该直线，出现如图所示的蚂蚁线，则选择对象成功，如图：
- 06

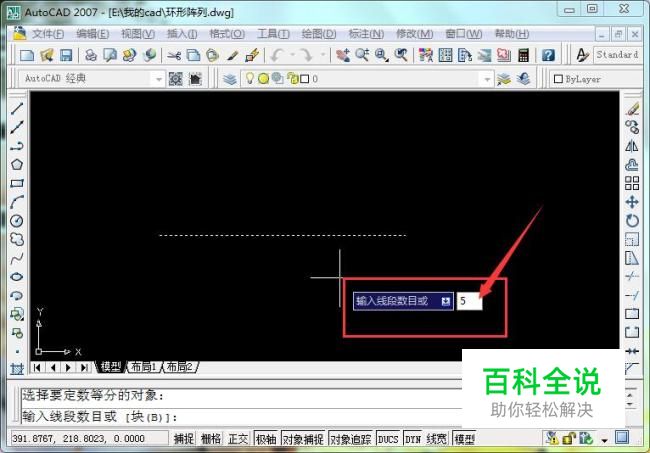

根据提示输入我们需要等分的线段数目，这里输入5，如图所示：
- 07
点击“空格或回车”确定，定数等分操作完成；但是我们却看不到我们的分开部分，这是因为系统默认分开的为点，可以通过下面的操作看到：
- 08

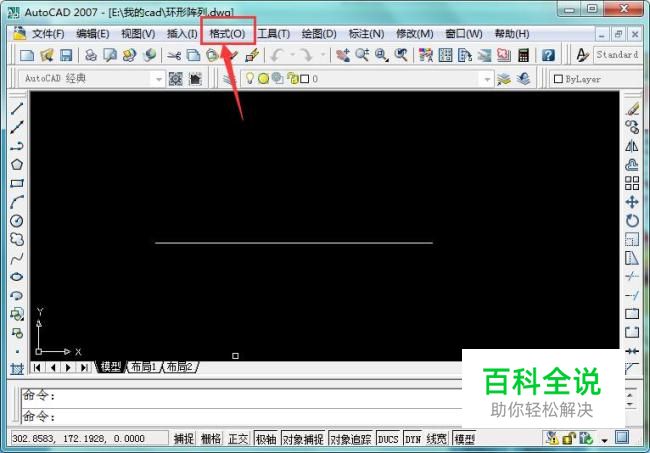

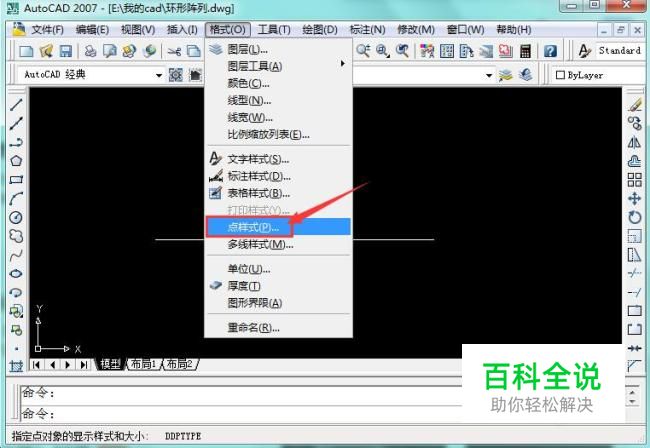

点击上方“格式”选项，在子菜单中找到“点样式”选项，如图所示：
- 09

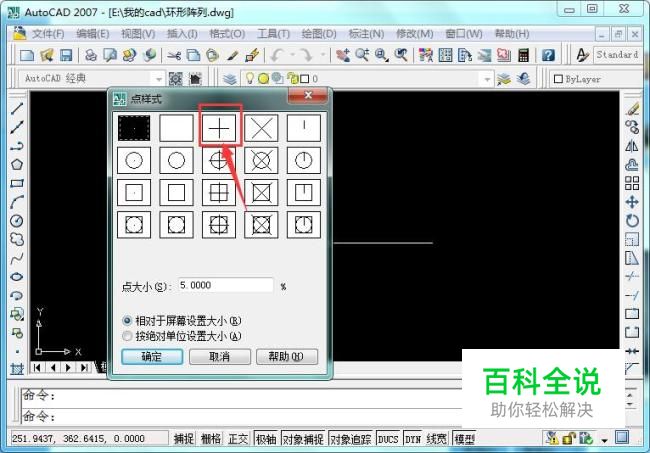

点击“点样式”选项，在弹出的界面中，选择其中一个点样式，如图所示：
- 10

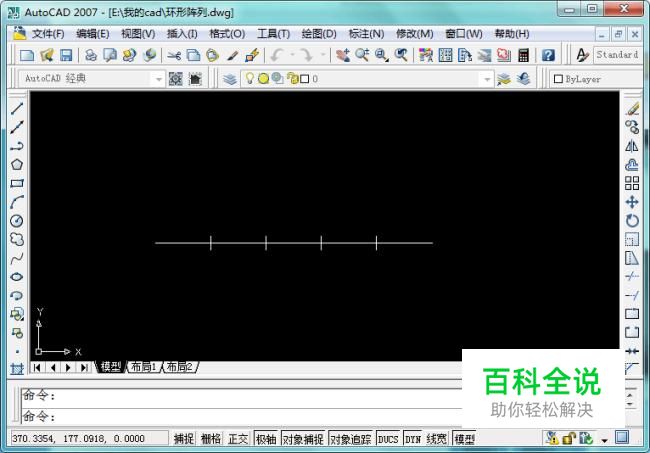

点击确定，则能够看到分开的线段，如图所示：
